练习：使用热键编辑框架位置

单击此处下载练习文件。

1. 打开 edit04.asm。

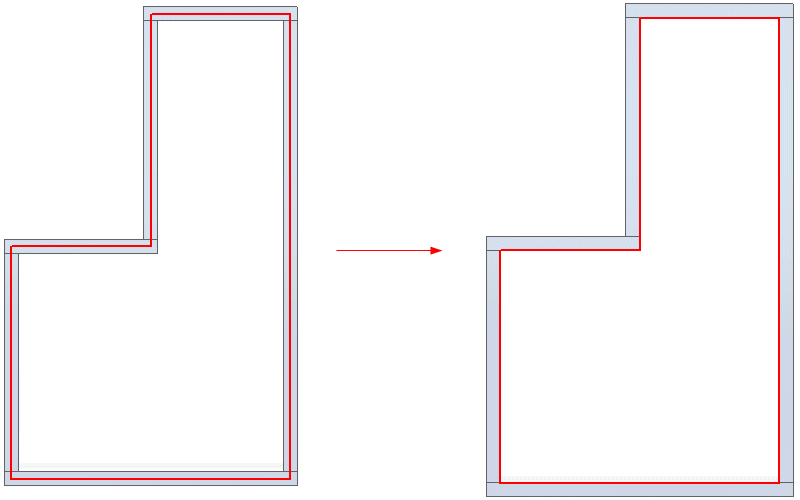

将框架重新定位在草图外部。在这种情况下将不会进行全局更改。需要对每个框架逐一进行重定位。我们将指导您完成两个框架的定位，随后您要独立重定位其余框架。

1. 在路径查找器中，右键单击 Frame_1，选择关联工具条上的编辑横截面按钮。
2. 在框架命令条上，单击编辑横截面步骤。请注意，此时 Frame_1 集的所有横截面均高亮显示。
3. 单击取消选择按钮。此时，可以选择横截面。

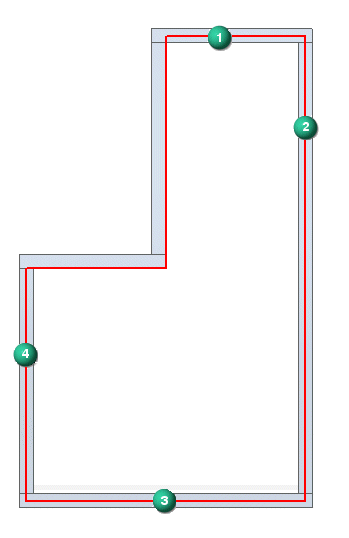

4. 选择下图所示的横截面，然后单击接受按钮。



5. 按 Ctrl + T切换到顶部视图。然后按向上箭头键一次。此操作将框架上移。请不要单击完成。



6. 按 Ctrl + I 切换到正等测图。再次单击编辑横截面按钮。
7. 单击取消选择按钮。然后选择所示的横截面，然后单击接受按钮。



8. 按 Ctrl + T 切换到顶部视图。按向左箭头键一次。此操作将框架左移。单击完成。

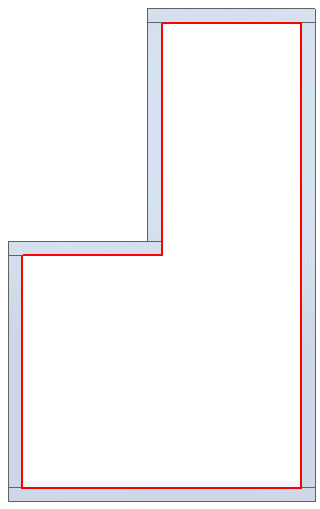

9. 按照以上步骤，重定位其余框架 (1-4)。完成后，结果应如下图所示。



   Note:

   如果您用向右和向左箭头没有看到更改，请尝试使用向上和向下箭头。向右和向左箭头可以沿着与视图垂直的方向移动框架。

1. 关闭 edit_04.asm。
