练习：创建 3D 草图

单击此处下载练习文件。

1. 启动 天工 CAD。
2. 在文件菜单上，单击打开，再单击浏览。
3. 在打开文件对话框中，将查找范围：字段设置为包含培训文件的文件夹。
4. 单击 3d_sketch.par，然后选择打开。

1. 选择3D 草图选项卡→3D 绘图组→3D 直线。

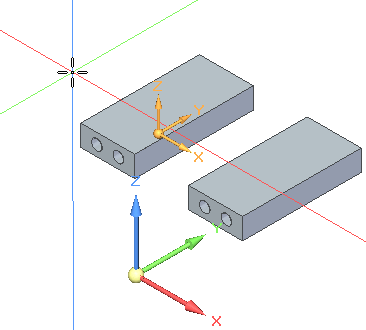

   注意附在光标上的 3D 对齐线。这些对齐线可以帮助您沿活动坐标系的 X、Y 或 Z 轴绘图。红色为 X 轴，绿色为 Y 轴，蓝色为 Z 轴。



   Tip:

   通过选择3D 草图选项卡→3D 智能草图组→显示 3D 对齐线命令 ，您可以关闭 3D 对齐线。

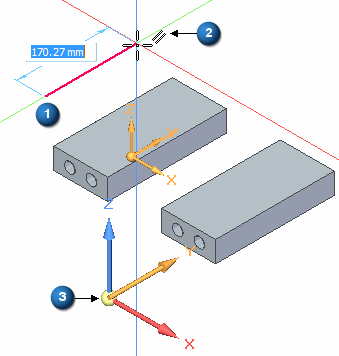

2. 单击所示的大致位置 (1)。注意，当您移动光标并与一条同轴心时，将显示平行图标 (2)。另请注意，在绘制 3D 草图命令中，将显示方向三重轴 (3)。与直线元素平行的三重轴将高亮显示。



3. 如果直线与 Y 轴平行且约为 260 mm，单击以定义第二个点。

请注意直线上的平行关系图标。将光标悬停在直线的图标上时，请注意，基本坐标 Y 轴上的平行图标将高亮显示。这条直线被约束于 Y 方向。

1. 在直线上放置 260 mm 尺寸。



现在，您可以使直线与零件上的圆形元素同轴。同轴关系将直线约束为沿圆柱面或法线的轴或者圆形元素的同心。

1. 选择3D 草图选项卡→3D 相关组→同轴。

2. 选择直线，然后选择所示的圆形边。





   Tip:

   您可以沿任何方向绘制原线，且已使用同轴关系定义方向和位置。

定位直线，使圆柱两端延伸的长度相等。放置尺寸即可实现这一点。

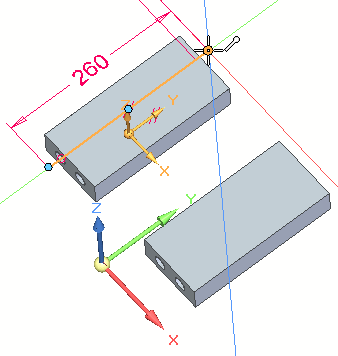

1. 在直线的端点 (1) 与圆形边的中心 (2) 之间放置 20 mm 尺寸。



现在，您将绘制六条线。您将使用关键点定义长度，并使用三重轴定义方向。

1. 选择3D 草图选项卡→3D 绘图组→3D 直线。

2. 选择所示的端点。

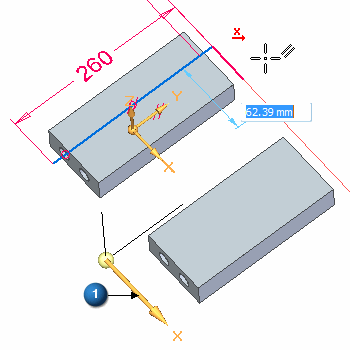

3. 选择三重轴的 X 轴 (1)，锁定到 X 方向。



4. 要定义长度，选择圆柱的中心点。可以选择圆柱任何一端的中心点。

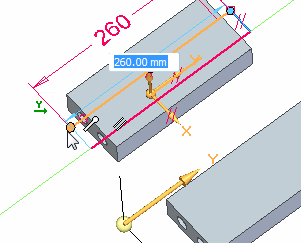

5. 在三重轴上锁定到 Y 轴，然后选择所示的关键点定义长度。

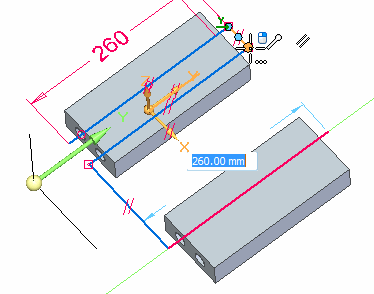

6. 在三重轴上锁定到 X 轴，然后选择所示的关键点定义长度。

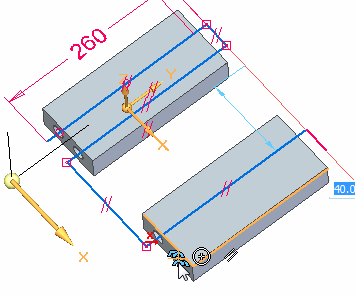

7. 在三重轴上锁定到 Y 轴，然后选择所示的关键点定义长度。

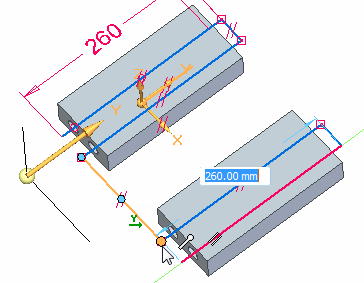

8. 在三重轴上锁定到 X 轴，然后选择所示的关键点定义长度。



9. 在三重轴上锁定到 Y 轴，然后选择所示的关键点定义长度。

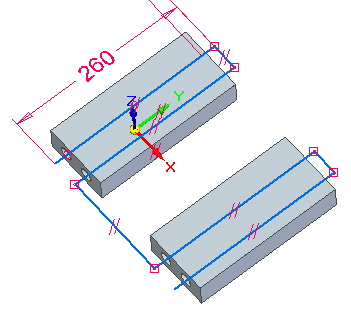

   结果应如图所示。

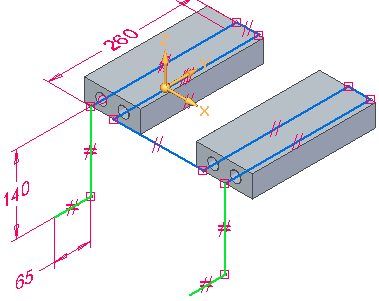

绘制以四条绿色显示的直线。应用相等关系并添加尺寸。

1. 绘制四条直线，长度不限。其中两条直线为 Z 方向，另外两条为 Y 方向。
2. 选择3D 草图选项卡→3D 相关组→相等。 使直线 (1) 相等，并使直线 (2) 相等。





3. 放置所示的尺寸。



在所有相连的直线中放置倒圆。

1. 选择3D 草图选项卡→3D 绘图组→3D 倒圆。

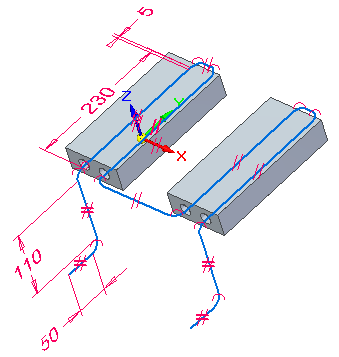

2. 在所有相连的直线中放置 15 mm 倒圆。



1. 至此，您已完成 3D 草图的创建。
2. 将光标悬停在路径查找器中的 3D 草图节点上，可以看到，3D 草图将高亮显示。

   例如，您可以使用 3D 草图创建扫掠拉伸特征，如下所示。



3. 保存文件并退出。
