练习：创建局部剖

单击此处下载练习文件。

新建 GB公制工程图文档。

1. 选择文件→新建→GB公制工程图。

1. 选择文件 → 设置 → 选项。
2. 在 天工 选项对话框中，单击制图标准。在制图标准页上，将投影角度设为第三角，并将螺纹显示模式设为 ISO/BSI，然后单击确定。

使用模型视图命令，在新图纸页上放置四个图纸视图。

1. 选择模型视图命令。
2. 在选择模型对话框中，确保查找范围：字段已设为保存练习文件的文件夹，然后将文件类型选项设为零件文档 (*.par)。
3. 选择crankcase.par，然后单击打开。
4. 将视图比例设置为 2:1，然后单击以在图纸左下角放置前视图。每次都使用初始视图作为起点，移动光标并单击以放置俯视图，接着放置右视图，最后放置正等测图，以便它们如图所示排列在图纸页上。右键单击以结束图纸视图放置模式。



5. 移动视图，使其适合图纸。

剖视图将在正等测图中显示。绘制在前视图中为局部剖视图定义的轮廓。

1. 选择工程图→视图→局部剖。

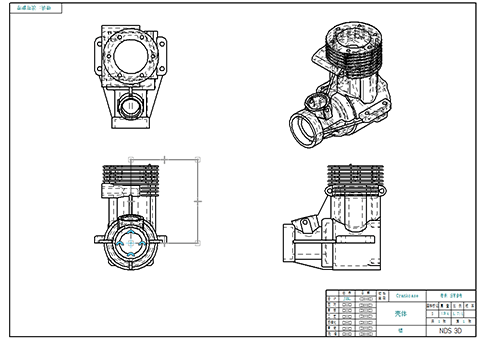

2. 选择前视图。从圆心开始，绘制所示的轮廓。



3. 单击关闭局部剖。

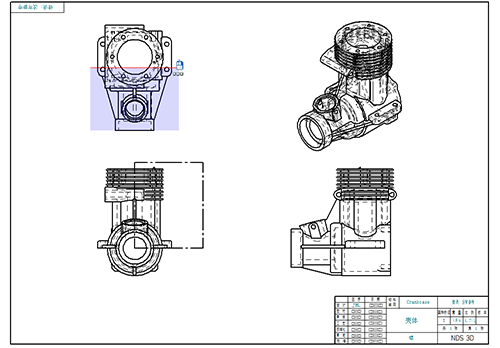

4. 在俯视图中定义剖面的范围，如图所示。

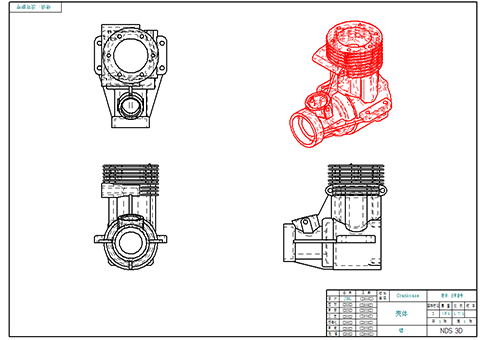

5. 选择正等测图纸视图以应用局部剖。



1. 右键单击正等测图，然后单击属性。
2. 在高质量视图属性对话框中单击常规选项卡，选中显示局部剖视图轮廓复选框，然后单击确定。

   正等测图纸视图的局部剖视图轮廓显示在前视图中。



3. 要编辑该轮廓，则单击前视图中的矩形轮廓。
   Tip:

   如果无法单独选中矩形轮廓，可能是因为当前的矩形轮廓图层不在活动状态，请在选择命令条上，单击选择选项，在选择选项对话框中，选择所有图层。



4. 单击命令条上的修改深度。



5. 键入80 mm 作为深度，然后按Enter键。单击接受。
6. 正等测图现已过时，由视图周围的框表示。



7. 单击更新视图命令 以刷新正等测图纸视图。

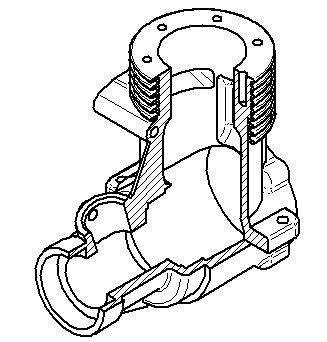

   如图所示，将出现局部剖。



   要移除局部剖，请删除用于定义局部剖区域的轮廓。

8. 本练习到此结束。将文件另存为 broken_section.dft。

在本练习中，您已学会如何创建局部剖视图。您还学会了如何修改局部剖视图轮廓以创建不同的断开图表示。

1. 单击本练习窗口右上角的关闭按钮。
