练习：快速图纸页

单击此处下载练习文件。

新建 GB公制工程图文档。

1. 选择文件菜单 → 新建 → GB公制工程图。

1. 单击文件 → 设置 → 选项。
2. 单击制图标准。、

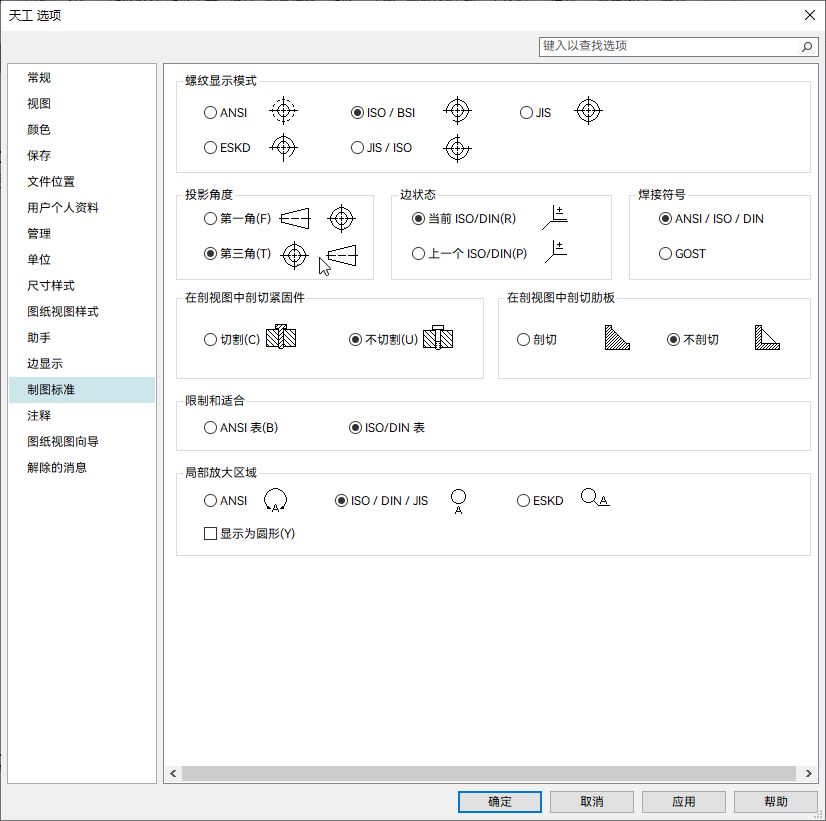

3. 在制图标准页上，将投影角度设为第三角，并将螺纹显示模式设为 ISO/BSI，然后单击确定。



使用图纸模型视图在新图纸页上放置图纸视图。选择要存储在快速图纸页模板中的视图方向和视图比例。

1. 单击模型视图命令。
2. 在选择模型对话框中，确保查找范围：字段设为您保存练习文件的文件夹，然后将文件类型：选项设为零件文档 (*.par)。
3. 选择 dr_plate.par，然后单击打开。
4. 零件模型的初始默认视图方向是前视图方向。要选择四个其他要沿其放置的视图，请首先单击模型视图命令条上的图纸视图布局，然后使用图纸视图向导（图纸视图布局）对话框选择视图，如下所示。单击确定。



5. 在模型视图命令条上，将视图比例设置为2:1。移动视图，使其适合图纸（如下所示），然后单击以放置它们。



定义要应用于每种图纸视图类型的属性。这些属性存储在快速图纸页模板中。

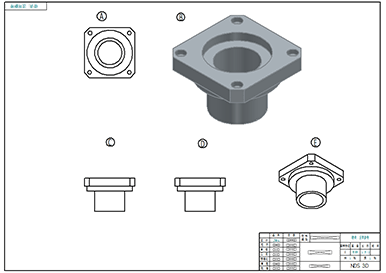

1. 排列视图，如图所示，并编辑视图属性。



   1. 视图 (A) -隐藏边样式关闭。



   2. 视图 (B) — 比例 = 5:1，带边着色。
   3. 视图 (C)、(D)、(E) - 无变化。

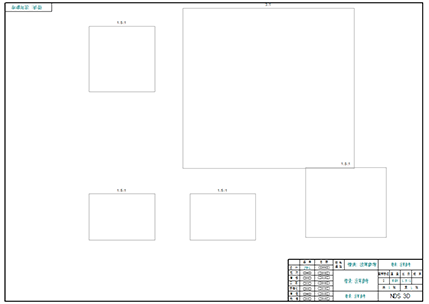

1. 单击文件→设置→创建快速图纸页模板。
   Note:

   此命令会清空所有图纸视图和零件明细表，然后将文件转换为快速图纸页模板。

2. 单击创建快速图纸页模板消息框中的是。
3. 在另存为对话框中，将模板作为 quicksheet_a.dft 保存到练习文件夹中。



1. 模板 quicksheet_a.dft仍然打开。您将填充该模板。

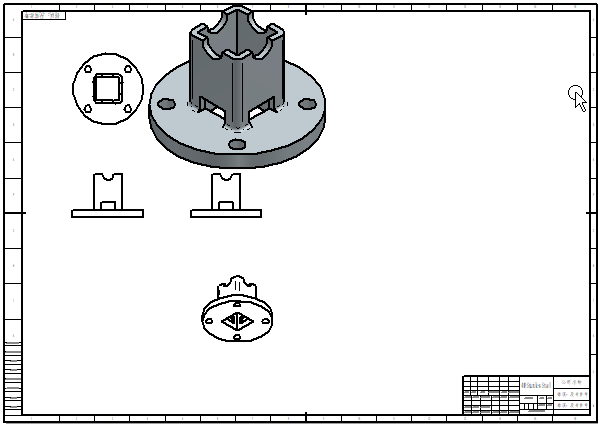

2. 在停靠在工作窗口右上角的库选项卡上，浏览到 dr_plate2.par 所在的位置并将它拖到快速图纸页模板上。显示结果如下。



   请注意，在结果中，一个视图与标题区相重叠。将需要调整视图以修正此问题。

3. 将文件另存为 dr_plate2.dft，然后进行必要的调整。
4. 关闭文件。

使用刚刚添加到模板文件夹的快速图纸页模板新建 ISO 工程图文件。

1. 单击文件 → 新建 → 新建。
2. 在新建对话框的标准模板列表中，选择Quicksheet。选择 quicksheet_a.dft，然后单击确定。



3. 关闭所有文件。这样就完成了快速图纸页练习。

在本练习中，您已学会如何创建并填充快速图纸页模板。提供该工具是为了简化图纸产生工作流。在您了解相似类型的零件所需的视图和视图属性设置后，快速图纸页可减少每次创建图纸过程中所必需的重复步骤。

1. 单击本练习窗口右上角的关闭按钮。
