练习：放置注释

单击此处下载练习文件 。

1. 打开 annotation_fan.dft。

将基准框放置到右图纸视图。

1. 在草图选项卡→注释组中，选择基准框。
2. 在命令条上，取消对指引线和折线选项的选择。在文本框中输入A，将尺寸样式框设为 ISO。
3. 在横截面视图上选择右侧竖直边，然后放置基准框，如图所示。如果您要在基准框中的字母 A 前后显示减号 (-A-)，则在视图选项卡上选择样式→修改来调用修改尺寸样式对话框。然后单击注释选项卡并选中基准文本上显示虚线复选框。

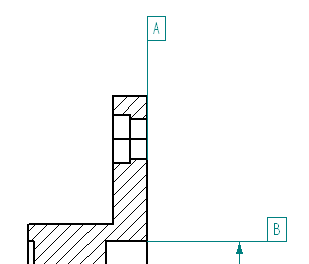

4. 在文本框的命令条上将 A 改为 B，然后单击横截面视图上的直径尺寸并放置基准框，如图所示。



1. 单击选择工具，重定位沉头孔上的尺寸，如下所示。将尺寸重新定位为水平。



1. 在草图选项卡→注释组中，选择形位公差。
2. 单击位置度符号，然后单击分隔符符号。



3. 单击直径符号，按空格键，输入0.05，然后再次按空格键。



4. 单击材料条件：S，然后单击分隔符符号。按空格键，然后在内容字段中输入B。对话框应与下图所示一致。





5. 在保存设置：字段中，输入 Position B 0.05。
6. 单击保存以将这些设置另存为 Position B 0.05。如果系统提示，则单击是来覆盖已存在的文件。
7. 单击确定。
8. 在命令条上，清除对指引线和折线选项的选择。
9. 在右下沉头孔处选择直径尺寸，然后放置几何误差，如图所示。



1. 单击形位公差属性。
2. 单击平行度符号 ，并为基准 A 创建一个 0.10 mm 的标注。务必按图所示添加分隔符。

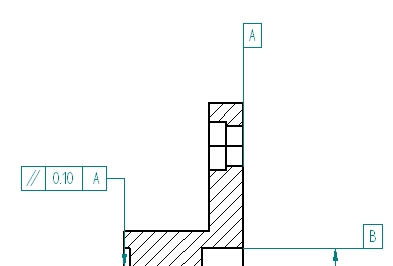

3. 单击确定，设置指引线和折线选项。在横截面视图左侧放置形位公差，如图所示。





4. 保存文件。

1. 在草图选项卡→注释组中，选择表面粗糙度符号。
2. 单击表面粗糙度符号属性。

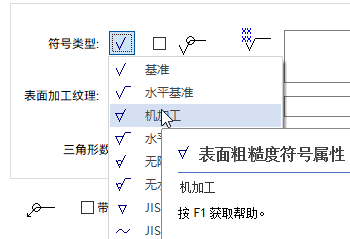

3. 在表面粗糙度符号属性对话框中选择机加工精加工的符号类型。

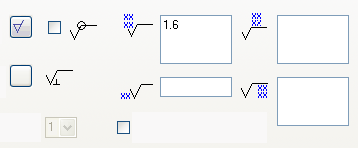

4. 在显示的值字段中输入1.6，单击确定。



5. 在命令条上清除对指引线的选择。

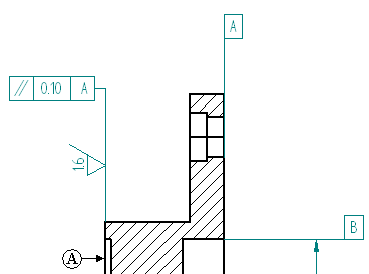

6. 将表面粗糙度符号放置到横截面零件的左侧竖直对象线处。单击边 (A)。



该剖面切割在剖视图中生成了其他边。隐藏这些边。

1. 在草图选项卡→绘图组中，选择隐藏边。



2. 单击所示的两条边。



1. 在草图选项卡→注释组中，选择中心线。
2. 在命令条上，确保尺寸样式已设置为 ISO，并且放置选项已设置为用 2 点。
3. 在命令条上，单击中心线属性。

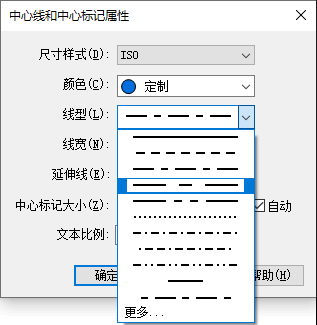

4. 在对称中心线和中心线属性对话框上，单击显示的线型，然后单击确定。

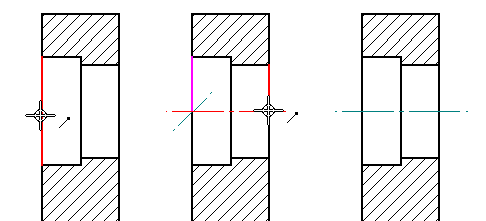

5. 在孔的各端选择一个关键点，从而放置穿过沉头孔中心的中心线。使用智能草图定位竖直线的关键点。



1. 选择边状态命令 。
2. 在边状态属性对话框中的上公差字段中键入12，在下公差字段中键入6。单击确定。



3. 在横截面视图的边上选择下方的水平边，然后放置符号，如下所示。放置后可能需要选择边状态，然后选择手柄以重定位文本，如图所示。



4. 适合图纸页。
5. 保存文件。

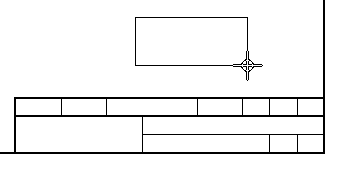

使用文本命令条，可以向文本框应用边框，并调整文本间距，使文本从边框偏置。可以设置文本框的大小，使其自动展开或收缩，从而适合内容。

1. 调整文本框的宽度，以便文本行不换行。
   1. 调整文本框的边，以便显示文本编辑手柄。



   2. 在命令条上，单击文本控制，然后选择适合内容。这会设置文本框的大小，以便每行文本都适合其所在的行。
2. 向文本框中的文本应用格式。
   1. 更改文本框中所有文本的字体。
      1. 单击文本框的边框。请注意，这次未显示编辑手柄。这是由于文本框大小限制设置为自动适合内容。
      2. 在命令条上，使用字体列表选择 sans serif 字体，如 Arial。

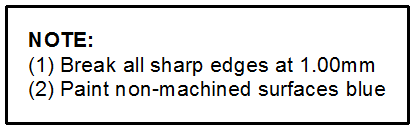

   2. 选择NOTE一词，以便它用黄色高亮显示，然后单击命令条上的粗体按钮。
3. 可以增加边框的线宽以提高可见性，还可调整文本框内文本的间距，以免它与边框挤在一起。
   1. 请单击边框，然后再次单击属性按钮。
   2. 在边框和填充选项卡上，勾选显示轮廓复选框。
   3. 将边框的宽度设置为 1 mm。
   4. 将文本的偏置设置为 5 mm。



4. 保存并关闭文件。本练习到此结束。

在本练习中，您已学会如何向图纸放置几何公差并指派表面粗糙度符号。您还学会了如何在剖视图中隐藏不想要的边，以及如何创建和编辑图纸注释。

1. 单击本练习窗口右上角的关闭按钮。

有关更多信息，请参见：

注释
