练习：在装配中生成阵列
本练习的目的是演示如何在装配中创建零件阵列。
在本练习中，您将使用不同的选项来创建装配阵列。
下载练习文件
在零件中创建孔特征的阵列
将在零件中创建一个阵列，该阵列随后会用于在装配中定位紧固件。
- 在包含练习的文件夹中打开零件 cylinder_01.par。
- 在路径查找器中，选择所示的除料。
- 在特征选项卡的阵列组中，单击矩形阵列命令

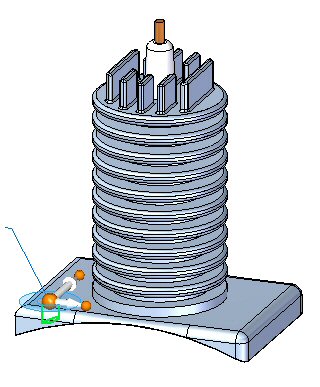

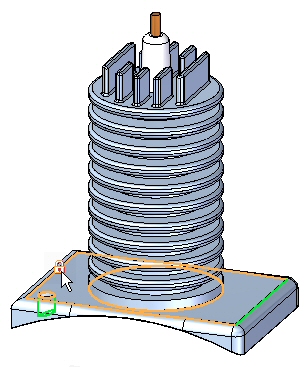

。 - 提示选择面或参考平面时，请在所示的面上选择锁定图标。

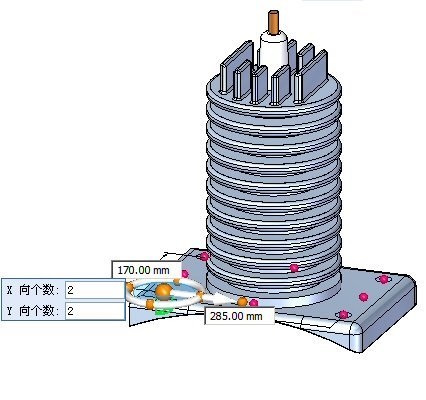

- 按图所示指向形状，并将参数设置为：
- 阵列类型：适合
- X 向个数：2
- Y 向个数：2
- X 距离：285.00
- Y 距离：170.00
可以使用 Tab 键将焦点移动到下一个字段。
如果设置参数后阵列方向改变，请使用方向盘更改阵列的方向。

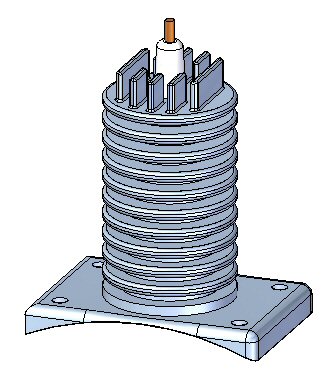

- 单击矩形阵列命令条上的接受。
- 保存并关闭
cylinder_01.par。
保存零件非常重要。所创建的阵列将用于本练习接下来的步骤中。
在装配中放置紧固件的阵列
以下将使用零件中阵列的参考特征来放置紧固件。

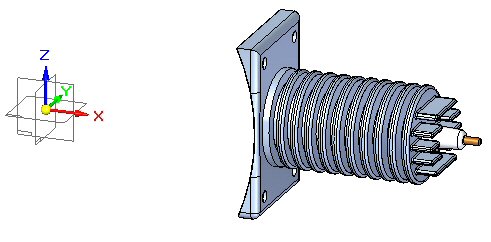

- 打开装配 rotary_engine.asm，并使所有零件处于活动状态。
- 拖动紧固件 25mm_fastner.par，并将其置于零件阵列的参考特征中，如图所示。
- 在装配体选项卡的阵列组中，单击阵列命令
。 - 在选择项步骤中，选择所示紧固件，并接受该紧固件。
- 在选择零件步骤中，单击零件
cylinder_01.par，如图所示。
- 在选择阵列特征步骤中，选择如图所示的整个阵列，然后选择放置第一个螺栓的孔。
- 单击完成以接受阵列。阵列得以放置。
从装配布局草图中创建装配阵列
- 在草图选项卡的草图绘制组中，选择草图绘制命令
。 - 选择前参考平面，放置草图。
- 通过单击工具选项卡→边定位组→同级边定位，确保已启用同级边定位
。 - 在主页选项卡的特征组中，选择圆形阵列命令
。 - 单击命令条上的绘制轮廓步骤，确保设置整圆选项
。 - 将个数设置为4。

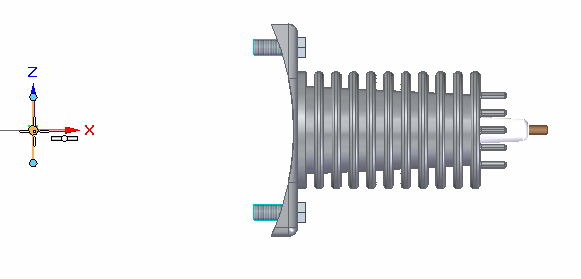

- 将圆心放置在原点。

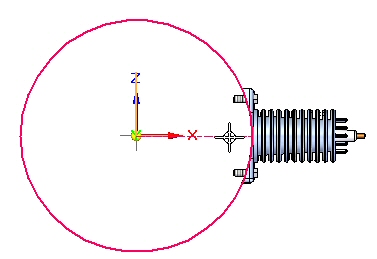

- 放置一个半径为
450mm 的圆，使其圆心在如图所示指向的参考平面的原点上。

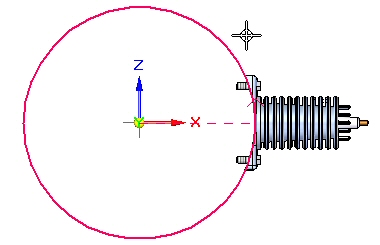

- 当提示您单击圆弧方向时，请按图所示在零件上方单击。
于是便会创建阵列圆。
- 单击关闭草图
，然后单击完成。 - 在装配体选项卡→阵列组中，选择阵列命令 。
- 当软件提示您在阵列中选择零件时，请按图所示单击路径查找器中的零件，并接受该零件。
- 当提示您选择包含阵列的零件或草图时，请选择草图，如图所示。

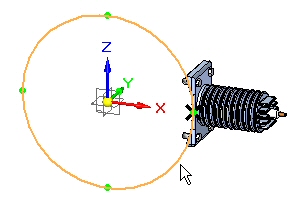

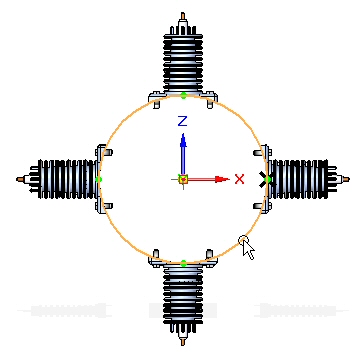

- 当提示您单击阵列时，请单击圆，如图所示。
- 单击完成，创建阵列。
修改阵列
- 选择草图，然后单击编辑轮廓
。 - 选择阵列圆，如图所示。

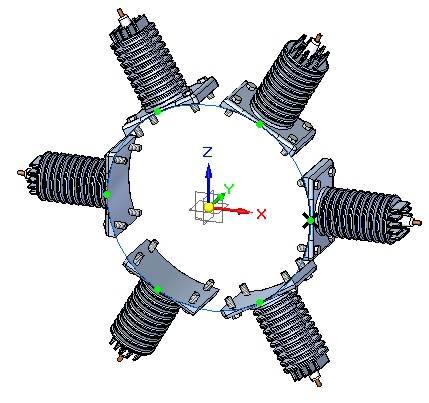

- 将个数设置为 6。关闭草图，然后单击完成。
- 在路径查找器中选择阵列。单击编辑定义，然后单击完成以重新计算阵列。
压缩阵列事例
- 在路径查找器中，右键单击阵列中的项_3，然后单击压缩。

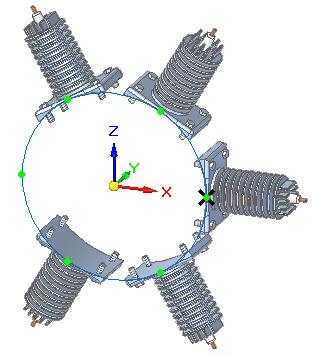

项_3 已压缩，如图所示。
事例已压缩。
从报告中排除阵列事例

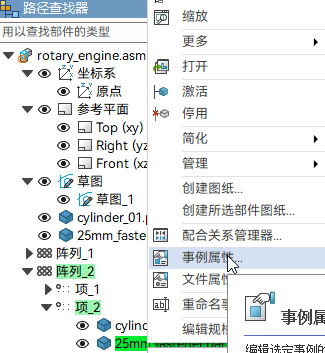

- 在路径查找器中，右键单击阵列的项_2
中的 25mm_fastener.par，然后单击事例属性。
- 在报告/零件明细表列中设置否。
该项将从装配报告和工程图零件明细表中移除。
总结
在本练习中，您已了解可用于生成装配阵列的一些选项。
- 单击本练习窗口右上角的关闭按钮。
测试您的知识：在装配中生成阵列
回答以下问题：
- 指出在装配中控制部件阵列放置的两种实体。
- 如何压缩装配阵列的某一个事例？
- 如何将属于装配阵列的部件从装配和工程图报告中排除？
答案
- 指出在装配中控制部件阵列放置的两种实体。
装配部件的阵列可以由装配草图控制，也可以由放置在装配中的某个部件中的阵列控制。
- 如何压缩装配阵列的某一个事例？
右键单击路径查找器中的项事例，然后单击压缩。
- 如何将属于装配阵列的部件从装配和工程图报告中排除？
右键单击路径查找器中的事例，然后单击事例属性。
