练习：爆炸装配

单击此处下载练习文件。

使用自动爆炸命令时，结果取决于几个因素。构建装配时使用的关系将确定自动爆炸命令的行为方式。通过同轴心定位的零件将在轴方向爆炸，并脱离相邻零件。通过同轴心定位的相同零件也可以通过重合和平面对齐来定位，但是，这些使用自动爆炸命令的零件的爆炸方式可能未达到预期效果。

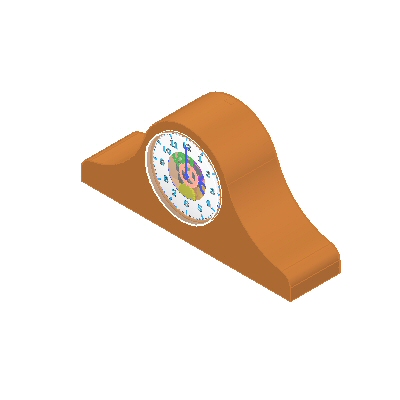

1. 打开装配 explode.asm，并使所有零件处于活动状态。

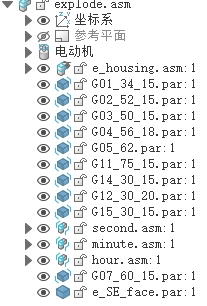

2. 在路径查找器中，观察用于创建装配的子装配中零件的关系和分组。

   这些关系和子装配将在自动爆炸命令中使用。要确保自动爆炸命令提供符合期望且可预测的结果，重要的是考虑在装配中定位零件时使用哪些关系。



3. 选择工具选项卡→环境组→爆炸动画 命令 。



4. 要爆炸装配，选择主页选项卡→爆炸组→自动爆炸命令 。

5. 在自动爆炸命令条上，选择顶层装配，然后单击接受按钮。
6. 单击自动爆炸选项。

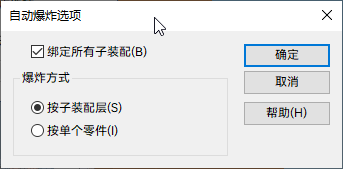

7. 要定义子装配的行为，在自动爆炸选项对话框中，选择绑定所有子装配。将爆炸方式设置为按子装配层，并单击确定。



   可以将子装配零件捆绑成一个组，使其行为像一个零件一样，也可以将子装配爆炸开，分为各构成零件。

8. 在命令条上，单击爆炸，然后依次单击完成和取消。显示结果。

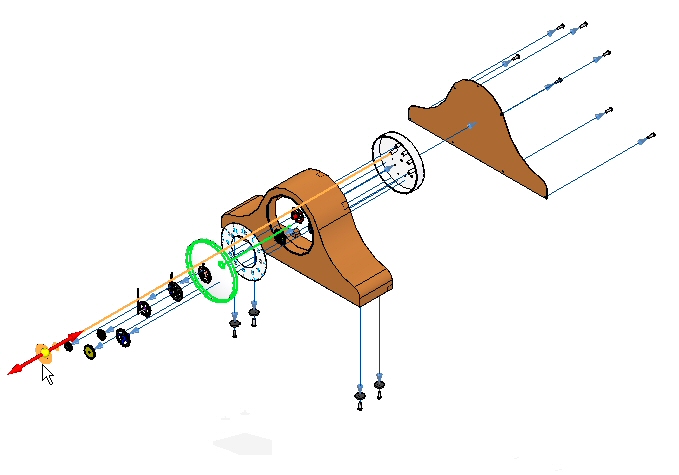

   检查结果。处于爆炸装配顶层的零件以及子装配保持完整无缺。

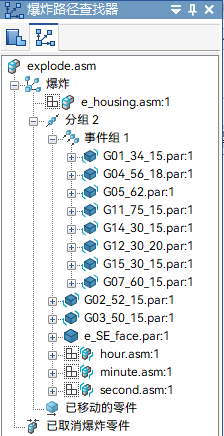

9. 单击爆炸路径查找器选项卡 ，并观察分组。显示屏幕显示子装配捆绑在一起，并且像单个零件一样运作。



   Tip:

   如果路劲查找器不包含要寻找的选项卡（例如爆炸路径查找器、零件库，或装配族），则可以通过执行以下任一操作来显示该选项卡：

   • 选择视图选项卡→显示组→窗格，然后从菜单中选择选项卡名称。
   • 在任何其他打开的停靠窗口中（如图层选项卡或传感器选项卡），单击显示停靠窗口菜单按钮 ，然后选择选项卡名称。

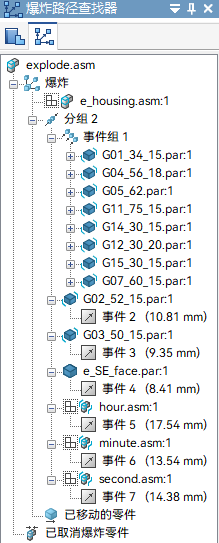

10. 展开部分零件，并观察偏置值。爆炸路径查找器允许修改定义爆炸的事件和参数。



11. 在爆炸路径查找器中选择分组 2，并在命令条中输入15 mm 作为爆炸距离，然后按 Enter。这将设置统一爆炸距离。





    Note:

    如果退出爆炸-渲染-动画应用程序，或使用取消爆炸命令取消爆炸而不保存显示配置，则将会丢失有关爆炸的所有信息。

12. 选择主页选项卡→配置组→显示配置命令 。

13. 单击新建创建新配置并键入exp01，然后单击确定。单击关闭。
14. 选择主页选项卡→修改组→取消爆炸命令 以将装配恢复为已取消爆炸状态。当系统提问是否删除当前爆炸时，单击是。

1. 选择自动爆炸命令 。
2. 选择顶层装配，然后单击接受按钮。
3. 单击自动爆炸选项按钮 。

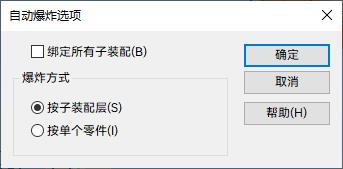

4. 取消选择绑定所有子装配，并单击确定。

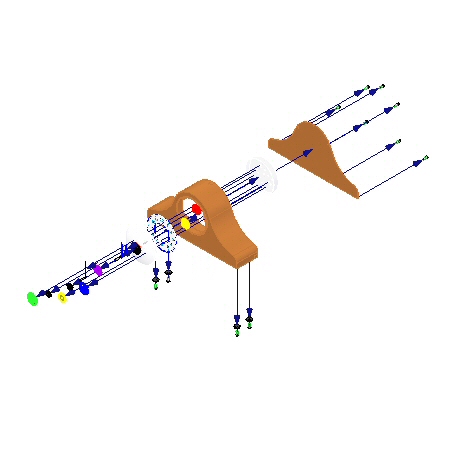

5. 在命令条上，单击爆炸，然后依次单击完成和取消。显示结果。

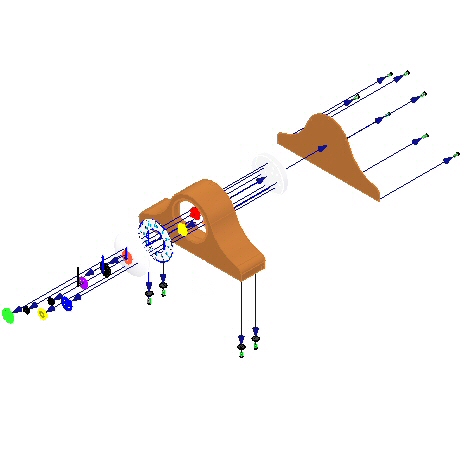

   检查结果。所有零件爆炸起来就好像它们在顶层装配中一样。

6. 选择显示配置命令 。
7. 单击新建创建新配置并输入 exp02，然后单击确定。单击关闭。
8. 选择主页选项卡→修改组→取消爆炸命令 以将装配恢复为已取消爆炸状态。当系统提问是否删除当前爆炸时，单击是。

1. 在路径查找器中，选择定义时钟指针的子装配。



2. 选择主页选项卡→修改组→绑定命令 。

   注意，路径查找器中的显示已更改，指明已绑定子装配。



   如果需要释放子装配，则选择子装配并单击取消绑定命令 。

3. 关闭绑定所有子装配，重复执行自动爆炸命令。

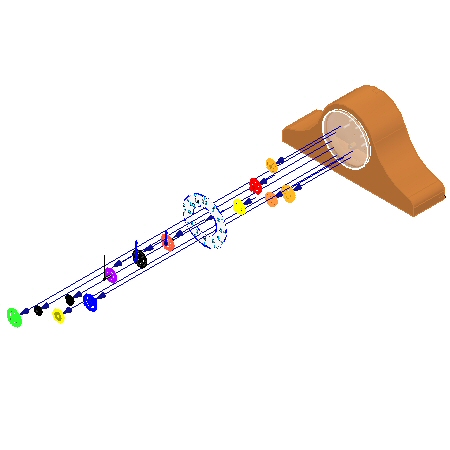

4. 依次单击爆炸、完成和取消。显示结果。



   检查结果。除了时钟指针外，所有零件爆炸起来就好像它们在顶层装配中一样。

5. 将重定位爆炸中的零件 e_glass.par 和 e_SE_face.par。选择主页选项卡→修改组→重新定位命令 。

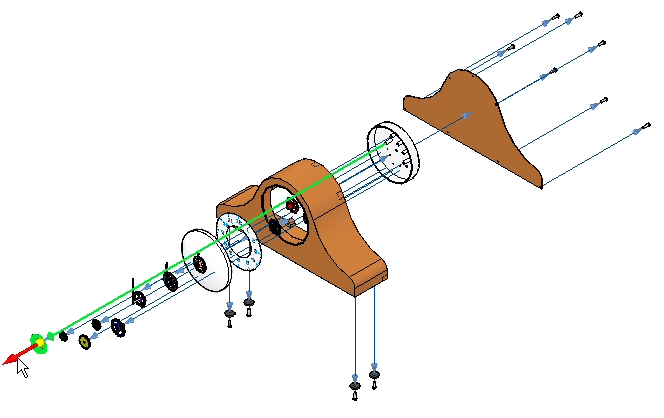

6. 选择 e_glass 作为要重定位的零件。



7. 选择 G07_60_15.par 作为将在该零件旁边放置的零件。

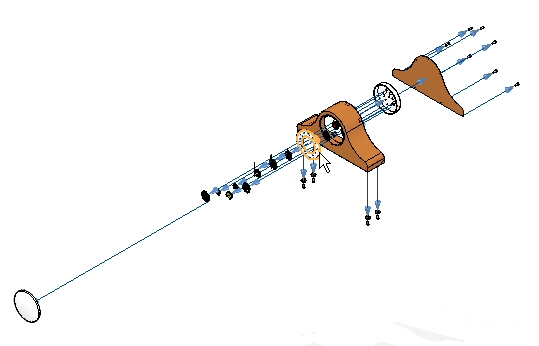

8. 选择远离时钟外罩的一侧放置零件。



   Note: 飞行线会保持其长度，还可能比预期的要长。

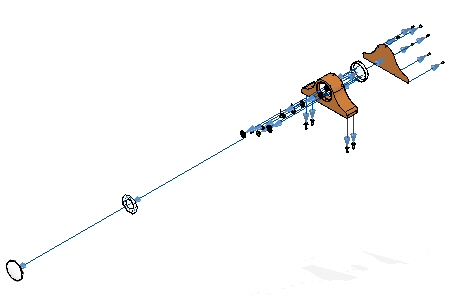

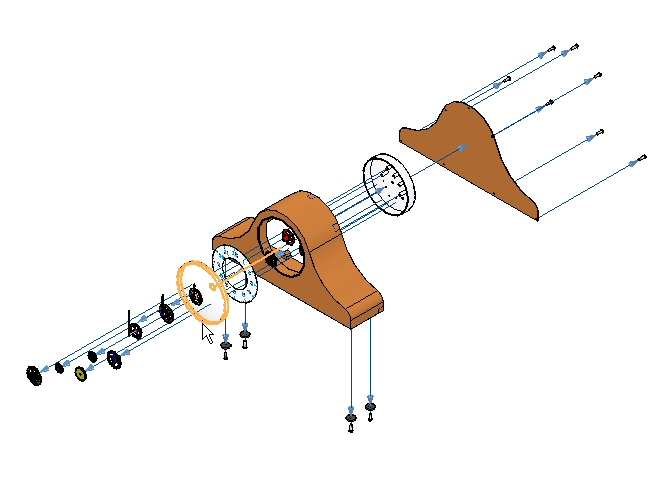

9. 通过重复上面的步骤，重定位零件 e_SE_face.par。将该零件放置在其旁边的零件将是 e_glass.par。方向指向时钟体。此操作将定位玻璃屏与时钟其余部分之间的面。





10. 在爆炸路径查找器中查找 e_glass.par 和 e_SE_face.par，并且将偏置距离设置为 30 mm。





11. 选择显示配置命令 。
12. 单击新建，输入exp03，然后单击确定。单击关闭。
13. 选择主页选项卡→修改组→取消爆炸命令 以将装配恢复为已取消爆炸状态。当系统提问是否删除当前爆炸时，单击是。

这是创建最终爆炸的第一个步骤。自动爆炸后，使用手动爆炸命令来进一步控制爆炸中的事件。

1. 选择自动爆炸命令 。
2. 在自动爆炸命令条上，选择子装配。选择 e_housing.asm，然后单击接受按钮。



3. 单击自动爆炸选项按钮 。
4. 选择绑定所有子装配。将爆炸方式设置为按子装配层，并单击确定。



5. 单击自动散开距离按钮，并输入值15 mm。
6. 依次单击爆炸、完成和取消。显示结果。

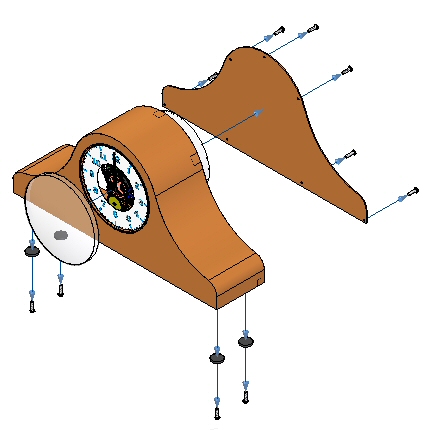

   检查结果。仅爆炸选择的子装配。

1. 选择主页选项卡→爆炸组→爆炸命令 。

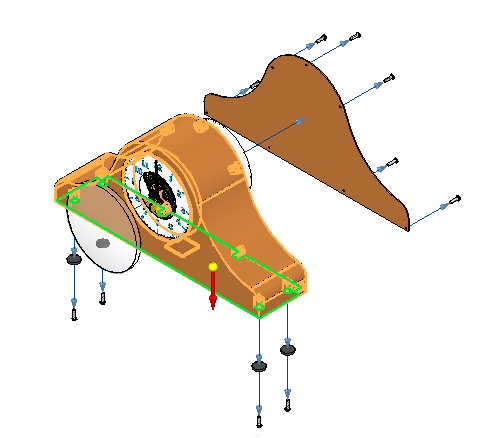

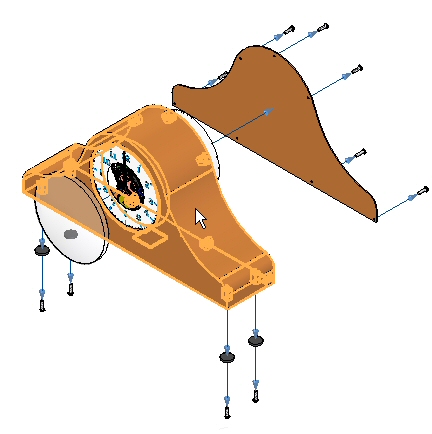

2. 在路径查找器中的子装配 e_housing.asm 中，选择 e_feltpad.par，然后单击接受。此零件位于外罩的底部，并且使用固定关系进行定位。其爆炸方向将与脚垫方向相同。



3. 选择 e_case.par 作为静止零件。

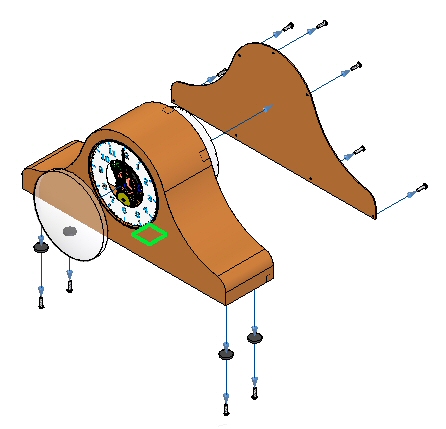

4. 选择 e_case.par 的底面作为要从其中爆炸的静止零件面。



5. 选择向下作为爆炸方向。

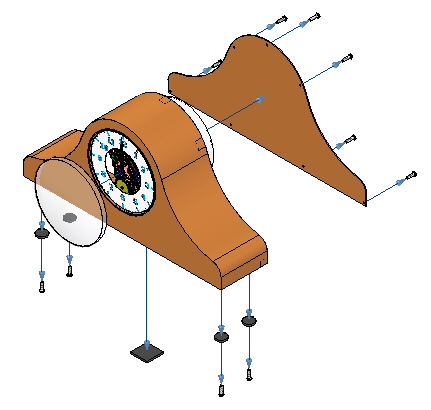

6. 将偏置距离设置为 35 mm，然后单击爆炸。依次单击完成、取消。

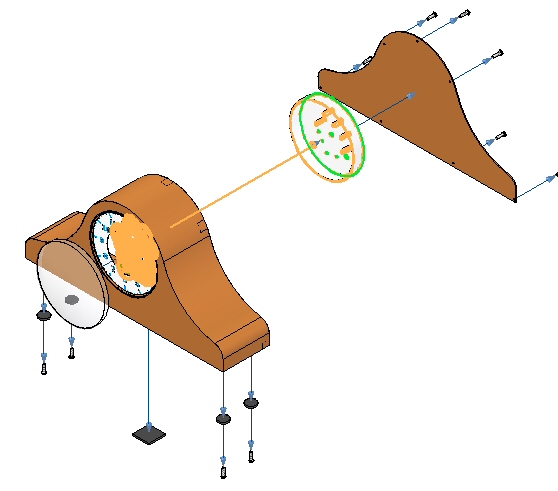

齿轮将放置在时钟外罩和背面用于定位时钟中齿轮的圆形平面之间。首先需要修正外罩和背部之间的散开距离，为齿轮留一些空间。

1. 在爆炸路径查找器中，选择 e_back.par 中的事件 1，并将距离更改为 60.00 mm。



2. 选择爆炸命令 。

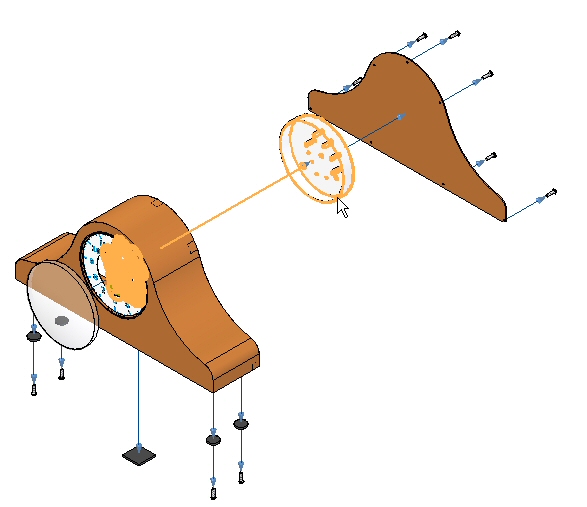

3. 在路径查找器中，选择用于定义时钟指针的所有齿轮和子装配，然后单击接受。



4. 选择 e_back.par 作为要保持静止的零件。

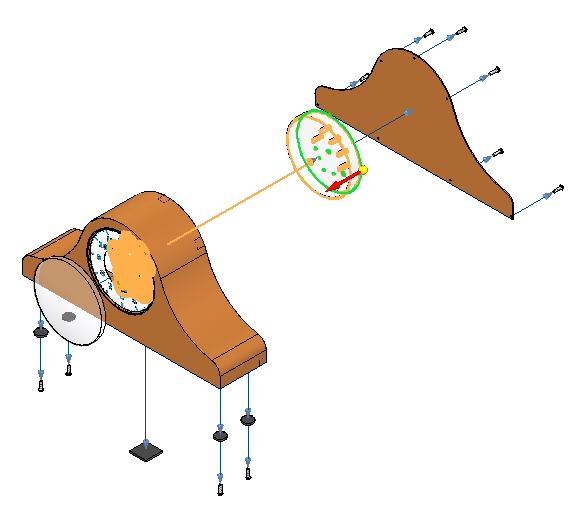

5. 选择显示的圆形面作为要从其中爆炸的静止面。



6. 选择显示的方向作为爆炸方向。

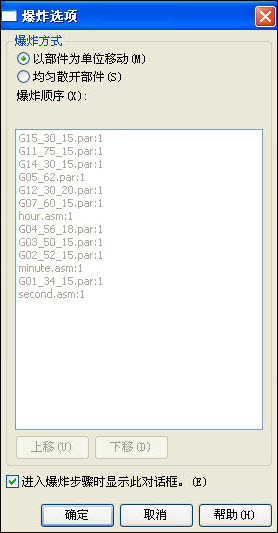

7. 设置所示的参数，然后单击确定。

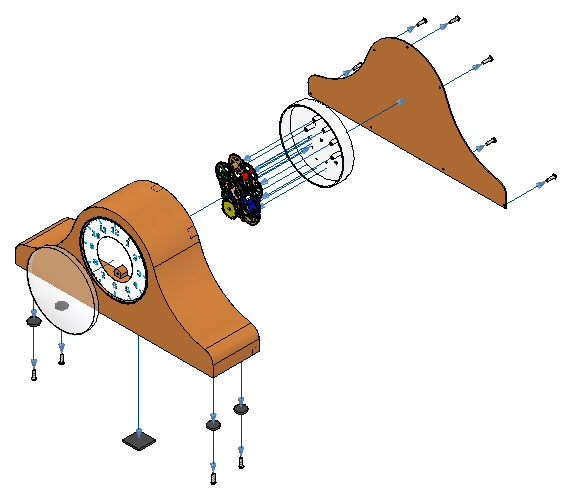

8. 输入25 mm 的距离，然后依次单击爆炸、完成、取消。



9. 选择显示配置命令 。
10. 单击新建，然后输入 exp04。然后单击确定。单击关闭。

    随后将覆盖此配置。典范做法是定期保存爆炸图，以防需要恢复到保存的点。

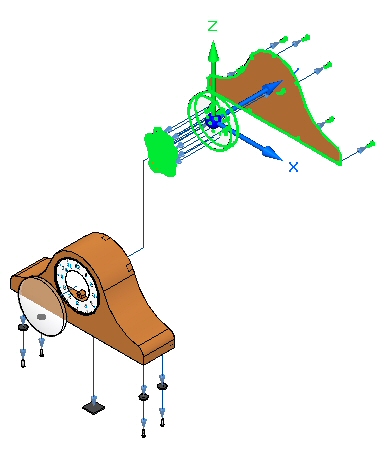

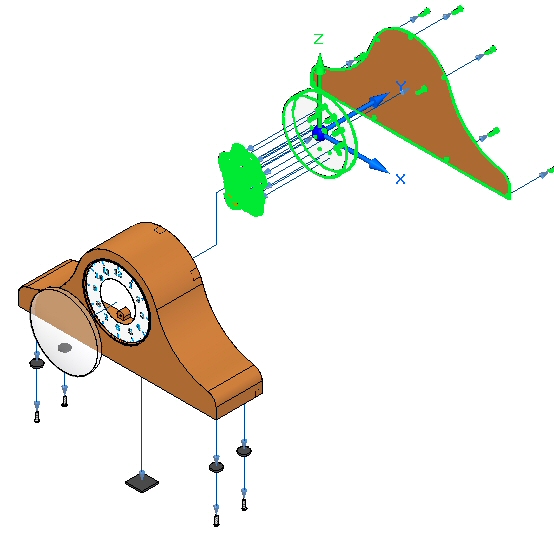

1. 选择主页选项卡→修改组→拖动部件。

2. 从爆炸路径查找器中，选择 e_back.par，然后单击拖动部件命令条上的接受。



3. 在命令条上，选择移动。

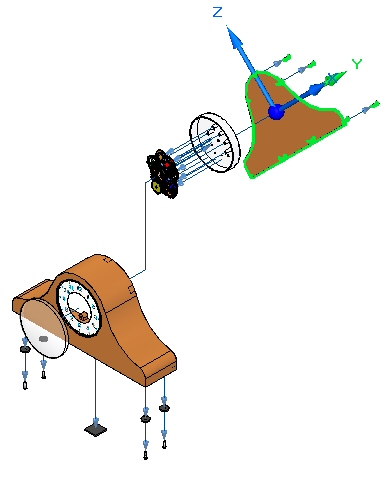

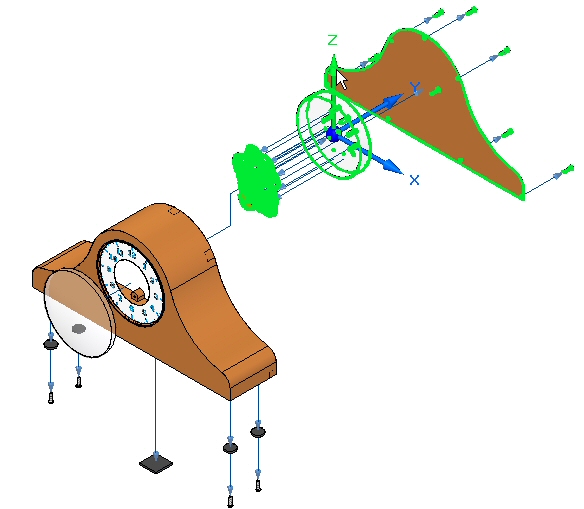

4. 竖直拖动 Z 轴。

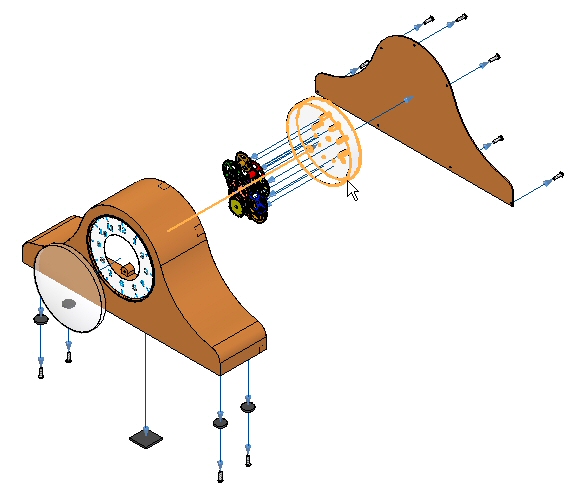

5. 定位零件，如图所示。

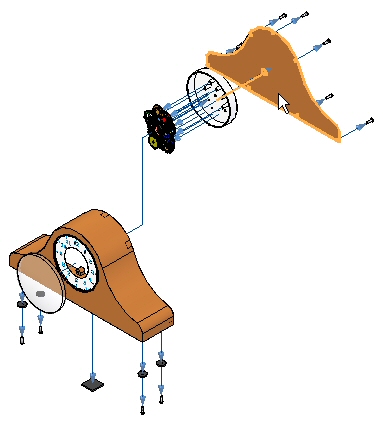

6. 选择选择命令，并在爆炸路径查找器中选择刚刚创建的事件。纵向飞行线将高亮显示。将距离设置为 50 mm，然后单击确定。



7. 选择拖动部件命令 。
8. 选择 e_backplate.par，然后单击接受。



9. 在命令条上，选择旋转。

10. 输入 45° 作为要围绕 Y 轴旋转的角度。显示结果。



11. 在功能区上的配置组中，选择保存显示配置命令 。

    保存显示配置命令将保存功能区上当前显示的配置名称的更改。这是快速保存配置的一种方式。

本练习中仅介绍动画命令的创建爆炸图动画部分。

1. 选择主页选项卡→动画组→动画编辑器命令 。

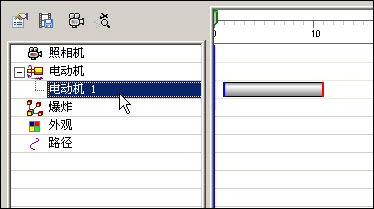

2. 检查动画编辑器。

   右窗格是每个动画事件的时间线。此装配中之前已定义了电动机。并已显示用于播放动画的控件。



   左窗格显示动画事件，右窗格显示事件持续时间条。这些控件可用于定义和排序动画事件。



3. 单击动画属性。



4. 设置值，如图所示，然后单击确定。



5. 右键单击爆炸事件，然后单击编辑定义。



6. 设置参数，如图所示。
   • 初始状态：已爆炸。
   • 速度：每个事件的爆炸持续时间为 5 秒。
   • 动画顺序：从内向外。



   单击确定。

7. 爆炸事件填充在左窗格中。

   在动画播放期间，可以进行缩放和平移。典范做法是在播放动画之前先排列显示窗口以使动画适合视图。为此，选择视图选项卡→窗口组→排列命令，然后选择水平。

8. 单击动画控件上的播放，并观察爆炸。
9. 爆炸完成后，单击动画控件上的停止。
10. 单击动画控件上的回到开头。
11. 现在，将更改爆炸的顺序。右键单击爆炸事件，然后单击编辑定义。

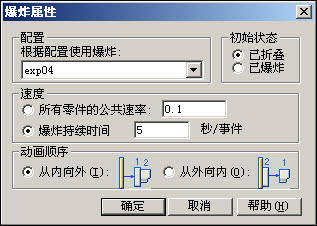

12. 设置参数，如图所示。
    • 初始状态：已折叠。
    • 动画顺序：从内向外。



    单击确定。

13. 单击动画控件上的播放，并观察爆炸。
14. 爆炸完成后，单击动画控件上的停止。
15. 单击动画控件上的回到开头。
16. 现在，将更改爆炸的顺序。右键单击爆炸事件，然后单击编辑定义。



17. 设置参数，如图所示。
    • 初始状态：已折叠。
    • 动画顺序：从外向内。



    单击确定。

18. 单击动画控件上的播放，并观察爆炸。
19. 爆炸完成后，单击动画控件上的停止。
20. 单击动画控件上的回到开头。
21. 要退出动画编辑器，再次单击动画编辑器命令 。单击是保存对当前动画所做的更改。

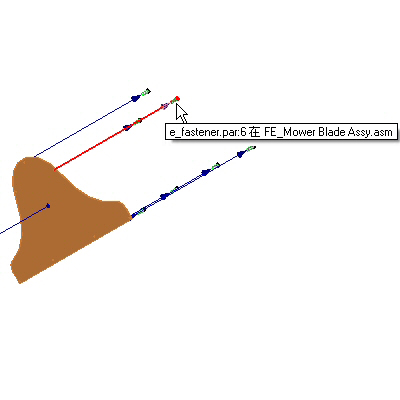

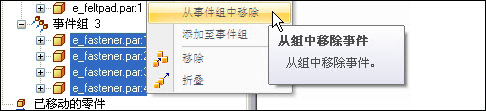

1. 在爆炸路径查找器中，选择连接脚垫和盒子底部的紧固件。右键单击，并选择从事件组中移除。



   包含这些紧固件的事件组将解散，因为它不再包含任何事件。

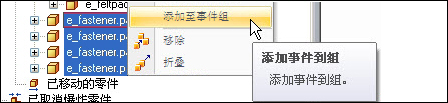

2. 右键单击紧固件，并选择添加至事件组。



3. 从爆炸路径查找器或在图形窗口中，选择要将这些紧固件添加到的组中的紧固件。



   现在，所有紧固件都属于同一个事件组。



4. 选择保存显示配置 命令。

1. 选择动画编辑器命令 。

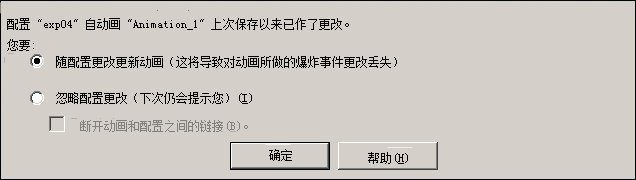

2. 用配置更改更新动画。



3. 单击动画控件上的播放，并观察爆炸。
4. 爆炸完成后，单击动画控件上的停止。 注释:

   注意，紧固件已同时爆炸。

5. 单击动画控件上的移到末尾。

1. 选择动画控件上的运动路径命令。



2. 选择底部紧固件作为将遵循此运动路径的部件，然后单击接受。

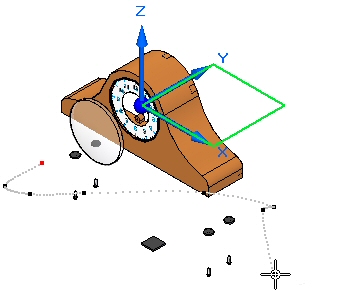

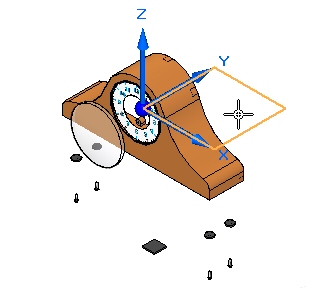

3. 多次按键盘上的 X，以锁定 XY 平面，如图所示。



4. 在命令条上，输入 35 作为帧计数。
5. 输入大致如图所示的曲线，然后单击接受。单击完成。



   Note:

   此曲线是锁定到 XY 平面中的自由形式的 3D 空间曲线。结果可能稍微不同。

6. 播放动画。注意，紧固件在动画的开头遵循运动路径。
7. 在动画时间线中，将运动路径事件条拖到最右端。



8. 右键单击事件条，并且检查属性。如有必要，可以修改这些属性。
9. 从头开始运行动画。注意，紧固件在动画的末尾而不是开头遵循运动路径。
10. 停止动画播放，并重置到开头。单击保存动画命令保存更改。



11. 要退出动画编辑器，请单击动画编辑器命令 。
12. 本练习到此结束。单击关闭 爆炸动画 命令 退出 爆炸-渲染-动画 应用程序。保存装配。

在本练习中，使用爆炸-渲染-动画应用程序爆炸装配。您完成了以下步骤：

• 使用自动爆炸命令开始一个爆炸序列。
• 沿着时间线定义爆炸零件的距离和方向。
• 使用手动爆炸命令安排爆炸事件并进行排序。
• 对零件和子装配进行分组，并控制它们在爆炸期间的行为方式以及爆炸时间。
• 创建要在动画序列中使用的动画时间线。

单击本练习窗口中的关闭按钮。
