练习：替换装配中的零件
在本练习中，您将子装配替换为顶层装配内部的相似子装配。
下载练习文件
打开现有装配并使所有零件处于活动状态
将打开的装配包含将替换为大型滑轮子装配的小型滑轮子装配。
- 单击文件选项卡→打开→浏览，从练习文件所在的文件夹中选择 Engine.asm。
替换子装配

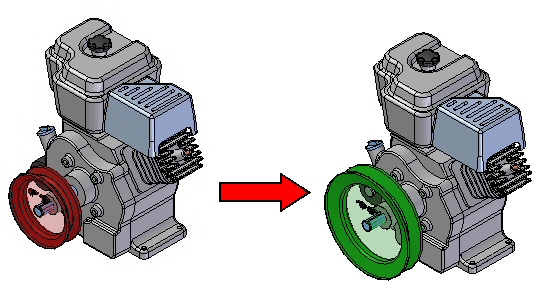

子装配 small.asm 将替换为 large.asm。
- 在装配体选项卡的修改组中，选择替换零件命令
。 - 在路径查找器中，选择 small.asm 作为要替换的子装配。接受选择项。
- 在替换件对话框中，浏览至练习文件所在的文件夹中的装配
large.asm，然后单击打开。
子装配已被替换。
- 保存并关闭装配。本练习到此结束。
总结
在本练习中，您已学会如何在顶层装配中替换子装配。
- 单击本练习窗口右上角的关闭按钮。
测试您的知识：在装配中替换零件
回答以下问题：
- 可以替换装配中的子装配吗？
- 可以替换具有不同几何体的零件吗？
- 可以替换子装配中的零件吗，如果可以，如何替换？
- 创建装配族时，可以替换成员吗？
答案
- 可以替换装配中的子装配吗？
可以在顶层装配中替换子装配和零件。
- 可以替换具有不同几何体的零件吗？
可以替换具有不同几何体的零件，但是关系很可能会失效。必须修复这些关系。
- 可以替换子装配中的零件吗，如果可以，如何替换？
通过正确激活子装配然后替换零件，可以在子装配中替换零件。
- 创建装配族时，可以替换成员吗？
创建装配族的成员时，可以通过事例替代来替换零件。
