练习：干涉检查

下载练习文件

打开装配并检查相邻零件之间是否存在干涉。一旦发现干涉，则创建表示干涉的体积作为曲面特征。

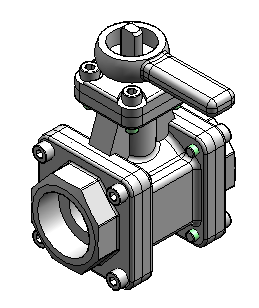

打开装配 ball_valve.asm并激活其中的所有零件，该装配位于练习文件所在的文件夹中。
选择测量与检查选项卡→评估组→检查干涉命令。
在检查干涉命令条上，单击选项。

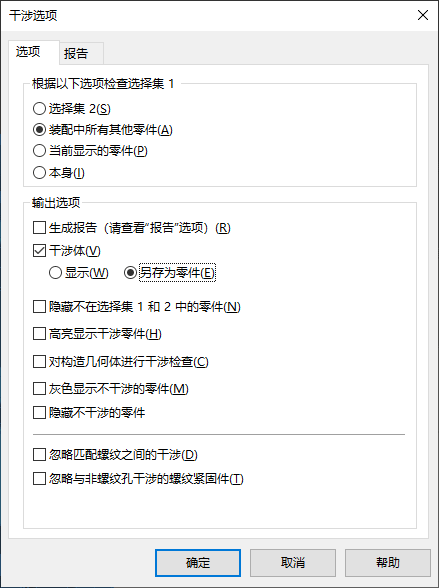

在选项选项卡上，如图所示对选项进行设置，然后单击确定。
对于选择集 1，请在路径查找器中选择子装配 handle and ball.asm。接受选择项。
单击处理。
新零件放置在路径查找器中的列表底部。此零件表示干涉的体积。干涉表示为一个构造曲面。在工具选项卡上使用选择工具，右键单击新零件，并确保通过选择显示/隐藏部件构造曲面显示构造曲面。
单击选择工具，然后选择干涉零件以在装配窗口中高亮显示干涉体积。

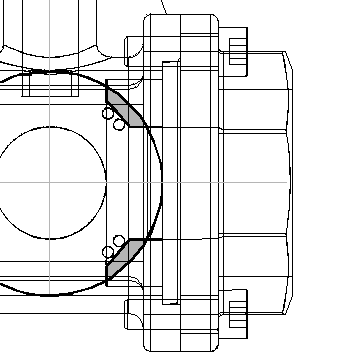

高亮显示的干涉介于球体与端盖之间。修改端盖以移除此干涉。

测量元素有助于决定如何修改其中一个零件。

单击路径查找器中的 干涉1.par 并选择仅显示。

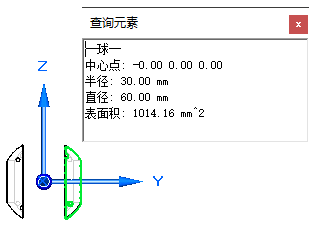

选择测量与检查选项卡→3D 测量组→查询元素命令。将类型设为仅曲面。
选择球体的外半径。
请注意，半径为 30 mm。修改端盖后记住此值。关闭查询元素对话框。
单击路径查找器中的 valve_endcap.par:2 并选择显示。

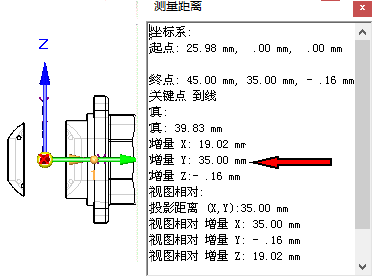

选择测量与检查选项卡→3D 测量组→距离命令。使用关键点，测量球半径到端盖重合面上中点的距离。要选择球的中心，则选择显示的圆形边，然后选择所显示的端盖面。
请注意，距离值为 35 mm。编辑端盖时记住此值。关闭测量距离对话框。
单击选择工具命令，在路径查找器中单击名为 valve_endcap.par:2 的右侧端盖，然后单击编辑零件。
在键盘上按 CTRL+I 返回到正等测图。
选择视图选项卡→显示组→隐藏上一层命令。
在特征路径查找器中的列表底部，选择旋转1。
在快捷菜单中，单击动态编辑按钮。
在轮廓上选择尺寸 40 mm，然后将其改为35 mm。
单击关闭并返回。
显示装配中的所有零件。
在装配路径查找器中高亮显示干涉零件。按 Delete 键。
对手柄子装配和所有其他零件运行干涉检查。应该不会找到任何干涉。
保存文件。

由于球体和外壳之间没有干涉，可将手柄旋转到新位置。解锁锁定旋转的轴关系，然后重定位手柄。

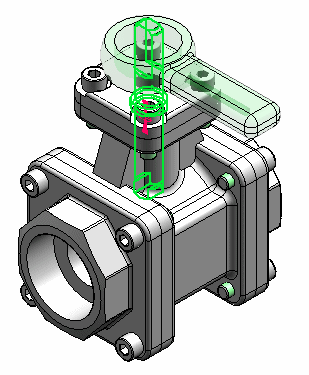

在装配路径查找器中，选择 handle and ball.asm 子装配。
在装配路径查找器的下部窗格中，单击同轴心关系。
在命令条上，单击解锁旋转。
请注意，由原始插入关系使用的固定偏置已不存在。
单击编辑定义。
在命令条上，将关系类型设置为角度关系。

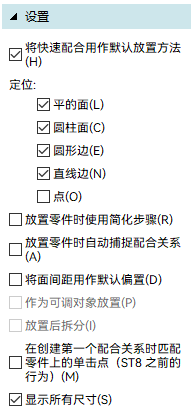

展开设置选项组。确保清除了简化步骤选项。
使用快速选取，选择 valve_shaft.par:1。
Tip: 如果在选取 valve_shaft.par:1 时遇到问题，则它可能在子装配中不处于活动状态。使用命令条上的激活按钮。
选择轴的左平面侧。

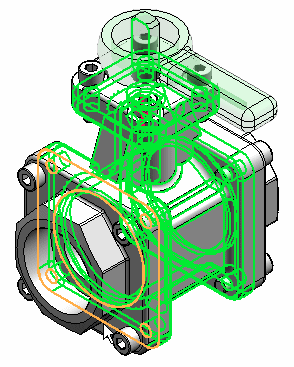

选择主外壳。

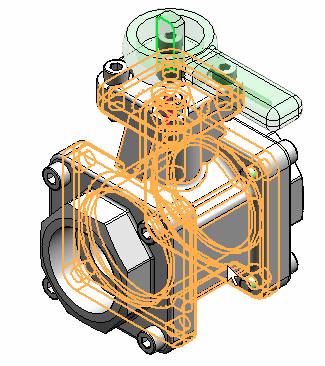

选择外壳的左侧。
键入 45° 作为旋转角度。
选择阀门的顶面作为测量角度的平面。
更改角度值并观察手柄和球体子装配的旋转。
保存并关闭文件。本练习到此结束。

在本练习中，您已学会如何检查零件与子装配之间是否有干涉。您已学会如何确定干涉范围以及进行必要的修改来更正干涉。

回答以下问题：
