练习：创建简化装配

下载练习文件

时钟装配有许多内部零件，这些零件不需要在更高层装配中表示出来。

在练习文件所在的文件夹中打开装配文件gears.asm。
选择工具选项卡→模型组→简化命令。
选择工具选项卡→简化组→模型命令。
模型命令可以在装配中创建顺序建模特征以包含要简化的零件。方框或圆柱可用于为简化的装配几何体定义外壳。封闭体在创建之后，可以用其他顺序建模特征（如除料、倒圆和工程图等）进行调整。
选择主页选项卡→简化组→封闭命令。
将封闭体形状设置为圆柱外。

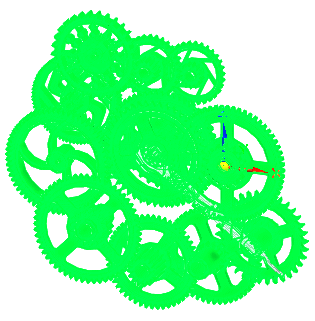

在图形窗口中，选择如图所示的所有齿轮。

Note:
确保仅选择齿轮。切勿在 second.asm、minute.asm 和 hour.asm 中选择其他零件。
单击接受。

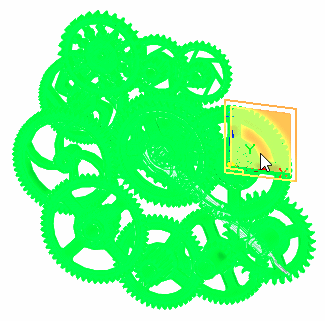

选择所示参考平面。
单击完成。
将创建一个表示简化装配的圆柱几何体。
单击关闭并返回返回到装配。
保存装配。
选择工具选项卡→模型→设计命令以显示处于设计状态的装配。
注意，目前该装配的路径查找器中存在一个简化装配条目。可以根据需要删除该条目。
关闭装配文件。
打开 clock.asm 。
在路径查找器中，右键单击 gears.asm 并选择简化/可调→使用简化装配。

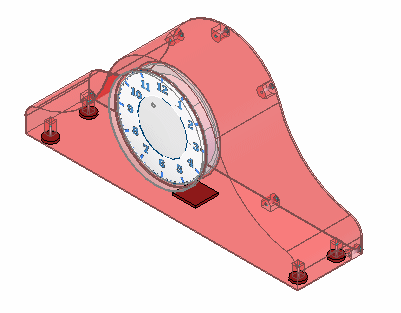

将显示简化表示。
保存然后关闭装配。本练习到此结束。

在本练习中，您已学会如何简化装配。简化版本可用于更高层的大型装配中且更有效，因为不必显示内部详细信息。

回答以下问题：

什么是简化装配？
简化装配仅显示面的外部轮廓并排除零件（如小零件），这样可减少组成装配的总表面数。简化装配表示与装配中的部件相关联。
为什么需要简化装配？
当您将简化装配文档作为子装配放置到另一个装配中时，显示较高层装配所需的内存需求大幅下降。这样可以提高性能，还可以更有效地处理较大的数据集。
简化装配可以另存为天工 CAD 零件文档吗？为什么需要这么做？
是的，简化装配可以另存为天工 CAD 零件文档。
当另一公司将您的装配用作其装配中的零件时，此功能特别有用。这样可以减少单个文档的数据管理和传递需求，还可以保护完整的装配可能显示的所有权信息。
一般而言，什么类型的装配适合于简化？
像外壳一样包含许多内部零件的装配通常很适合简化。
