练习：计算装配的质量属性

单击此处下载练习文件 。

1. 打开装配 mass.asm 并激活其中的所有零件，该装配位于练习文件所在的文件夹中。

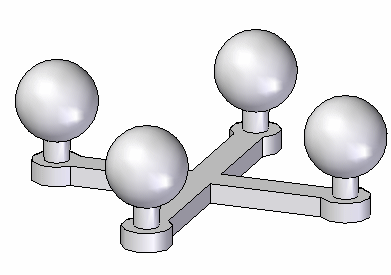

   该装配由五个零件组成：基座和四个带球的柱子。如果四个柱子均相同，可能只使用两个零件制作装配，但柱子需要放置四次。在本练习中，这些柱子均不同，因为每个柱子的材料和密度均会改变。

2. 选择测量与检查选项卡→物理属性组→物理属性管理器命令 。

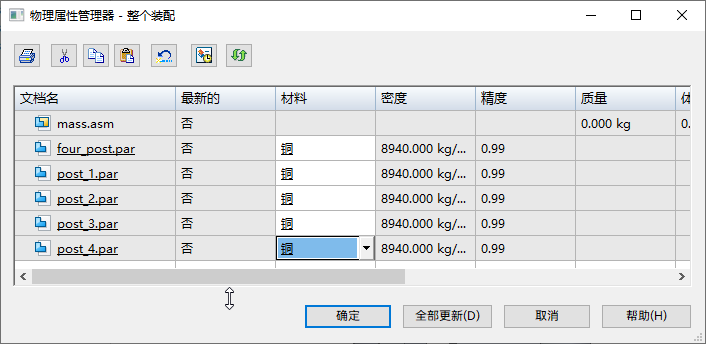

3. 在对话框中，将所有零件的材料均设为铜，然后单击全部更新。

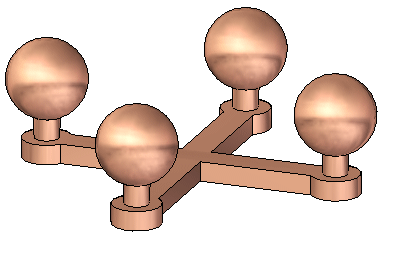

   零件颜色发生变化以与材料匹配。

4. 单击确定关闭对话框。



因为整个装配关于前平面和右平面对称，所以您将希望重心在俯视图的中心。

1. 选择测量与检查选项卡→物理属性组→物理属性命令 。

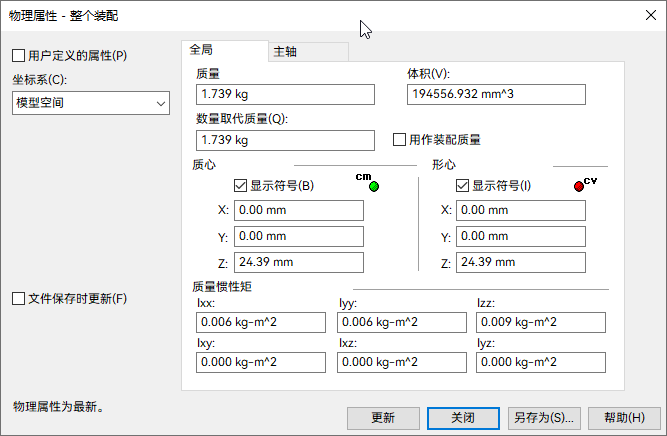

2. 打开质心和形心的显示符号。请注意，质量为 1.739 千克。单击更新，然后单击关闭。

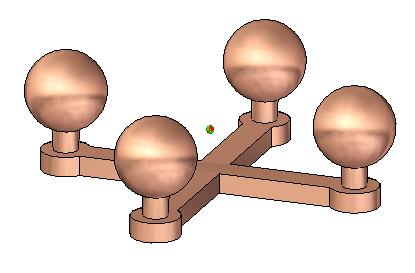

   旋转视图，并注意质心和形心处于相同位置。不应在练习的剩余部分中更改此装配的形心。质心将变化。



3. 选择测量与检查选项卡→物理属性组→物理属性命令 。

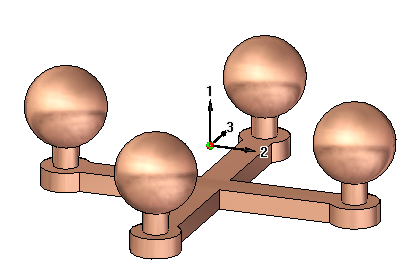

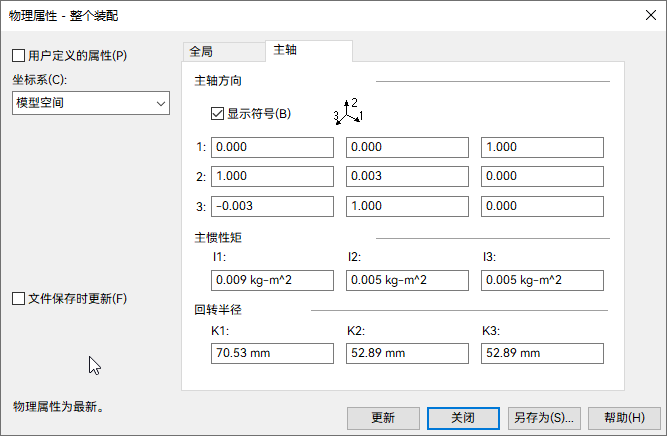

4. 单击主轴选项卡以计算主轴。打开主轴的显示符号。单击更新，然后单击关闭。





1. 选择测量与检查选项卡→物理属性组→物理属性管理器命令 。

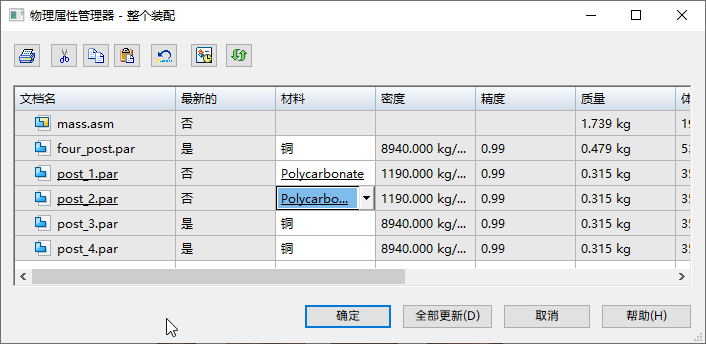

2. 在对话框中，设置所有零件的材料，如图所示，然后单击全部更新。单击确定关闭对话框。



   请注意，聚碳酸酯比铜的密度小。这意味着重心将更接近两个铜柱。

3. 选择测量与检查选项卡→物理属性组→物理属性命令 。

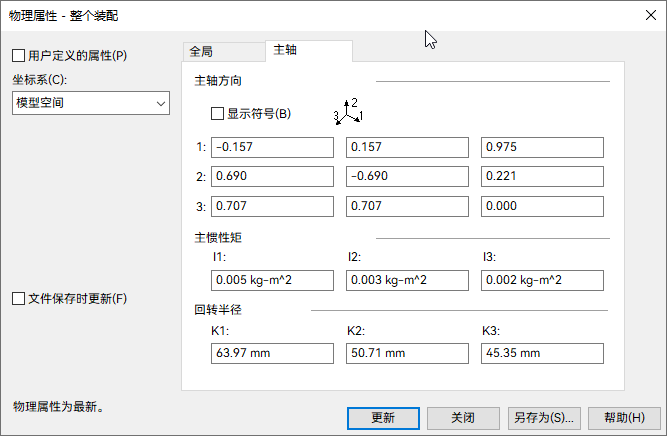

4. 单击主轴选项卡以计算主轴。关闭主轴的显示符号。单击更新，然后单击关闭。

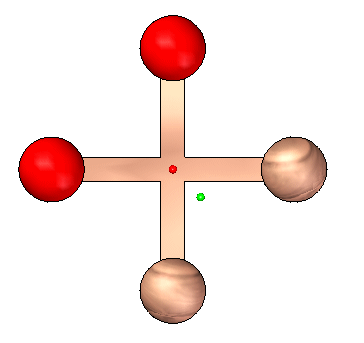

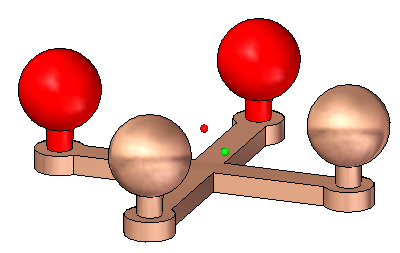

5. 将视图旋转到顶部，然后观察质心的位置。



6. 继续使用物理属性管理器。更改装配中零件的材料值，然后观察质量和重心的更改方式。
7. 保存并关闭装配。本练习到此结束。

在本练习中，已学会如何使用物理属性管理器更改零件材料，以及如何计算装配的质量属性。

1. 单击本练习窗口右上角的关闭按钮。

回答以下问题：

1. 如何在零件文档或钣金文档中定义材料的密度？
2. 如何在装配文档中定义材料的密度？
3. 在装配文档中什么位置计算回转半径并显示值？

1. 如何在零件文档或钣金文档中定义材料的密度？

   使用材料表可定义零件文档或钣金文档的材料和密度。

2. 如何在装配文档中定义材料的密度？

   属性管理器可显示所有装配部件的材料属性，并允许进行编辑。

3. 在装配文档中什么位置计算回转半径并显示值？

   在物理属性对话框的主选项卡上计算和显示回转半径。
