练习：在同步装配的关联中设计

1. 启动 天工 CAD。
2. 在文件菜单上，单击打开，再单击浏览。
3. 在打开文件对话框中，选中解压缩后的练习文件spindle_cover.asm，然后单击打开。
4. 激活全部零件。

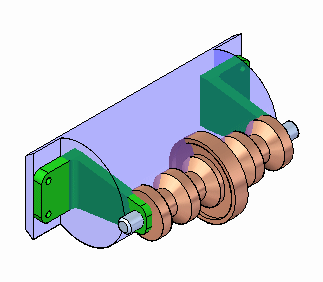

控支轴的支架没有与塑料圆柱形零件正确搭配，且塑料零件的支架附着面的宽度不足以容纳支架。您应当在装配的关联中修改零件，以更正这些问题。

1. 将选择优先级设置为特征优先。

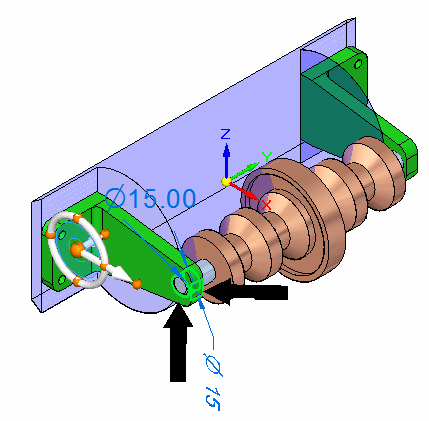

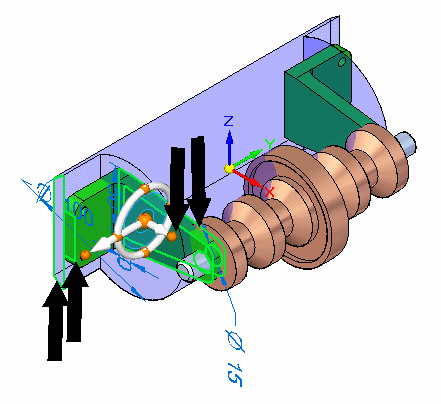

2. 选择所示的面，同时方向盘位于所示位置。



3. 选择所示的其他面。应总共选取 4 个面。



4. 选择方向盘的轴，如图所示。



5. 在快速工具条上，选择中心点。

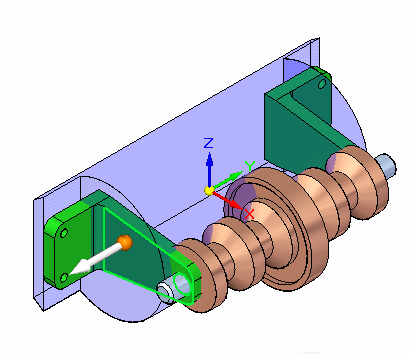

6. 单击支轴的端面的圆心。4 个面将移动。



   因为使用设计意图面板选项保留了零件关于基本参考平面的对称性，所以还会在另一侧修改零件。

7. 从选择下拉菜单中选择清除选择。

由于支架过高，支轴远远伸出了塑料外壳。您应当缩短支架。

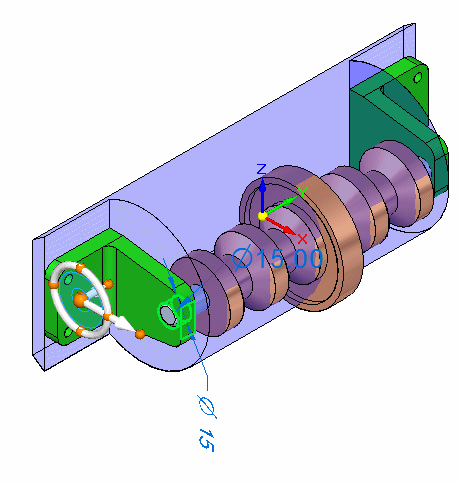

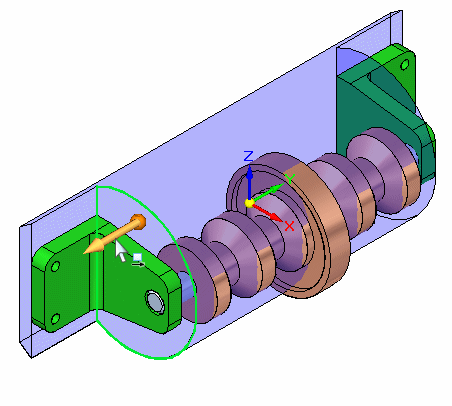

1. 选择所示的面和圆柱体。将方向盘的原点移到所示的面。

   通过拖动中心处的大球体（即原点旋钮），可以重新定位方向盘。

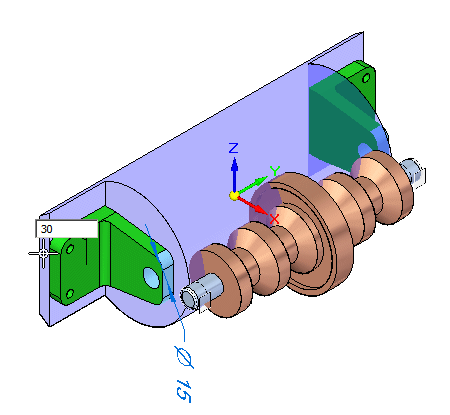

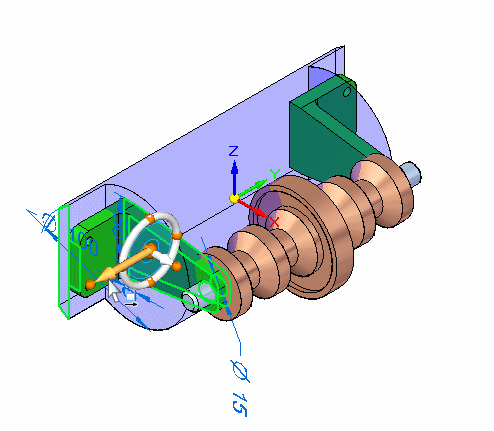

2. 拖动方向盘上的主轴，就可缩短支架。输入30.00 mm。支架与支轴之间的同轴心将强制支轴保持与支架中的孔对齐。





   由于同轴心关系用于放置支轴，该支轴将随支架移动。

3. 从选择下拉菜单中选择。

塑料零件的面太接近支架。您应当向内移动面。

1. 选择所示的面。

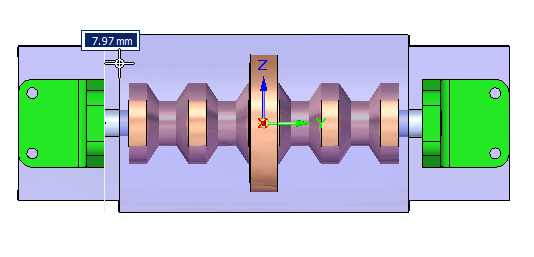

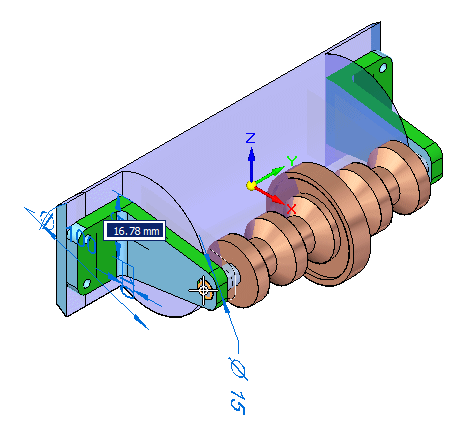

2. 将视图旋转到右视图，并将面移到支架面和轴上下一个面之间的某处。精确放置并不重要。由于零件以基本平面为中心对称，通过设计意图面板可保留模型中置入的设计意图关系。这些设置控制该行为，以使相反面也得以正确定位。



原位激活塑料零件后，将根据装配中的其他零件创建零件间面和零件间体。

1. 将选择准则设为零件优先。



2. 双击塑料零件以原位激活该零件。您现在处于零件环境中，但仍然可以看到装配中的其他零件。

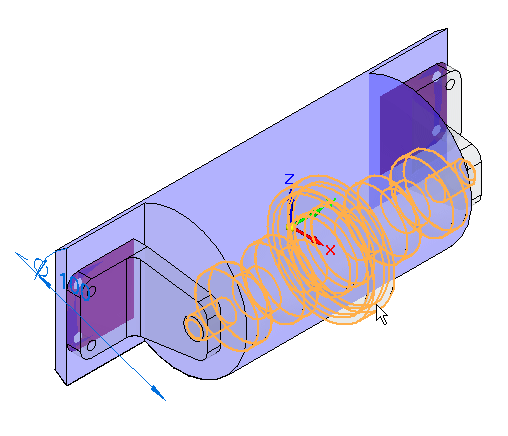

   使用零件间复制，您将从装配中复制所需的几何体。您需要用两个平的面才能在塑料零件中创建螺栓孔，以附着支架。您还需要 beltdrive.par 的体。

3. 选择零件间复制命令。


   Note:

   只能在顺序建模环境中创建曲面的链接零件副本。为本练习创建的零件间曲面不需要进行链接，并且我们将仍在直接建模环境中执行此操作。

4. 选择支架。

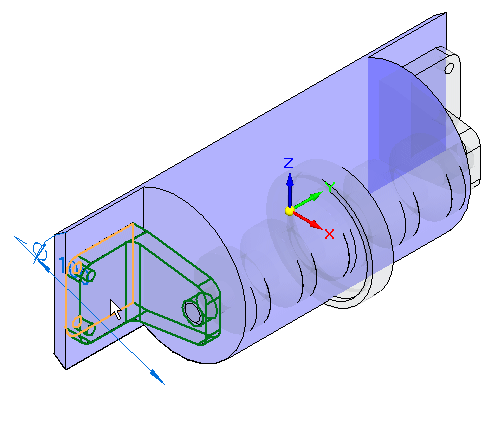

5. 在命令条中的选择面步骤，选择面。选择所示的面。



6. 单击接受。对反面重复操作。
7. 单击零件间复制命令并选择所示的零件。

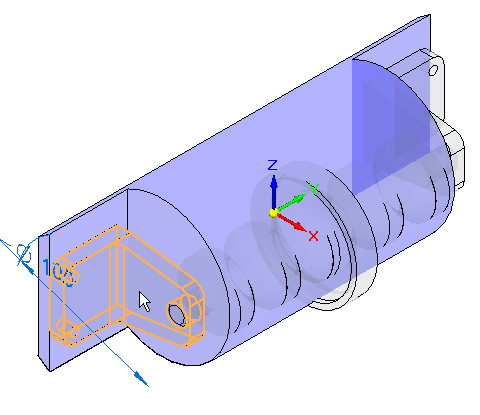

8. 在命令条中的选择面步骤，选择体。选择所示的整个体。



9. 单击接受。该体得以创建。

将使用两个零件间面、零件间体以及一个除料来切割塑料零件。

1. 单击视图选项卡，然后在显示组中单击隐藏上一级。这将关闭装配中其他零件的显示。

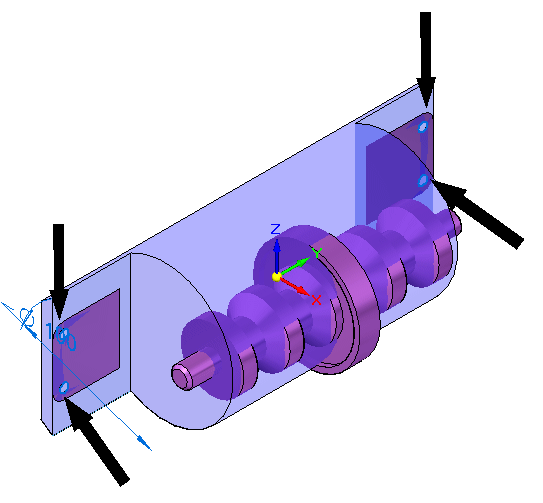

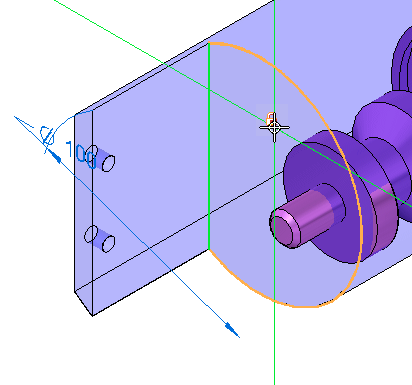

2. 单击草图选项卡。将草图平面锁定到包含零件间副本的面。单击投影到草图，然后选中两个零件间面上的每一个孔，共 4 个。



3. 在路径查找器中，隐藏用于创建孔的零件间复制面。单击拉伸命令。根据每个孔创建除料。
4. 现在您将为外壳中的第一个除料绘制草图。选择所示的草图平面。

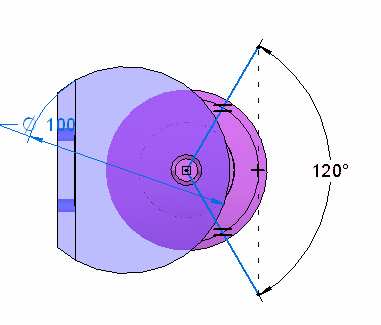

5. 在下面绘制草图，并创建一个开放除料以延伸零件的全长。

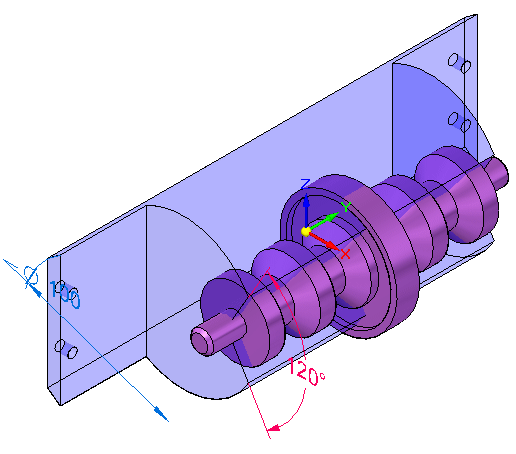

   在功能区上的相关组中，使用相等关系来使各条线等长。线之间的夹角为 120°。使用水平/竖直关系将各线的端部竖直连线。智能草图可能会在两条线的交点处放置垂直关系。您将需要删除该关系，以放置 120°驱动尺寸。

   零件得以显示。



6. 单击曲面选项卡。在曲面组中，单击等距曲面命令。

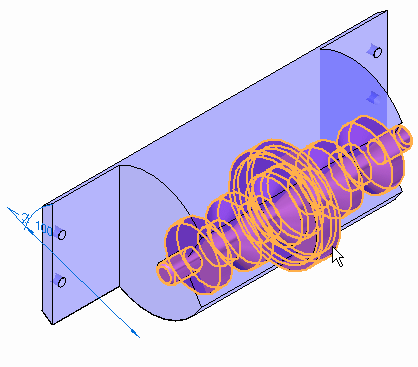

7. 在命令条中的选择步骤，将选择设为体。选择所示的零件间副本，并选择接受。

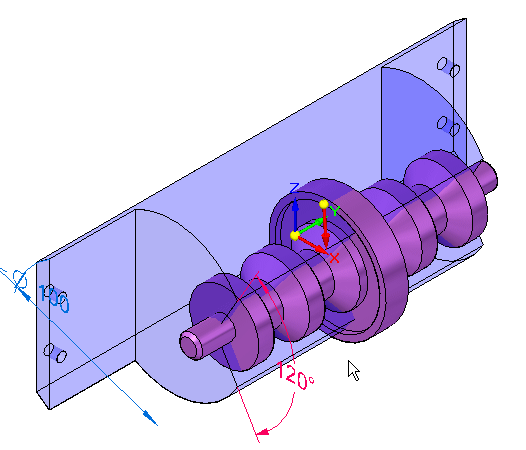

8. 输入3.00 mm 作为偏置距离。对于方向，如图所示，进行单击。然后单击完成。



   显示偏置曲面。注意，它比零件间复制更大。



   如果偏置小于原零件，则说明您选定了错误方向，并需要重复该操作。

9. 在路径查找器中关闭该体的零件间副本。
10. 单击特征选项卡→实体特征组→添加体列表→减去命令。
11. 选择该圆柱零件作为目标体。
12. 选择等距曲面作为工具体并接受。
13. 在路径查找器中隐藏偏置曲面。

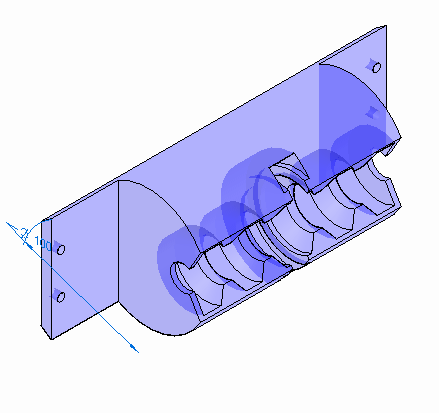

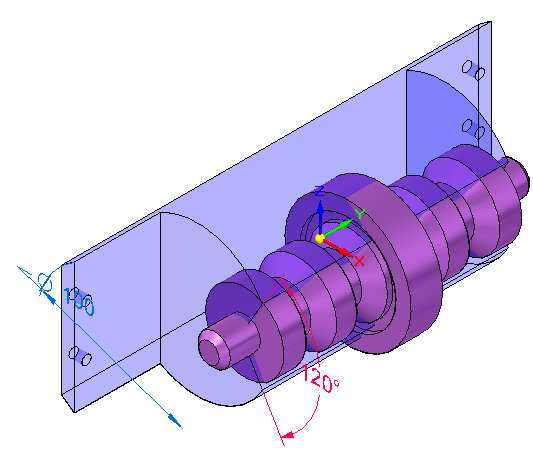

    零件如图所示。

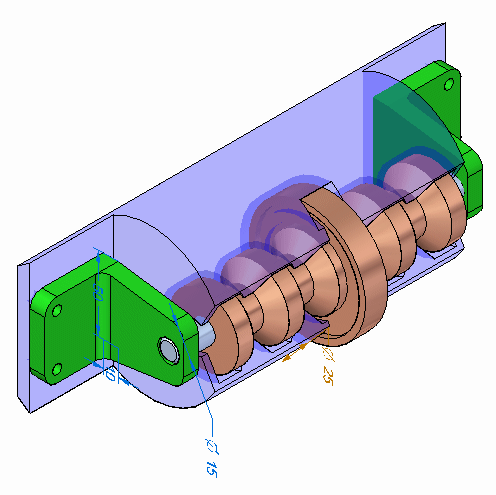

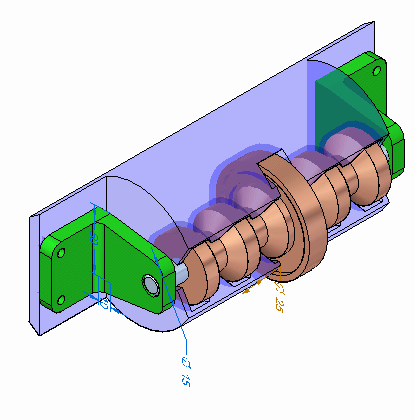

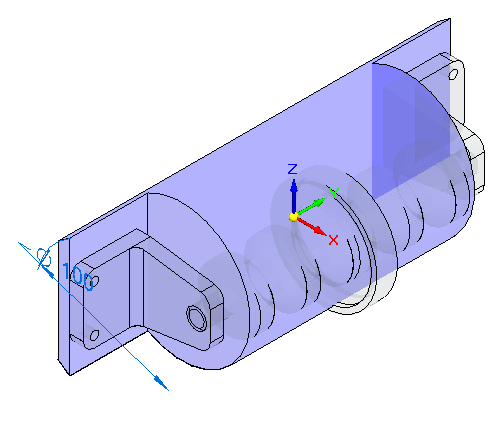

14. 单击关闭并返回以返回到装配中。装配如图所示。



现在您将修改塑料面中成角度切割的角度。

1. 将选择优先级设置为特征优先。

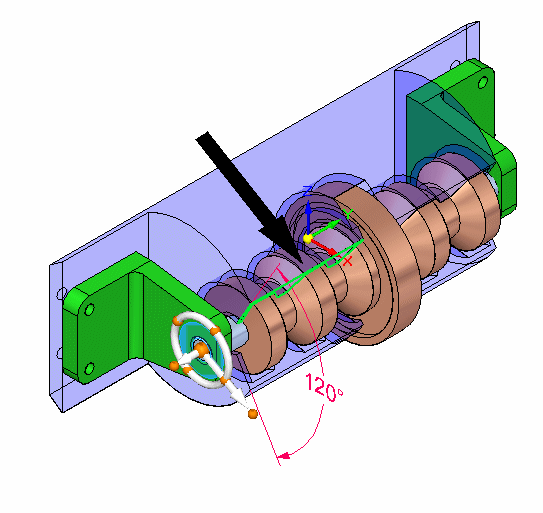

2. 选择所示的面并移动方向盘，从而使主轴与支轴的轴线对齐，如图所示。

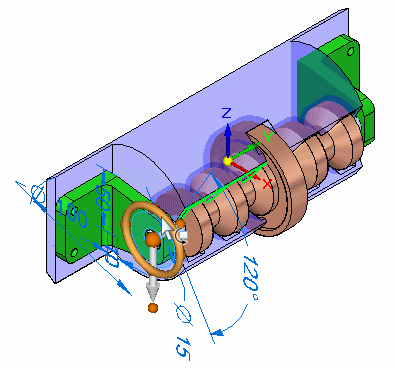

3. 选择方向盘环面并用鼠标旋转，如图所示。注意，塑料零件中的切割角度在变化。

   确保已解锁 120 °尺寸，以便移动面。

   本练习到此结束。



在本练习中，您已学会如何在装配的关联中使用 天工 CAD 修改零件。

单击本练习窗口右上角的关闭按钮。

回答以下问题：

1. 使用直接建模部件进行装配建模的一个优势是什么？
2. 可以使用方向盘复制装配中的直接建模部件吗？
3. 使用方向盘移动或复制装配部件时，何时可以使用设计意图面板？

1. 使用直接建模部件进行装配建模的一个优势是什么？

   使用方向盘和设计意图面板（该面板用于保留或忽略直接建模模型中内置的设计意图）可以直接在装配环境下选择和修改面和部件。

2. 可以使用方向盘复制装配中的直接建模部件吗？

   使用方向盘可以移动或复制直接建模几何体。如果指示进行移动或复制操作，则 天工 CAD 将尝试修复在移动后变为无效的关系。

3. 使用方向盘移动或复制装配部件时，何时可以使用设计意图面板？

   当选定了面且几何体是直接建模而不是顺序建模几何体时，可以在装配中将设计意图面板与方向盘结合使用。
