练习：处理区域

单击此处下载练习文件 。

将打开的装配已定义了两个区域。您将使用区域打开装配，然后添加新区域。

1. 单击文件选项卡→打开→浏览。
2. 在打开文件对话框中：
   1. 在练习文件所在的文件夹中选择 frame.asm。
   2. 将区域设为 right_front_tire，如图所示。



   3. 在对话框中，单击打开。
3. 观察显示区域 right_front_tire 的装配。

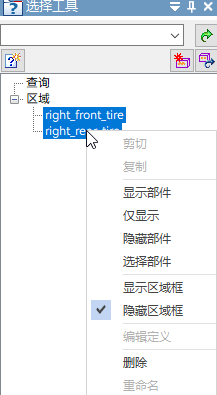

4. 在路径查找器上的选择工具选项卡中，右键单击区域 right_front_tire，然后单击显示区域框。



   Note:

   如果路径查找器不包含要查找的选项卡，如选择工具、零件库或装配族，则可以通过执行以下任一操作来显示它：

   • 选择视图选项卡→显示组→窗格，然后从菜单中选择选项卡名称。

   • 在任何其他打开的停靠窗口中（如图层选项卡或传感器选项卡），单击显示停靠窗口菜单按钮 ，然后选择选项卡名称。

5. 选择区域框，然后单击编辑定义，如图所示。

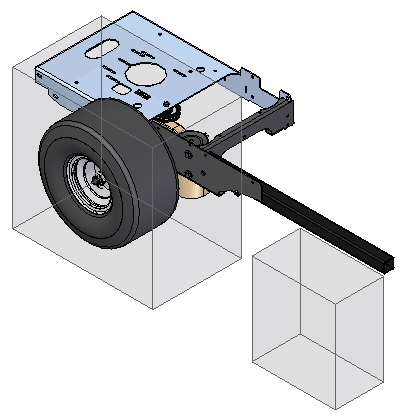

6. 在命令条上，将区域过滤器从重叠更改为内部，然后单击显示部件。观察结果。不会显示未完全包含在区域中的零件。



7. 单击完成，完成区域的编辑。

将修改现有区域的范围。

1. 在选择工具选项卡上，右键单击区域 right_rear_tire，然后单击显示部件。





2. 在选择工具选项卡上，右键单击区域 right_rear_tire，然后单击显示区域框。



3. 像编辑 right_front_tire 区域定义那样编辑区域 right_rear_tire 的定义。将区域过滤器设置为重叠，然后单击显示部件。



4. 在编辑定义命令条上，单击修改大小步骤。

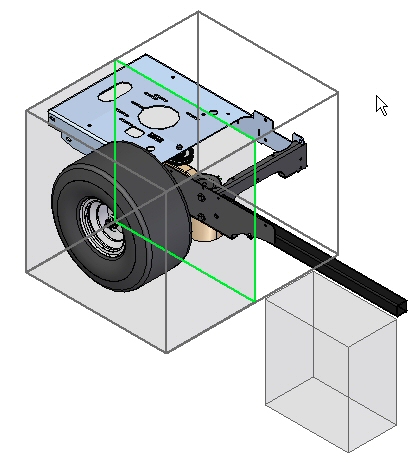

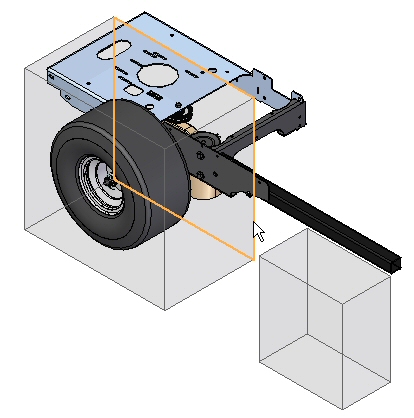

5. 选择所示的面。



6. 将面拖到显示的大致位置。



   Note:

   要准确定位面，请使用某个现有几何体上的关键点。零件必须处于活动状态，您才可以使用关键点。

7. 单击下一步。

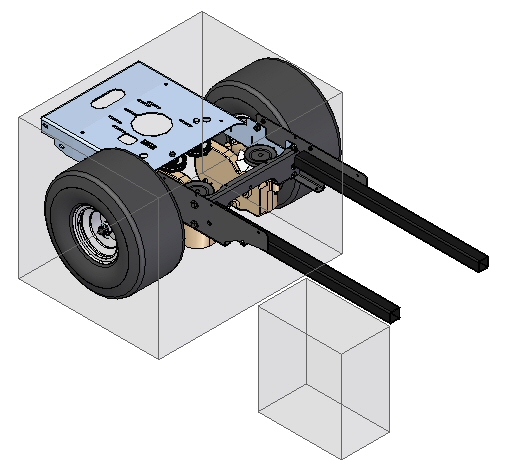

8. 将区域过滤器设置为重叠，然后单击显示部件。单击完成。



9. 在选择工具选项卡中，选择两个区域。右键单击并选择隐藏区域框。

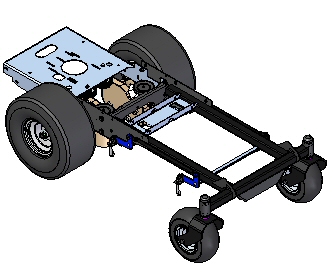

10. 在路径查找器中，右键单击 frame.asm，然后单击显示。





为左后方的装配创建新区域。

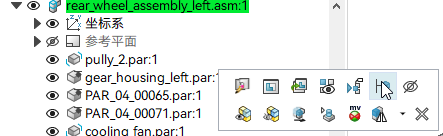

1. 在路径查找器中，右键单击子装配 rear_wheel_assembly_left.asm，然后单击激活。



2. 在路径查找器中，右键单击子装配 rear_wheel_assembly_left.asm，然后单击仅显示。



3. 在选择工具选项卡上，单击创建区域命令 。
4. 在选择零件步骤中，在路径查找器里选择 rear_wheel_assembly_left.asm，然后单击接受。

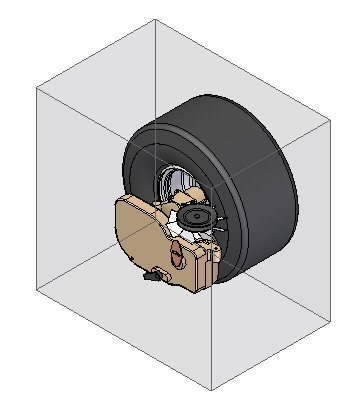

5. 单击下一步。命名区域rear_wheel_assembly，然后单击完成。于是便创建新区域。



6. 保存并关闭装配。本练习到此结束。

在本练习中，您已学会了如何使用区域来缩小装配的特定体积范围，从而确定工作重心。

1. 单击本练习窗口右上角的关闭按钮。

回答以下问题：

1. 什么是区域？
2. 区域命令位于何处？
3. 可以修改区域的范围吗？
4. 哪些选项可确定要在区域体积中显示的部件？
5. 是否有选项可指示使用区域打开装配？
6. 可以通过显示配置对话框使用区域来显示部件吗？

1. 什么是区域？

   区域可基于零件占据的空间体积定义装配中的一组部件。

2. 区域命令位于何处？

   可以在路径查找器的选择工具选项卡上创建和维护区域。

3. 可以修改区域的范围吗？

   通过移动其中一个矩形面，可以修改区域的范围。部件关键点可用于定位区域面。

4. 哪些选项可确定要在区域体积中显示的部件？

   可通过两个选项来显示区域体积中的部件。它们是：

   • 内部选项，仅显示完全包含在由区域定义的体积中的部件。
   • 重叠选项，显示有任何部分包含在由区域定义的体积中的所有部件。
5. 是否有选项可指示使用区域打开装配？

   在打开现有装配时，可通过一个选项指定在打开装配后控制部件显示的现有区域。

6. 可以通过显示配置对话框使用区域来显示部件吗？

   可以从显示配置对话框选择区域。
