练习：创建可调装配
本练习的目标是展示如何创建用于更高层装配中的可调装配。
在本练习中，您将创建和放置可调装配。
下载练习文件
将包含可调零件的装配放置到更高层的装配中
您要放置的装配随后将被定义为可调装配。

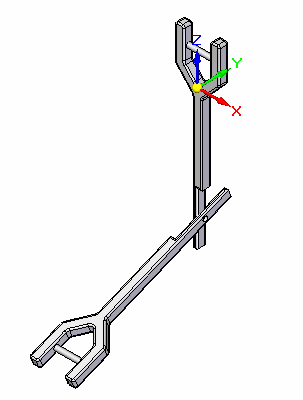

- 打开装配 arms.asm。激活装配中的所有零件。
- 将 shock_absorber1.asm 从零件库拖到装配窗口中。

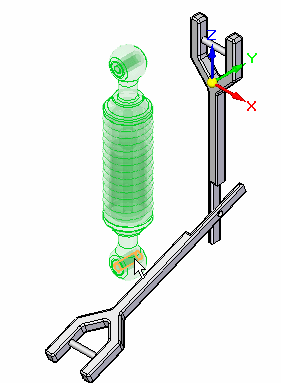

- 使用快速配合在 sleeve.par 中选择圆柱。

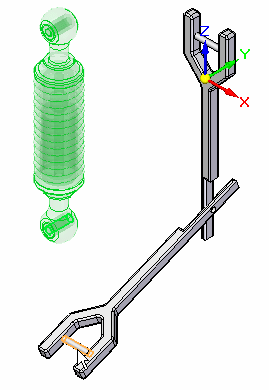

- 选择 arm.par 中所示的圆柱轴。

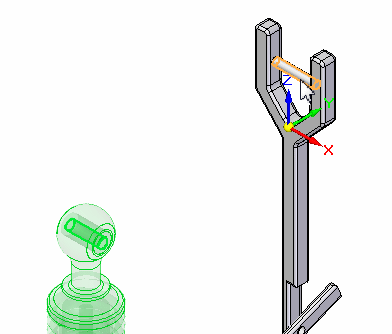

- 作为下一个关系，选择 sleeve.par 中所示的圆柱。

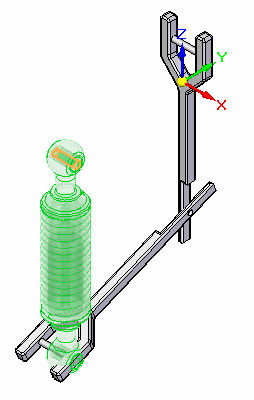

- 选择 arm.par 中所示的圆柱轴。
- 从命令条中选择置中关系类型。将选择类型设为双面。
- 按所示的顺序选择面。单击接受。
子装配已放置，并完全受到约束。
- 在路径查找器中观察装配的所有零件是否未完全定位。
使装配可调整
您要放置的装配将被定义为可调装配。

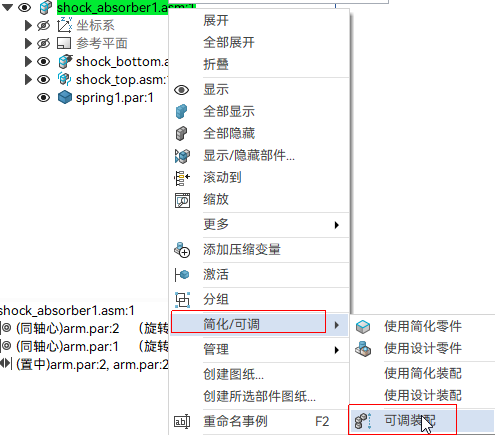

- 在路径查找器中，右键单击子装配
shock_absorber1.asm。单击简化/可调，然后单击可调装配。
- 单击确定以接受显示的警告消息。
- 在路径查找器中观察装配的所有零件是否未完全定位。因为装配可调整，所以支臂可以自由移动。
- 选择装配体→修改→拖动部件命令
。 - 如果分析选项对话框弹出，单击确定。

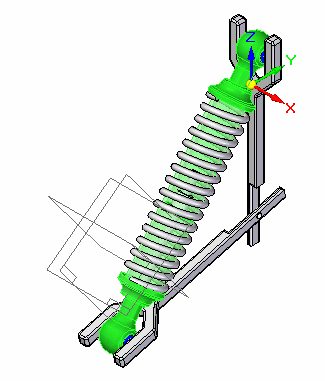

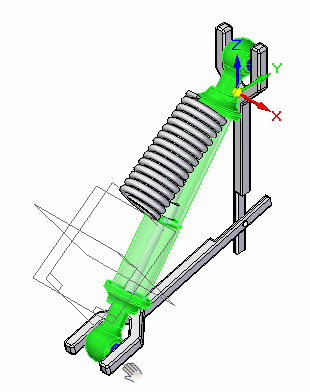

- 如图所示将 arm.par 拖到不同的位置。观察如何调整圆柱之间的间距，以及弹簧如何适应由支臂的新位置所定义的间距。

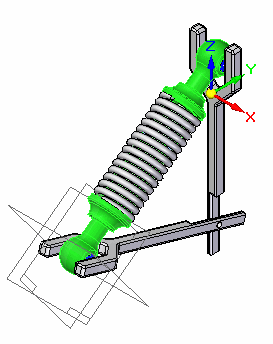

- 将支臂拖到几个不同的位置，并观察装配如何调整。
装配 shock_absorber1.asm 包含使用范围偏置定义的重合关系。这会限制减震器的行程。还可以使用线性元素作为实现此操作的方法。
- 保存并关闭装配。本练习到此结束。
在装配顶层中定义的电动机将移动欠约束零件。如果子装配包含电动机，则除非子装配可调，否则电动机不会移动不受约束的零件。
总结
在本练习中，您放置了含有可调零件的装配，并将该装配定义为可调装配。
- 单击本活动窗口右上角的关闭按钮。
测试您的知识：创建可调装配
回答以下问题：
- 可调装配的特点是什么？
- 如何将装配变为可调装配？
- 如果子装配中有电动机，希望该电动机控制欠约束零件的位置，您需要如何操作？
- 当子装配包含欠约束零件并且子装配可调时，可以在更高层装配中对欠约束零件进行约束。在哪里能查看和编辑用于定位零件的关系？
答案
- 可调装配的特点是什么？
在更高层装配中，指定子装配为可调可使用户在子装配的零件间放置定位关系。这对于固定子装配是不可能的。
- 如何将装配变为可调装配？
要使用可调装配功能，子装配在希望调整的移动范围内应为左侧约束。这便使得用户可以应用要在更高层装配而不是子装配中调整的关系。
- 如果子装配中有电动机，希望该电动机控制欠约束零件的位置，您需要如何操作？
将含有电动机的子装配变为可调子装配。
- 当子装配包含欠约束零件并且子装配可调时，可以在更高层装配中对欠约束零件进行约束。在哪里能查看和编辑用于定位零件的关系？
可以在路径查找器下部窗格的可调子装配中查看和编辑欠约束零件的关系。
