练习：创建毛坯体

单击此处下载练习文件。

1. 启动 天工 CAD。
2. 在文件菜单上，单击打开，再单击浏览。
3. 在打开文件对话框中，选中解压缩后的练习文件create_blank_activity_01.par，然后单击打开。

1. 选择工具选项卡→模型组→展平。
   Tip:

   由于您正在选择零件体，因此当您单击展平时，系统将自动选择创建毛坯命令。

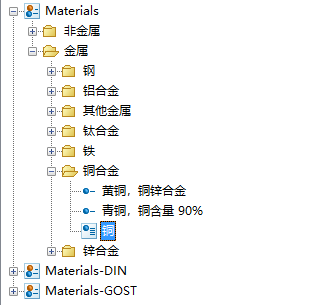

1. 在材料表对话框中，将材料设置为铜。
   Tip:

   如果材料已应用于模型，则不会显示天工 CAD 材料表对话框。

2. 单击应用于模型。

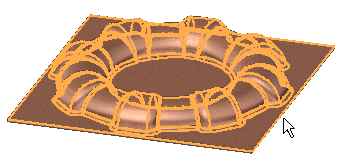

1. 选择 8 条高亮显示的相切面链。

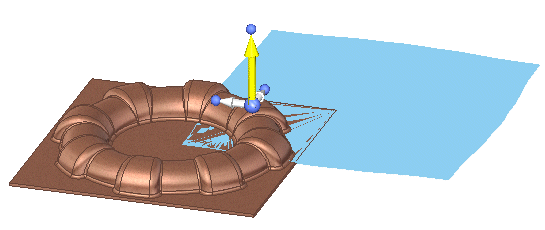

1. 单击高亮显示的手柄，以定义毛坯的绘图方向。



2. 在毛坯体命令条上，单击预览。



3. 在弹出的对话框上，单击确定。

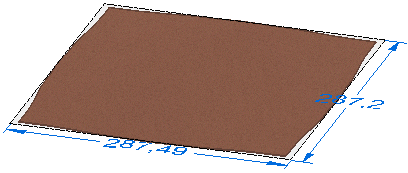

4. 单击命令条上的完成。

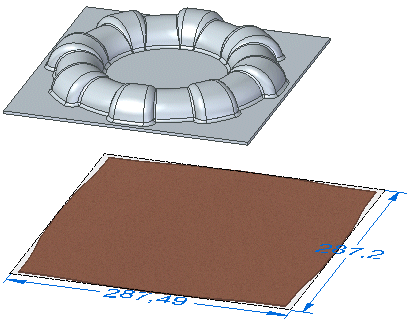

在本课中，您已在展平环境中创建零件模型的展平体。毛坯特征是零件模型在展平状态下的大致表现形式，指出创建最终零件所需的大致材料数量。

1. 创建毛坯有什么优点？
2. 您可以使用哪个命令创建展平体？
3. 您可以使用哪个命令创建展平曲面？
