练习：使用钣金设计中的卷边命令
本练习将演示如何在钣金件的边上创建卷边。在本练习中，您将：
- 在钣金件的单边上创建简单的卷边。
- 使用于创建卷边的选项多花样。
- 控制沿相邻厚度面放置的卷边的范围和端部处理。
下载练习文件
打开钣金文件
- 启动 天工 CAD。
- 在文件菜单上，单击打开，再单击浏览。
- 在打开文件对话框中，选中解压缩后的练习文件hem_activity_1.psm，然后单击打开。
- 在文件菜单中，单击另存为→另存为。
- 在另存为对话框中的文件框中，将零件保存为新名称或保存到新位置，以便使其他用户可以完成此练习。
在单条边上创建卷边
- 选择特征选项卡→钣金组→轮廓弯边列表→卷边命令
。 - 单击卷边选项按钮
。 - 将卷边类型设置为封闭，将弯边长度 1 设置为15mm。

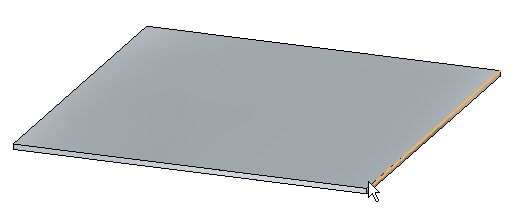

- 选择显示的边。

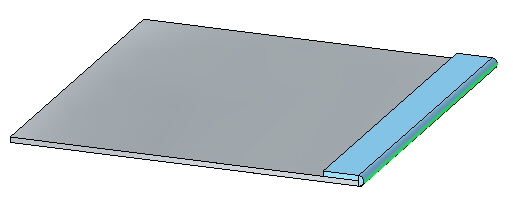

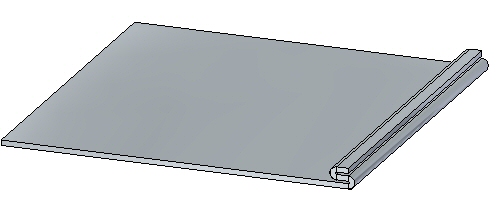

- 右键单击以完成所示的卷边。

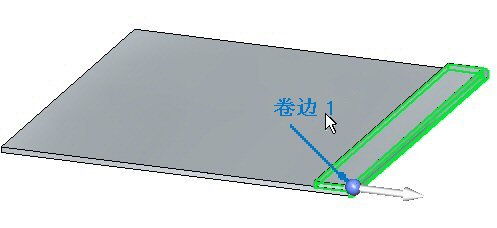

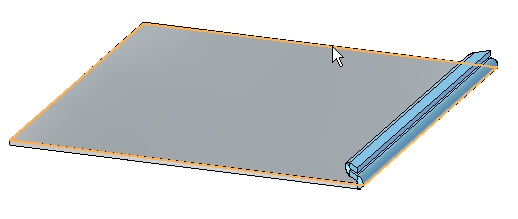

- 在路径查找器中单击卷边特征。单击编辑手柄以更改卷边上的设置。

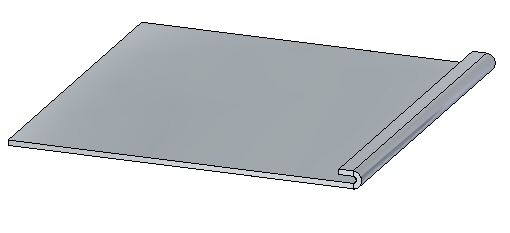

- 单击卷边选项按钮并将类型设置为开放。将折弯半径 1
设为1.50 mm。将弯边长度 1 设为6
mm，然后单击确定。如图所示，卷边已修改。

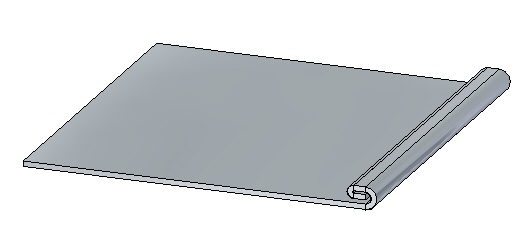

- 单击卷边选项按钮并将类型设置为 S
弯边。保留折弯半径和弯边长度的默认值，然后单击确定。如图所示，卷边已修改。

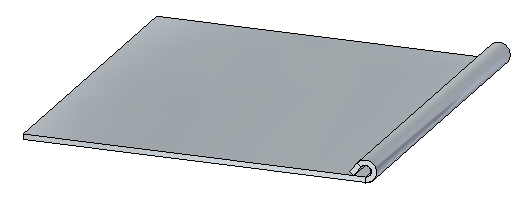

- 单击卷边选项按钮并将类型设置为卷曲。将弯边长度
1设置为11.25 mm，保留其余长度和半径的现有值，然后单击确定。如图所示，卷边已修改。
- 单击卷边选项按钮并将类型设置为闭环。保留折弯半径和弯边长度的默认值，然后单击确定。如图所示，卷边已修改。
- 关闭文件而不保存。
在多个相邻边上创建卷边
- 打开 hem_activity_2.psm。
- 单击卷边命令 。
- 单击卷边选项按钮 。
- 将卷边类型设置为 S 弯边。
- 选中斜接卷边选项，确保斜接角度为45°。

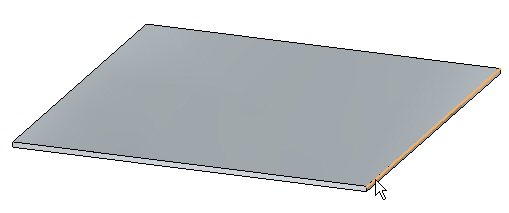

- 选择显示的边。
- 选择显示的边集。
由于已将选择类型设置为链，因此边集由零件的周长定义。如果需要单条边，则可以将选择类型设置为单个而不是链。

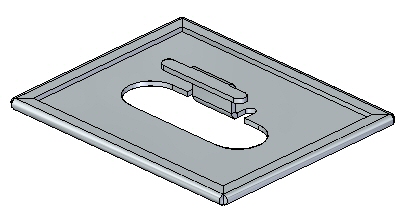

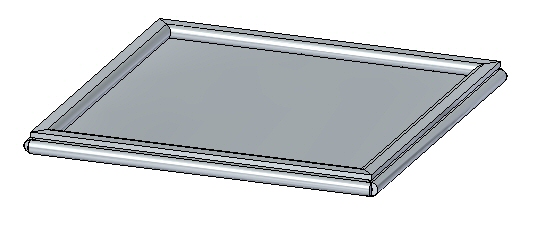

- 右键单击以接受卷边。

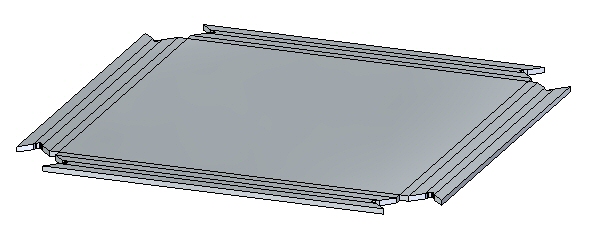

下面显示的是钣金件（如下所示）的展平图样。
另一练习中将包含展平图样创建。仅用于信息目的。
练习小结
在本练习中，您已在钣金件中创建了多种卷边。已学会如何设置参数以创建卷边，以及如何在需要时对值进行编辑。
- 单击本练习窗口右上角的关闭按钮。
测试您的知识 - 创建卷边
回答以下问题：
- 使用卷边选项定义三种可创建的卷边类型。
- 在定义卷边斜接过程中，使用正数值与使用负数值之间有何区别？
- 创建钣金卷边特征时，将至少列出创建卷边所需的三个选项。
