练习：从钣金件创建展平图样

单击此处下载练习文件 。

1. 启动 天工 CAD。
2. 在文件菜单上，单击打开，再单击浏览。

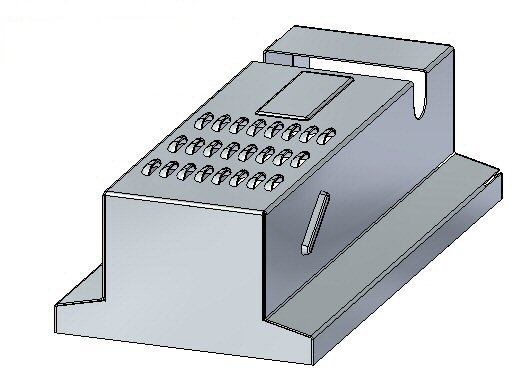

3. 在打开文件对话框中，选中解压缩后的练习文件flatpattern_activity.psm，然后单击打开。

1. 单击工具选项卡→模型组→展平。



   将显示展平图样命令条。

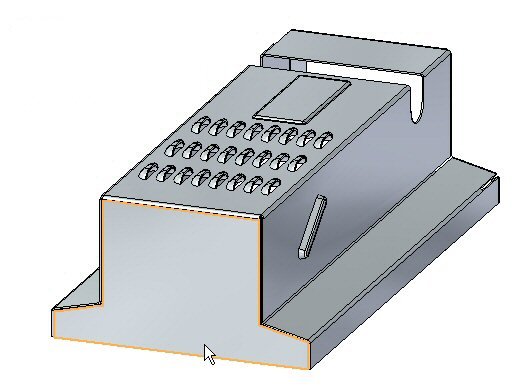

2. 选择所示的面。

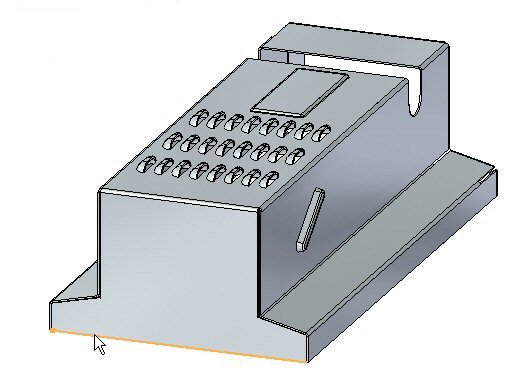

3. 选择显示的边以定向展平图样。



   Note:

   选择的边定义展平图样的 x 轴。

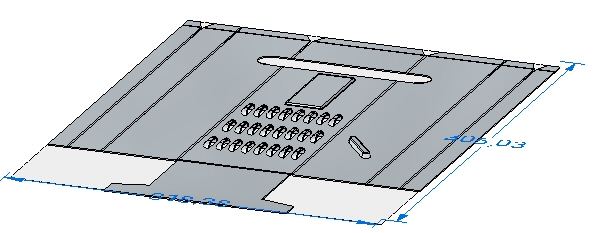

   展平图样已创建。



   请注意，路径查找器中存在一个用于展平图样的新选项卡。

1. 单击展平图样切割大小按钮。
2. 观察此对话框上的以下内容。
   • 可以显示展平图样尺寸的切割大小。
   • 可以设置警报以通知您切割大小是否大于所需大小。
   • 如果在展平状态中而不是在设计状态中选择此命令，则会显示当前的切割大小。
3. 关闭对话框。
4. 单击展平图样处理按钮。
   Tip:

   展平图样处理选项还可通过选择文件菜单→设置→选项来进行设置。

5. 将外拐角处理设置为倒角，并将外侧值设置为4.00 mm。单击应用。观察结果。倒角将应用到不包含倒圆的外侧拐角。



   此拐角处理仅显示在展平状态中，不显示在设计状态中。

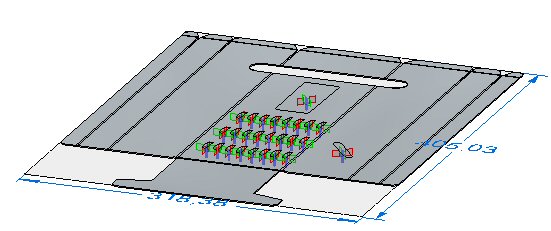

6. 将成形特征显示设为按特征循环和特征原点，然后单击应用。观察结果。



   将展平图样放置在 天工 CAD 工程图中的图纸上时，此显示控制着要放置的几何体。如果希望在图纸上放置草图或 3D 几何体，则需要在此处设置选项。

7. 将成形特征显示设为按特征原点，然后单击应用。观察结果。
8. 保存文件。

1. 单击文件菜单。
2. 单击另存为→另存为展平图样。
3. 将文件另存为 my_flat.dxf.

   某些数控机床可以直接读取 .dxf 文件。展平图样也可以保存为 天工 CAD 零件文件。

1. 单击文件选项卡。
2. 单击新建→当前模型的图纸。
3. 使用默认模板，并确保已选中运行图纸视图创建向导按钮，然后单击确定。
4. 在模型视图命令条上，单击图纸视图向导选项按钮。
5. 在图纸视图向导中，单击零件和钣金图纸视图选项中的展平图样选项。单击确定。
6. 单击图纸视图布局按钮。在图纸视图布局对话框中，选择俯视图，然后单击确定。
7. 单击以在图纸上放置展平图样，然后单击鼠标右键以完成该命令。



   此时将显示变形特征的特征原点（或敲击点）。这些均可通过尺寸标注来进行准确定位。

   图纸视图上的相切边显示表示折弯边的位置。

8. 关闭钣金文档而不保存。

在本课程中，您创建了一个展平图样并更改了显示选项。还在图纸页上放置了展平图样。

回答以下问题：

1. 描述创建展平图样所需的步骤。
2. 使用另存为展平图样命令保存展平图样时，可以使用的文件类型有哪些？
3. 展平图样中的特征原点是什么？
