练习：在钣金件中使用设计意图

下载练习文件

单击此处下载练习文件。

打开钣金文件

启动天工 CAD。
在文件菜单上，单击打开，再单击浏览。
在打开文件对话框中，选中解压缩后的练习文件design_intent_activity.psm，然后单击打开。

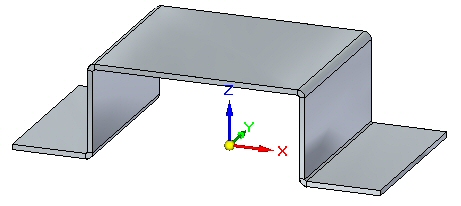

相对基本参考平面对称

Note:

在本练习中，通过在拉动一个手柄时查看动态预览效果，可以观察设计意图关系的行为。在很多情况下，只观察行为而不实际做出更改就是需要完成的任务。按下Esc键将退出命令，而不进行任何修改。如果错误地移动了弯边，可使用撤消命令将其恢复到原来位置。

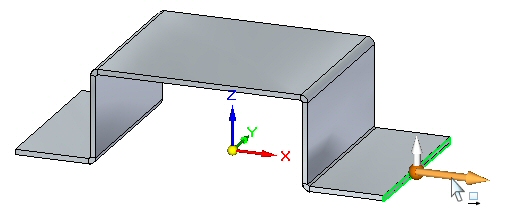

选择显示的面，然后单击主轴。
在设计意图对话框中，单击高级。
在高级设计意图面板上单击恢复按钮。
这会将设计意图关系项重置为默认值。

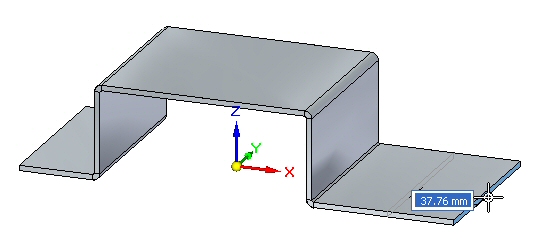

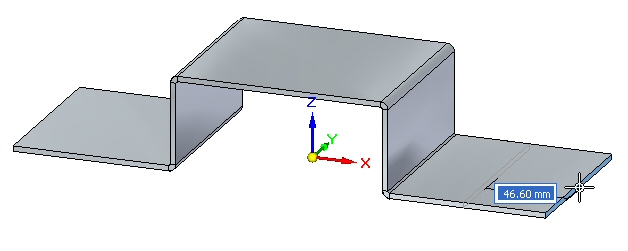

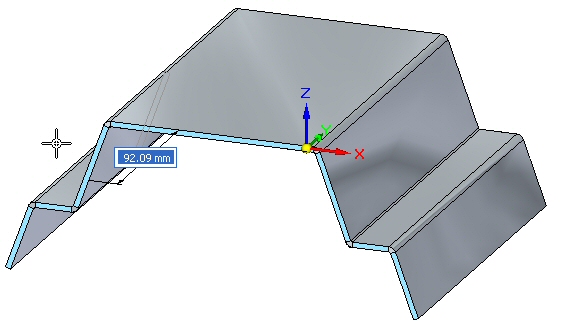

如图所示拖动手柄并观察行为，然后按Esc键。

Tip:
观察选择的弯边相对右 YZ 基本参考平面与异侧的弯边对称。对称关系控制着异侧弯边的行为。

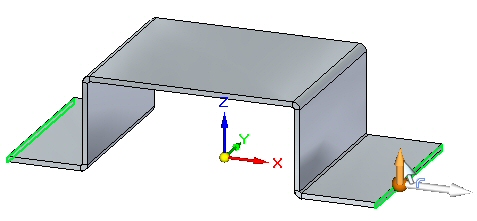

选择显示的面，然后单击主轴。
在高级设计意图面板中，关闭相对 YZ 基本参考平面对称。

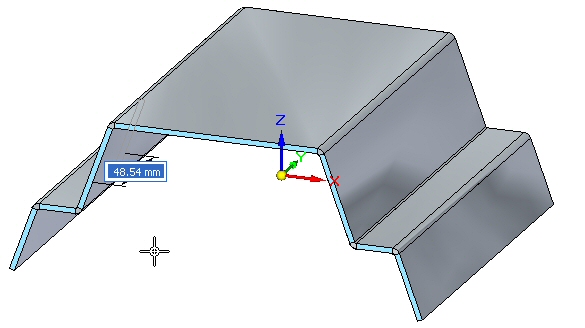

如图所示拖动手柄并观察行为，然后按Esc键。

Tip:
观察控制着相对 YZ 平面对称的设计意图关系已关闭，对厚度面的移动导致需要对弯边进行单独修改。

创建永久规则

将创建两个面之间的永久关系。

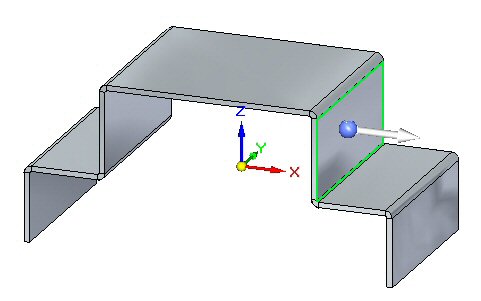

选择显示的两个面，然后单击弯边起始手柄。
在高级设计意图面板上单击恢复按钮。
这会将设计意图关系重置为默认值。

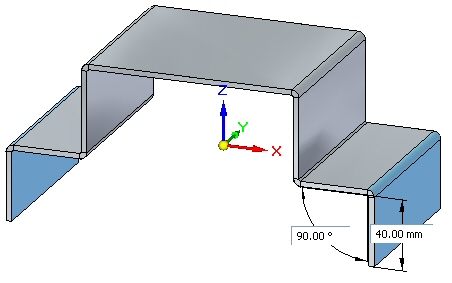

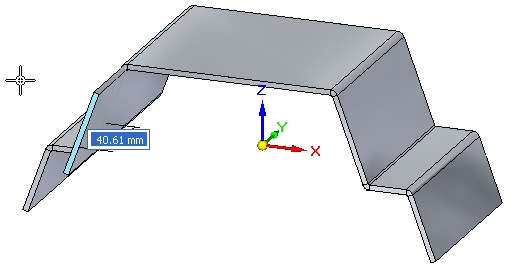

如图所示，将弯边起始手柄拖动 40.00 mm 的距离。
选择所示的面。
在折弯上定位方向盘，然后单击环面以旋转面，如图所示。

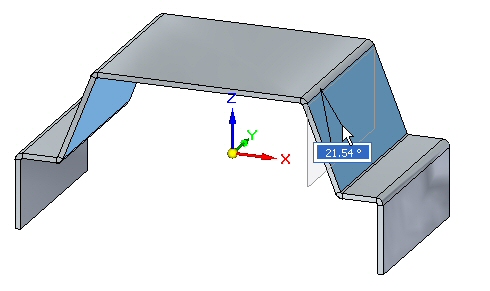

旋转面并观察行为，然后按Esc键。

观察相对基本参考平面对称导致异侧弯边保持对称状态。

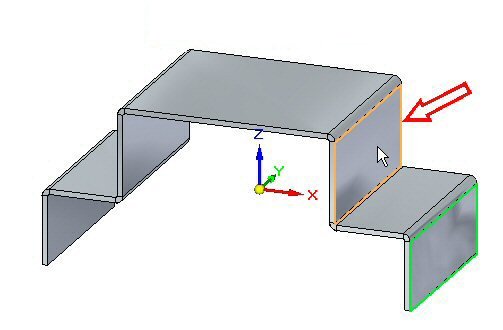

选择所示的面。
单击面相关->平行命令。
在命令条上，选择永久选项。选择所示的面。
单击绿色勾号以接受面的选择。
使两个面平行的永久关系已建立并显示在路径查找器中。

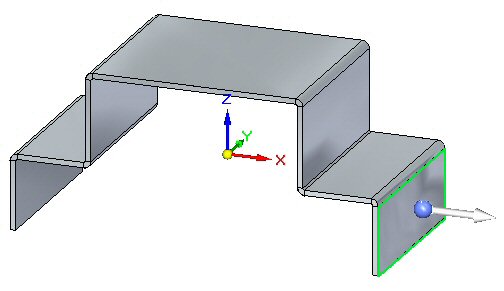

选择所示的面。

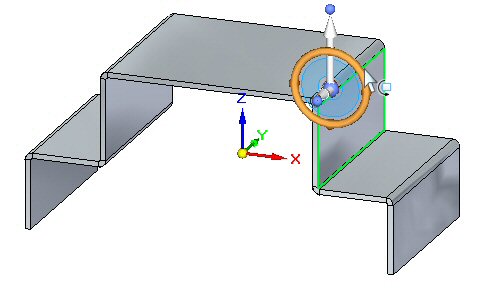

在折弯上定位方向盘，然后单击环面以旋转面，如图所示。
旋转面并观察行为。

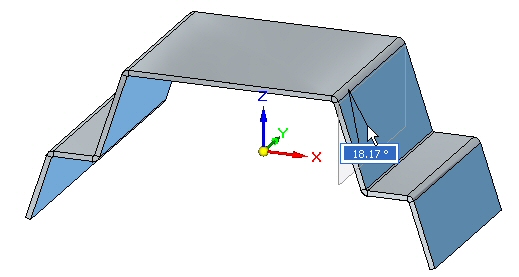

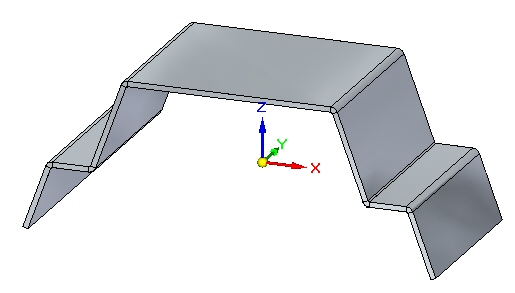

将面旋转20度。

观察相对基本参考平面对称导致异侧弯边保持对称状态。由于之前建立的永久关系，竖直弯边保持平行状态。

厚度链

厚度链是一种钣金独有的设计意图关系。

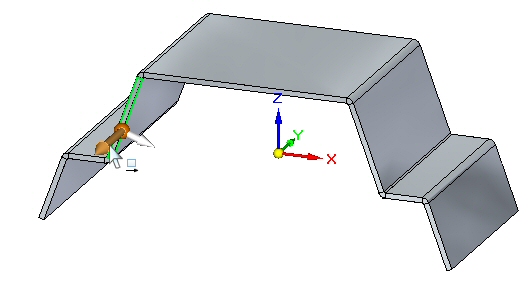

选择显示的厚度面，然后选择移动手柄。
在高级设计意图面板上单击恢复按钮。
如图所示拖动手柄并观察行为，然后按Esc 键。

观察影响行为的设计意图关系有厚度链、保持共面的面以及相对基本参考平面对称。
选择显示的厚度面，然后选择移动手柄。
在设计意图面板中，关闭对称关系。
如图所示拖动手柄并观察行为，然后按Esc键。

观察：影响行为的设计意图关系有厚度链和保持共面的面。
选择显示的厚度面，然后选择移动手柄。
关闭保持共面的面关系。
如图所示拖动手柄并观察行为，然后按Esc键。

观察：当选中某个面且该面属于某个厚度链时，该厚度链的保持共面的面将被覆盖。在下一步中将出现此情况。
选择显示的厚度面，然后选择移动手柄。
打开保持共面的面，关闭厚度链关系。
如图所示拖动手柄并观察行为，然后按Esc键。

观察：即便打开保持共面的面，但由于厚度链处于关闭状态，因而只有选定的面会移动。
按如图所示大致创建除料。

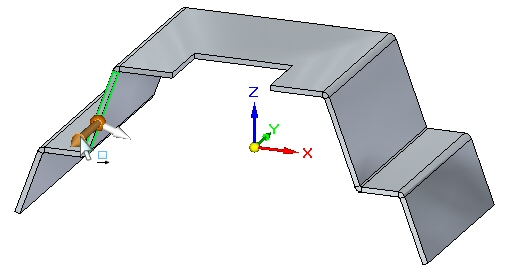

选择显示的厚度面，然后选择移动手柄。
打开保持共面的面，关闭厚度链。

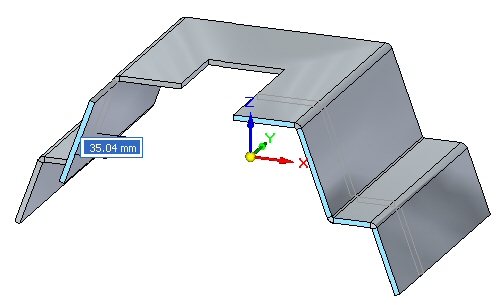

如图所示拖动手柄并观察行为，然后按Esc键。
Tip:
- 即便打开保持共面的面，但由于厚度链处于关闭状态，因而只有选定的面会移动。保持共面的面不会应用到驻留在厚度链中的面。
- 厚度链还可以由通过折弯连接的非平面厚度面组成，如以下示例所示。箭头指向通过二次折弯创建的面，此面与其他厚度面不共面。
