练习：弯边和拐角条件

单击此处下载练习文件。

1. 启动 天工 CAD。
2. 在文件菜单上，单击打开，再单击浏览。
3. 在打开文件对话框中，选中解压缩后的练习文件flange_activity.psm，然后单击打开。

   此钣金件的材料厚度为 1.50 mm，折弯半径为 1.00 mm。

4. 在文件菜单中，单击另存为→另存为。
5. 在另存为对话框中的文件框中，将零件保存为新名称或保存到新位置，以便使其他用户可以完成此练习。

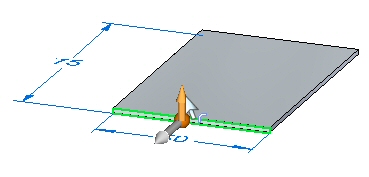

1. 选择显示的面，然后单击弯边起始手柄。

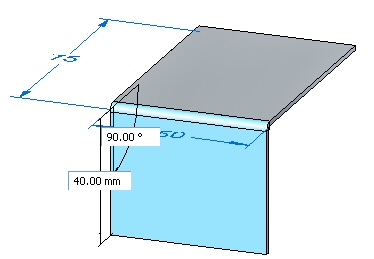

2. 使用默认参数创建长度为 40.00 mm 的弯边。

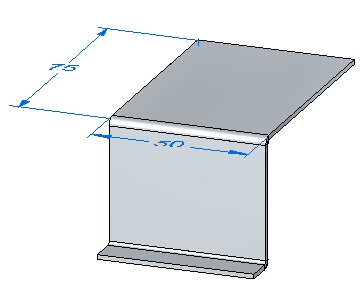

3. 创建长度为 10.00 mm 的弯边，如下所示。



   以下步骤将演示拐角止裂口的不同选项。

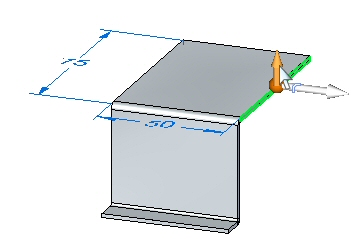

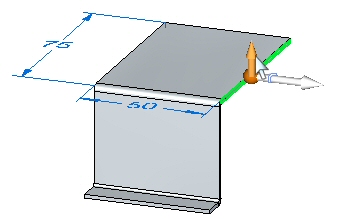

4. 选择显示的面，然后单击弯边手柄。

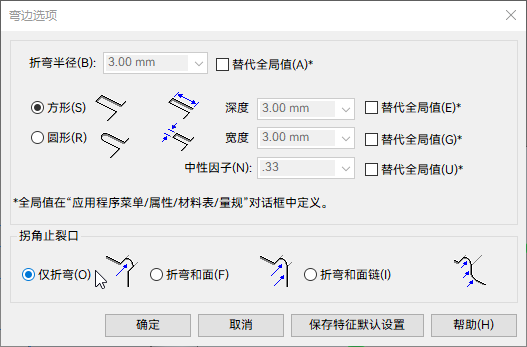

5. 单击弯边选项，确保将拐角止裂口设置为仅折弯。

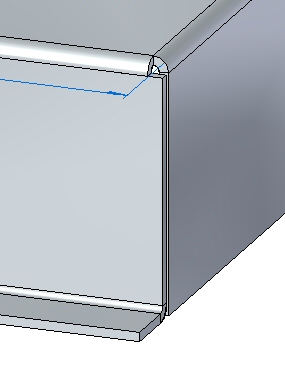

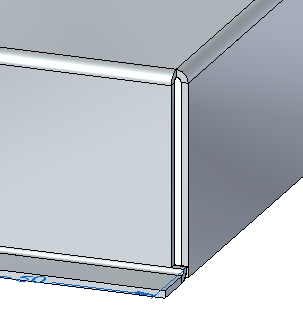

6. 将弯边拉到刚才创建的弯边底部端点上。观察拐角止裂口。



7. 单击撤消命令可移除刚才创建的弯边。
8. 选择显示的面，然后单击弯边手柄。单击弯边选项按钮并将拐角止裂口设置为折弯和面。



9. 将弯边拉到与上一步中相同的位置。观察拐角止裂口。



10. 单击撤消命令可移除刚才创建的弯边。
11. 选择显示的面，然后单击弯边手柄。单击弯边选项按钮并将拐角止裂口设置为折弯和面链。



12. 将弯边拉到与上一步中相同的位置。观察拐角止裂口。



13. 关闭文件而不保存。

1. 打开 relief_activity.psm。

   此钣金件的材料厚度为 1.50 mm，折弯半径为 1.00 mm。

2. 选择显示的面，然后选择弯边起始手柄。

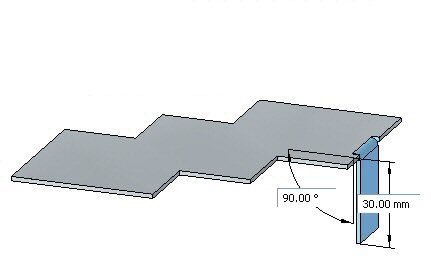

3. 单击部分弯边 选项，创建长度为 30.00 mm 的弯边。



   已创建宽度等于 1/3 所选厚度面的部分弯边，且选择点定义部分弯边的边。使用尺寸可以将弯边修改为所需宽度，从而控制宽度。

4. 单击智能尺寸命令。

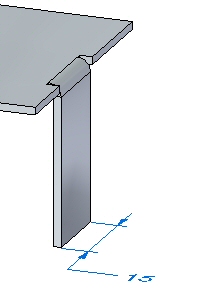

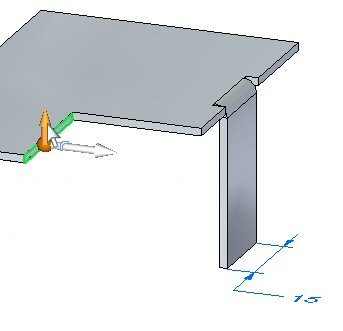

5. 在刚才创建的弯边的底部边上放置尺寸。通过编辑尺寸，将弯边的宽度更改为15 mm。



6. 按Esc退出智能尺寸命令。
7. 选择所示的面。

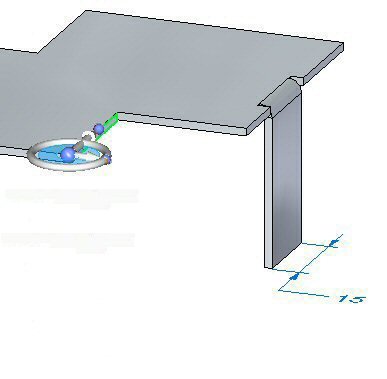

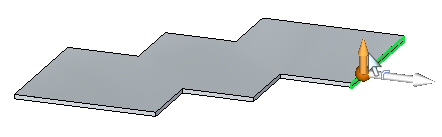

8. 通过将方向盘移动到厚度面的末端，可以更改起点的原点。将方向盘移动到所示位置。



9. 然后从命令条中选择弯边命令。

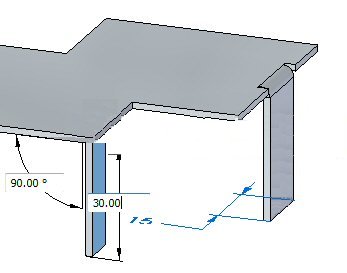

10. 单击部分弯边选项，创建长度为 30.00 mm 的弯边。



    此弯边部分弯边的原点位于厚度面的末端，厚度面长度 1/3 处。

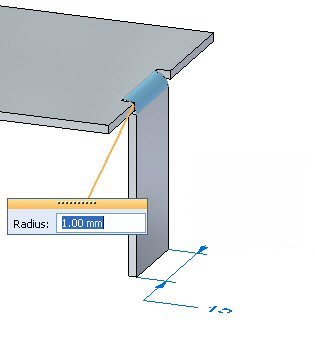

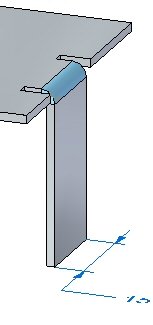

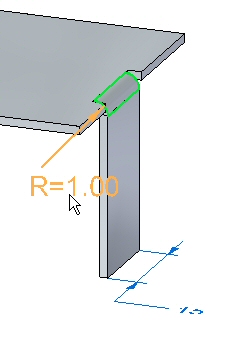

1. 选择显示的折弯，然后单击编辑特征手柄。



2. 单击折弯选项 按钮。



3. 选择深度字段旁边的替代全局值，并将深度更改为3。重复该步骤，以将宽度更改为 2.00 mm。



4. 在退出折弯选项对话框之前，使用不同长度、宽度和类型的折弯止裂口进行练习并观察结果。
5. 关闭钣金文档而不保存。

1. 打开 corner_activity.psm。

   此钣金件的材料厚度为 1.50 mm，折弯半径为 1.00 mm。

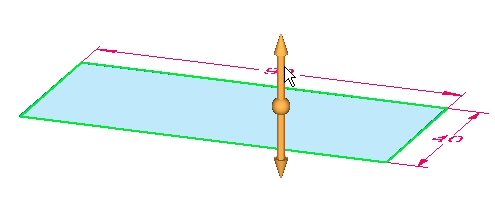

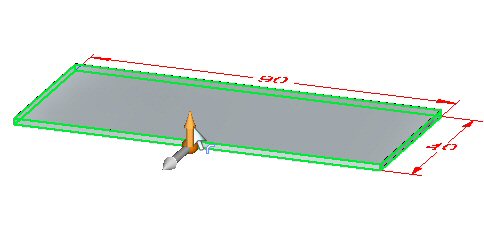

2. 选择显示的区域，并通过向上拉手柄创建平板。



3. 选择所有厚度面，然后单击弯边起始手柄。

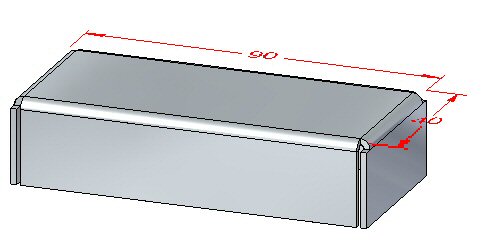

4. 如图所示，创建长度为 20.00 mm 的弯边。


   Tip:

   当使用多条厚度边创建弯边时，观察以下内容：

   • 首先折弯较短的边。
   • 当需要时，在较长边上创建止裂口。

   遇到相同长度的 3 个或多个厚度面时：按照长度和平行度对厚度面分类。首先折弯平行面。

5. 单击二折弯角命令。
6. 在命令条上，单击重叠拐角。

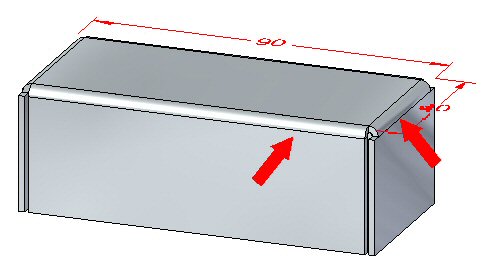

7. 选择下面显示的两个折弯。



   此命令将封闭以上选择的两个折弯的拐角。

8. 如果出现警告消息框且其中的消息指出间隙值无效，请退出该消息框。
9. 将重合度更改为0.75，间隙值更改为0.30 mm，观察结果。
10. 单击翻转选项并观察结果。
11. 单击封闭拐角选项。观察拐角是如何封闭的。
12. 将拐角处理改为封闭，并将间隙值设为0.30mm。观察更改。
13. 将拐角处理更改为圆形除料，并将间隙值设置为 0.40 mm。将直径设置为1.50 mm。观察更改。
14. 关闭钣金文档而不保存。

1. 打开 bend_activity.psm。

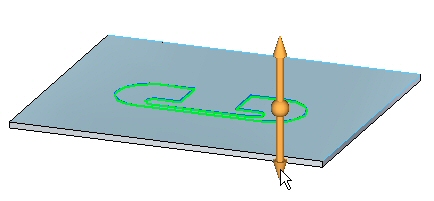

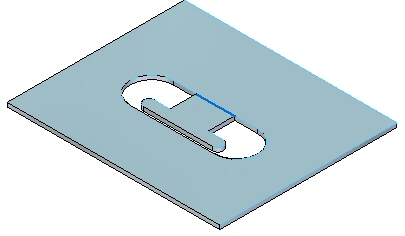

2. 选择显示的区域，然后创建除料。

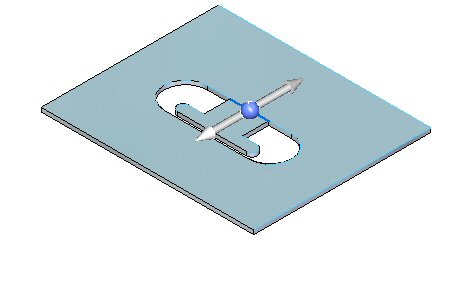

3. 在平板上绘制如图所示的直线。



4. 单击折弯命令。
5. 选择如图所示的直线。



6. 选择材料在外选项。



7. 选择所示的边。请注意横贯层面长度的折弯的范围。



8. 单击折弯选项按钮。
9. 取消选择延伸轮廓，然后单击确定。

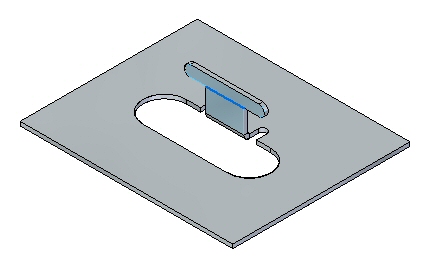

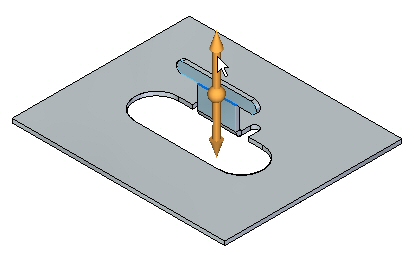

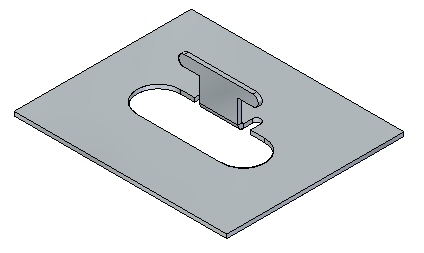

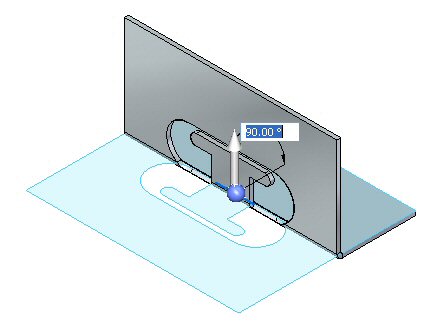

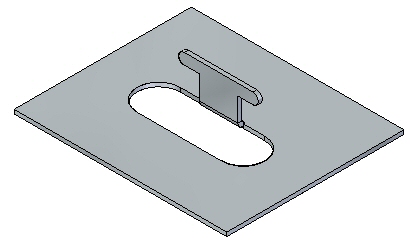

10. 右键单击以完成折弯并添加弯边。显示结果。

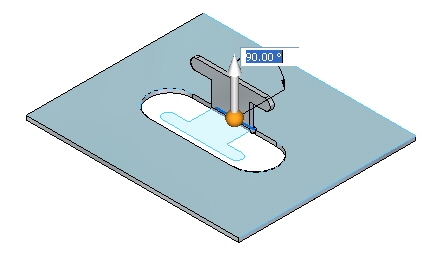

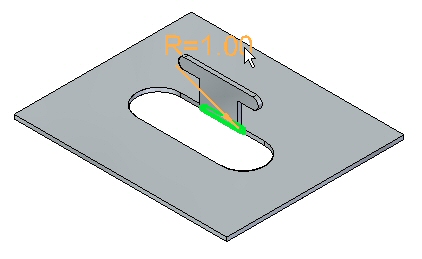

1. 选择折弯，单击如图所示的编辑手柄。



2. 单击折弯选项按钮，将止裂口设置为以宽度5mm 和深度5 mm 进行倒圆。



   可以在上一步创建折弯期间对止裂口进行设置。在此时更改止裂口的目的是为了演示编辑之前放置的特征的能力。

3. 在平板上绘制如图所示的直线。



4. 单击折弯命令。
5. 选择如图所示的直线。



6. 选择材料内侧选项。



7. 右键单击以完成折弯。

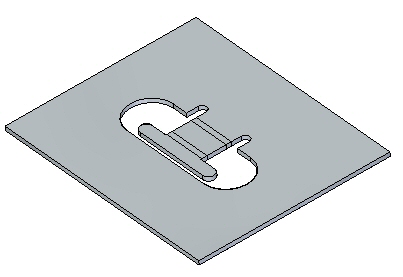

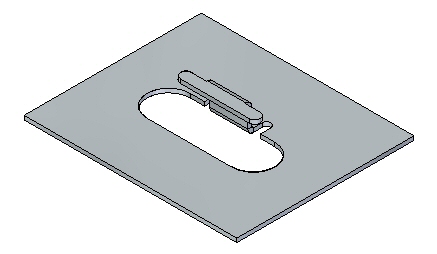

8. 旋转视图并检查刚才放置的两个折弯。将显示展平图样。



   放置的两个折弯使用现有材料的长度创建弯边。将此工作流与另一练习中的二次折弯命令进行比较。

   创建展平图样这一操作将在另一练习中进行。

9. 关闭文件而不保存。

1. 打开 move_activity.psm。
2. 选择所示的面。

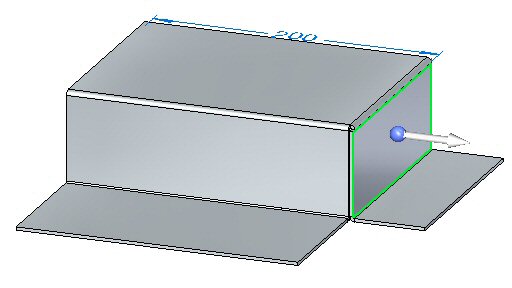

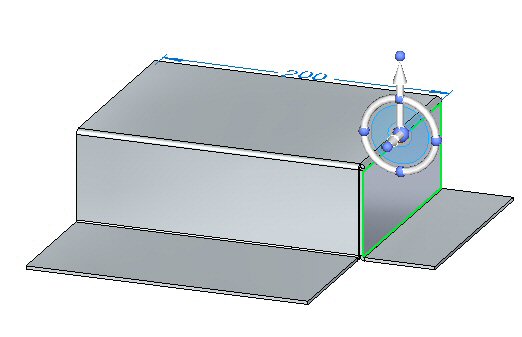

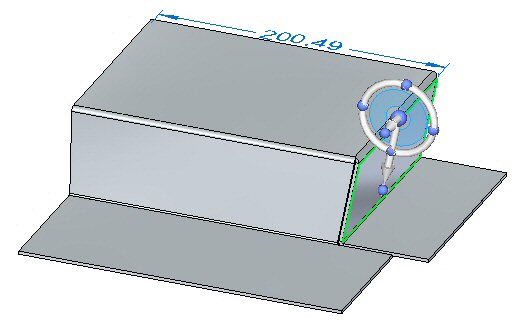

3. 选择方向盘的原点，然后定位方向盘，如图所示。

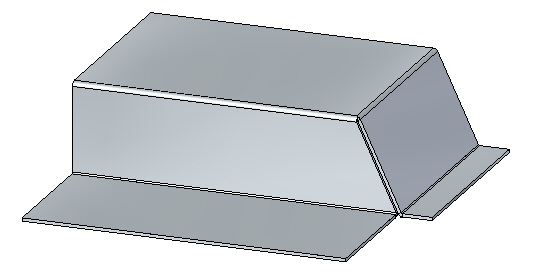

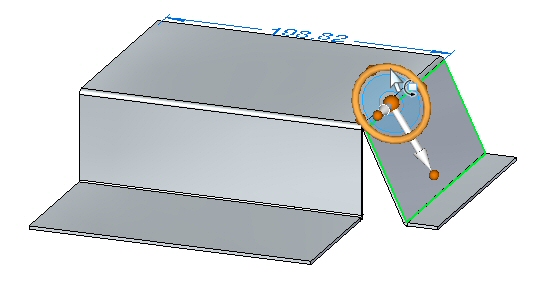

4. 选择方向盘环面，并将弯边旋转25°角，如图所示。


   Tip:

   在移动面时，较低的水平弯边会被缩短。通过调整所保留的设计意图面板关系并将弯边的组件添加到选择，可以使水平弯边维持 90度折弯角。

5. 单击二折弯角命令。

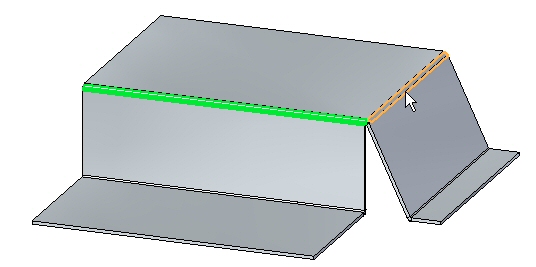

6. 选择显示的两个折弯。



   拐角已封闭。



7. 选择所示的面。



8. 在设计意图对话框上单击高级，并确保在高级设计意图面板中没有激活保持厚度链选项。

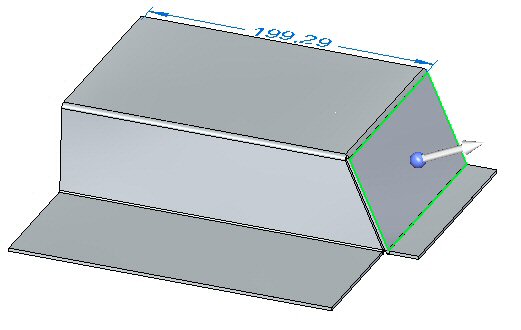

9. 选择方向盘环面，并将弯边旋转-35°角，如图所示。



   封闭拐角仍然为封闭状态，且修改了与拐角关联的两个弯边。

10. 关闭钣金文档而不保存。

在本练习中，您已放置了弯边和部分弯边。编辑了折弯的端点和拐角处理。使用了两个折弯交点处相邻厚度面的封闭拐角。折弯已放置在图层面上，并从这些折弯创建和编辑了弯边。
