练习：使用钣金设计中的二次折弯和倒角命令

单击此处下载练习文件。

1. 启动 天工 CAD。
2. 在文件菜单上，单击打开，再单击浏览。
3. 在打开文件对话框中，选中解压缩后的练习文件jog_activity.psm，然后单击打开。

1. 选择投影到草图命令 。

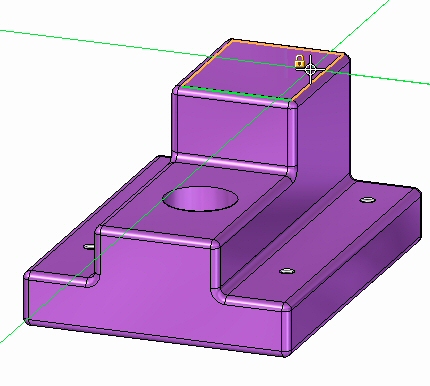

2. 将草图平面锁定到零件最顶部的面上。



3. 如果出现投影到草图选项对话框，单击取消以将其关闭。

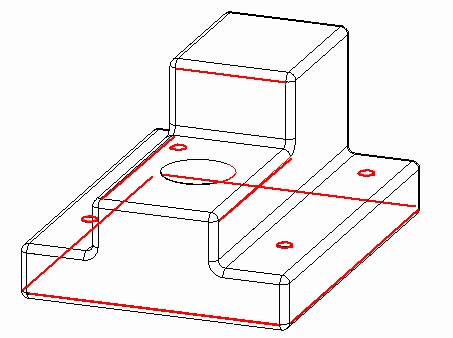

4. 使用该命令，将以下几何体包括在草图中：
   • 基准点周围的外部边。只需要包括直边。



   • 5 个孔。

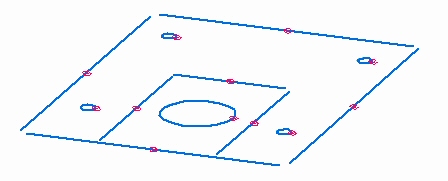

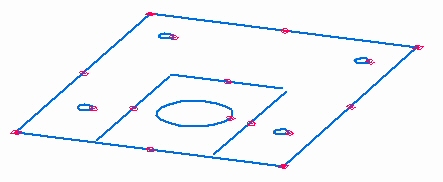

   此时将出现草图，如图所示。



5. 单击修剪拐角命令 并修剪外部直线，以使它们相交并形成封闭区域。

   此时将出现草图，如图所示。



6. 选择所示的区域。

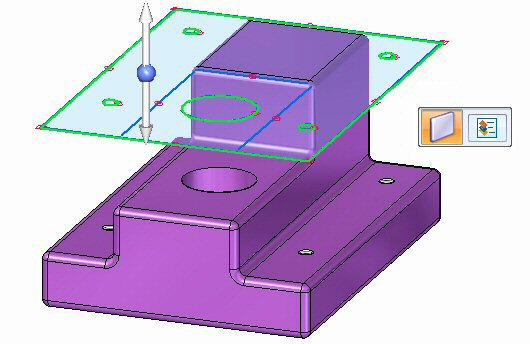

7. 单击顶部箭头以在零件几何体上创建基本特征，如图所示。

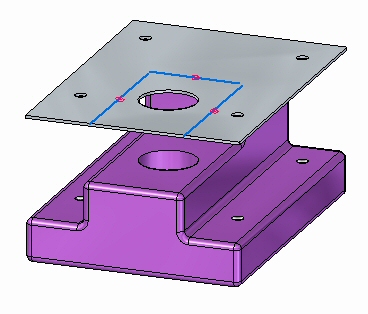

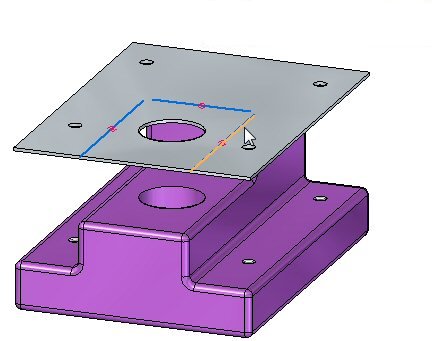

1. 单击二次折弯命令 并选择显示的线。

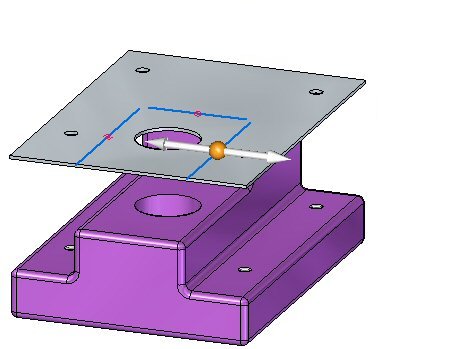

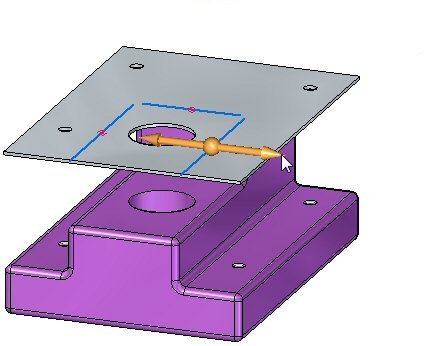

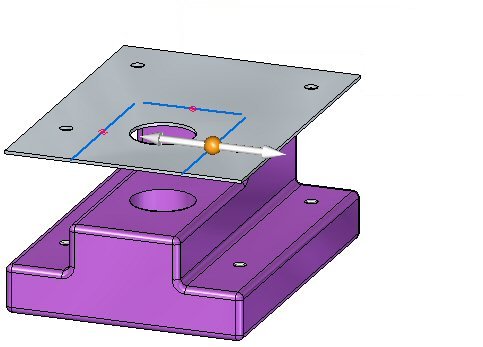

2. 选择方向箭头，如图所示。



3. 在命令条上，选择材料在外选项。



4. 在命令条上选择到凹模的尺寸 选项。

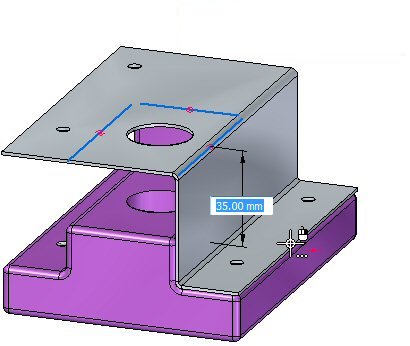

5. 通过单击零件较低面上的关键点，将二次折弯向下拖动。



   二次折弯已创建。

1. 注意与刚才创建的二次折弯有关的以下内容：
   • 按下Ctrl+T将视图旋转到俯视图。注意到，零件中的孔仍然与钣金中的孔保持对齐状态。



   • 按下Ctrl+F将视图旋转到前视图。

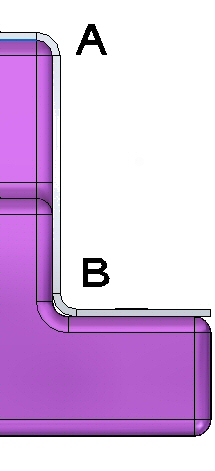

     在上图中 (A) 处，钣金与零件上 2.0 mm 的倒圆完全适合，这是因为折弯半径是 2.0 mm。材料厚度是 1.0 mm。外部半径是这两个值的总和，为 3.0 mm。在底部折弯 (B) 上，钣金因此而不完全适合。在下一步中，将对折弯半径进行修改，以便将钣金件正确定位在 (B) 处。

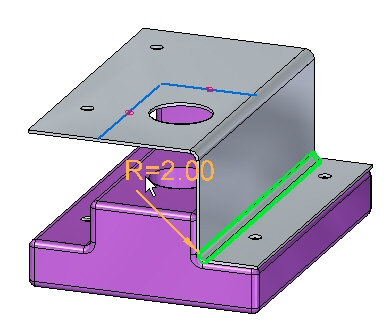

2. 按下 Ctrl+J 以旋转视图。选择显示的折弯，然后单击文本。这将允许对该折弯的折弯半径进行编辑。



3. 将折弯半径更改为1.0mm。

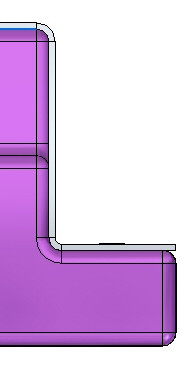

4. 按下Ctrl+F 将视图旋转到前视图。观察折弯。

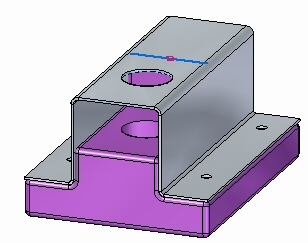

5. 使用相同步骤将二次折弯放置在零件的另一侧，然后修改较低折弯上的折弯半径。结果如下图所示。

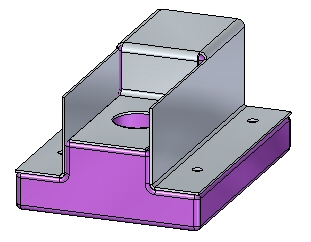

6. 使用草图中的其余线放置最后一个二次折弯。修改较低折弯上的折弯半径。结果如下图所示。



在此步骤中，除料命令将用于修剪竖直弯边上的不必要零件。

1. 选择投影到草图命令 。

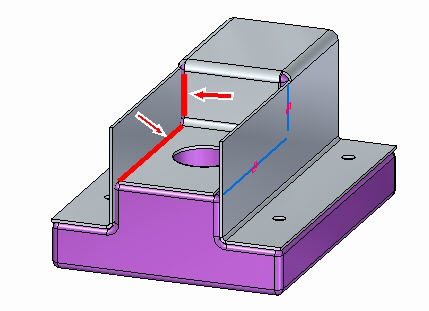

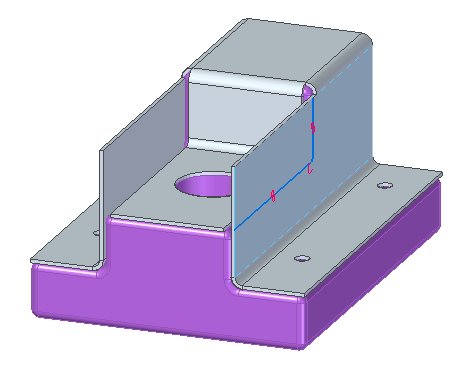

2. 将草图平面锁定到竖直弯边的外部面，并在草图中包括以下几何体：



3. 单击倒圆命令，在两条线之间放置 1 mm 倒圆。

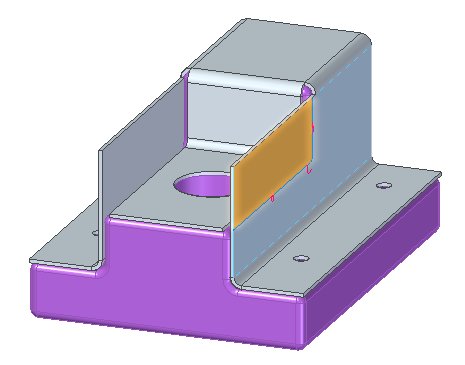

4. 选择所示的区域。



   选择区域将启动除料命令。

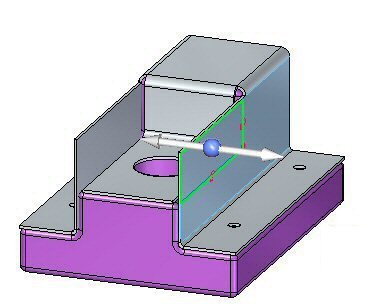

5. 将面法向切割类型选项设为中位平面切割，并将范围选项设置为贯通。

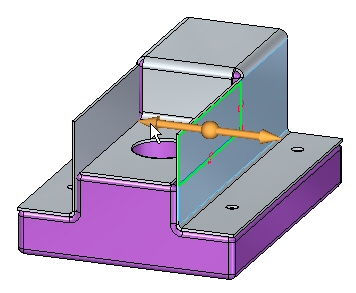

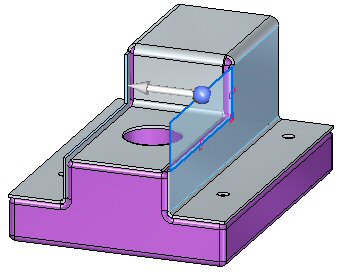

6. 单击左箭头。



   弯边已修剪。



7. 右键单击以完成修剪。

在此步骤中，倒角命令将用于对钣金拐角进行倒圆操作。

1. 单击钣金倒角命令 。
2. 在命令条中，将拐角类型设为半径拐角，将选择类型设为面。

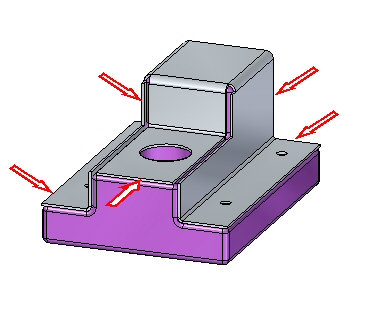

3. 选择显示的 5 个面并输入半径 2.0 mm。

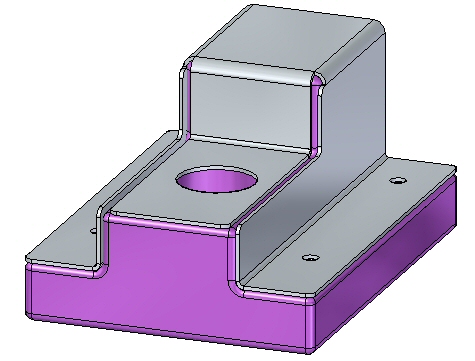

   显示结果。本练习到此结束。



在本练习中，您已创建了钣金基本特征，并使用二次折弯命令围绕现有零件形成了钣金。根据需要修改了折弯半径，然后使用除料命令和倒角命令完成模型。

1. 单击本练习窗口右上角的关闭按钮。

回答以下问题：

1. 二次折弯命令在钣金文档中有何作用？
2. 是否说明放置二次折弯时的材料侧选项？
