练习：拆分和重用路径

单击此处下载练习文件。

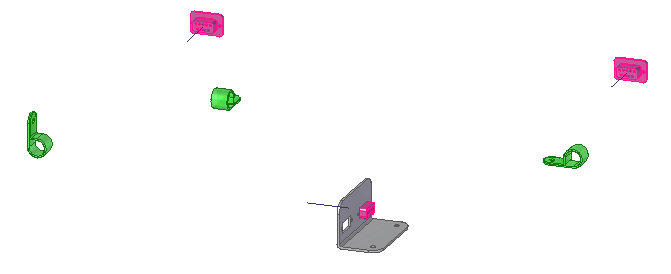

1. 打开装配文件 path_reuse.asm 。



1. 单击工具选项卡→环境组→电气布线 命令。

   系统将显示线束设计环境。功能区包含用于创建线束导体（电线、电缆或线扎）的命令。

   本练习的大部分内容将使用路径查找器完成。

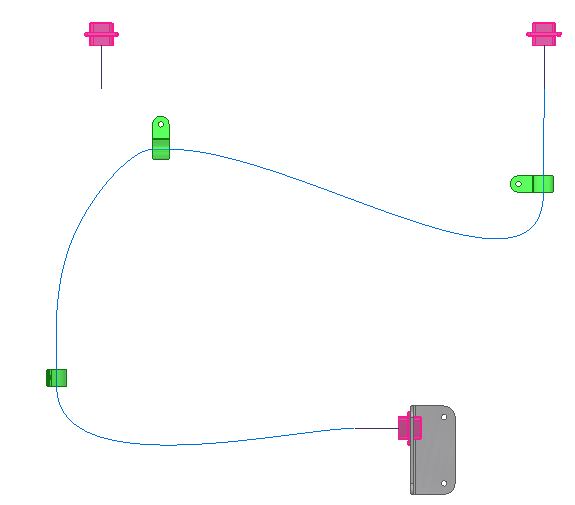

1. 按 Ctrl+T 切换到俯视图。



1. 单击主页选项卡→路径组→拆分路径按钮 。

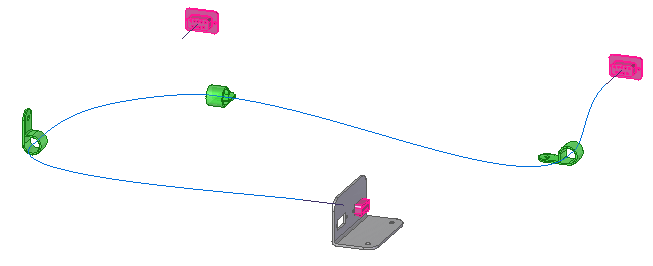

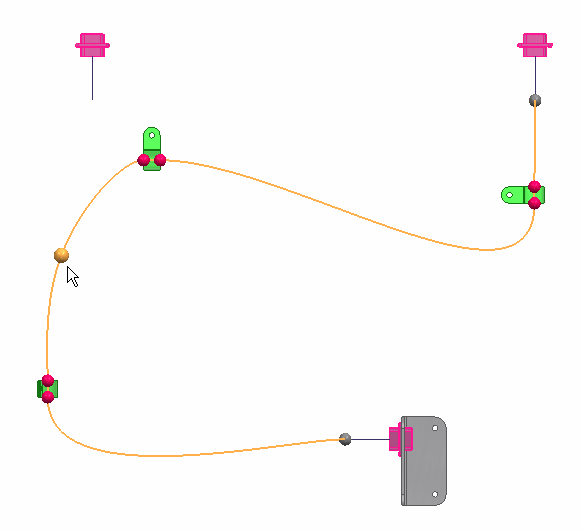

2. 单击图中所示的高亮显示编辑点，以拆分路径。



   可以看到，路径查找器的路径节点上现在有两个条目。



1. 单击主页选项卡→路径组→路径按钮。

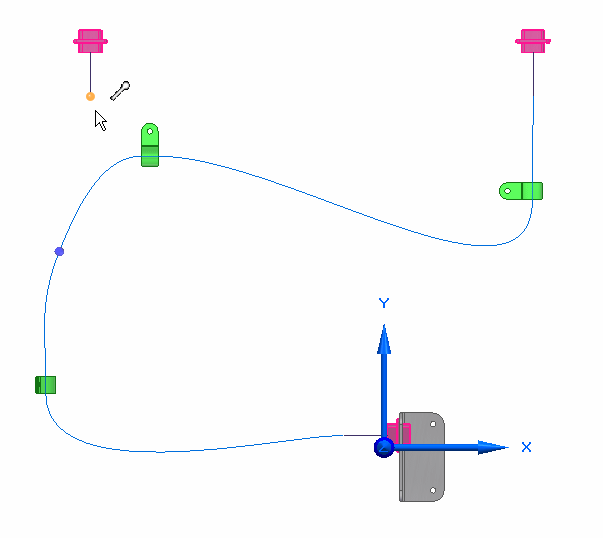

2. 在路径命令条中，将定位过滤器选项设为端点，然后单击下图所示的端点以定义路径的起点。



3. 单击高亮显示的端点，以定义新路径的终点。

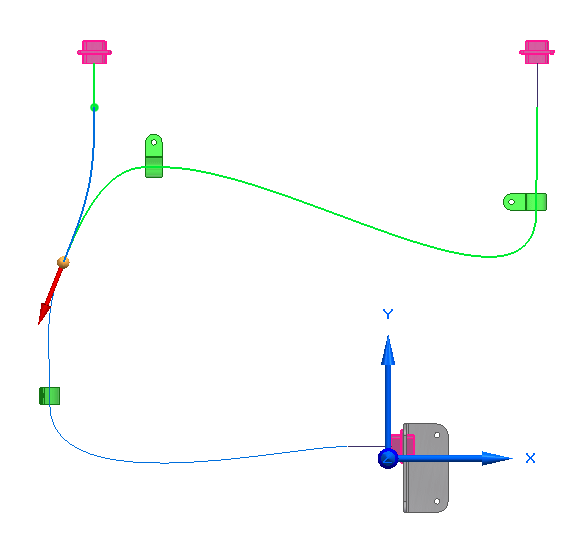

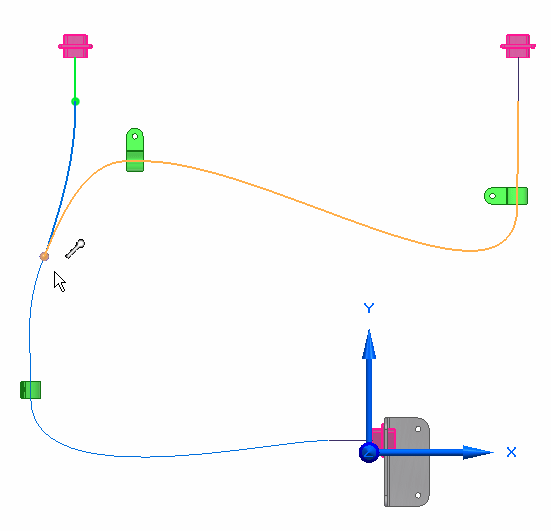

4. 观察下图中的箭头。如果箭头指向下，则新创建的路径与高亮显示的路径之间会建立相切关系。



   Note:

   如果箭头指向上，如下所示，则需要移动正创建的路径末端以在两个路径之间建立相切关系。



   要执行此操作：

   1. 单击命令条上的接受按钮。
   2. 单击图中所示路径。

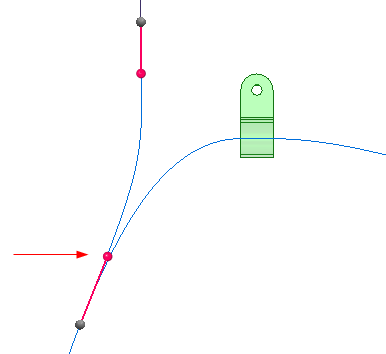

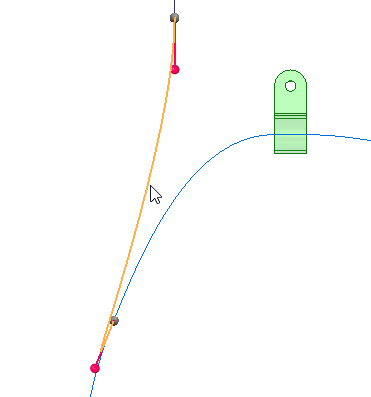

   3. 按住红点并拖动，将路径末端拖至路径终点上方，如图所示。
5. 在路径命令条上，单击接受按钮，然后单击完成。
6. 在路径命令条上，单击取消。

   可以看到，在路径查找器的路径节点上，现在有三个条目。



1. 按 Ctrl+I 切换到正等测图。

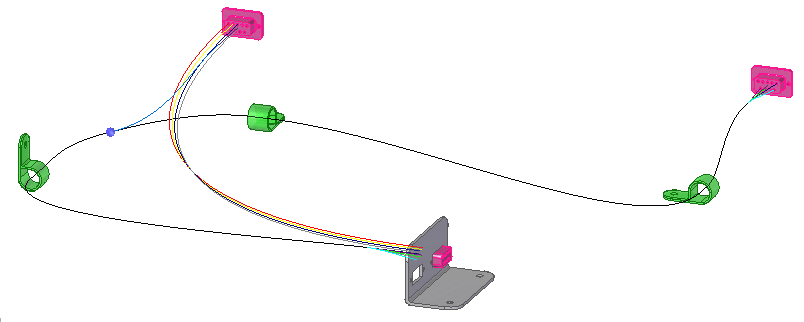

1. 单击路径查找器中的电线节点，然后在关联工具条上单击显示按钮 。



1. 单击主页选项卡→电气布线组→线扎命令 。

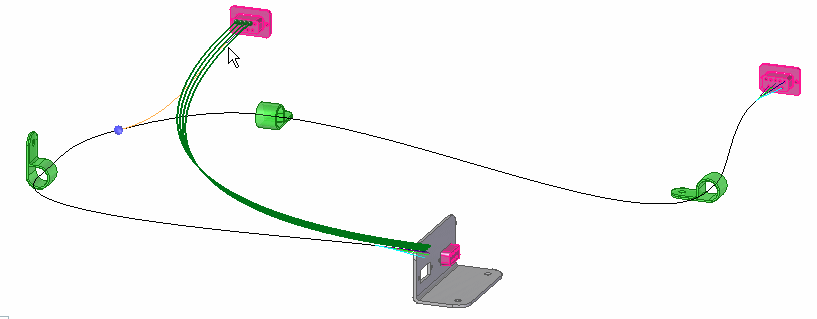

2. 如图所示，围绕 9PinWallMount.par2 从右下到左上拖动一个框以选择要加入线扎中的电线。



3. 单击接受。
4. 选择命令条上的使用现有路径按钮 。

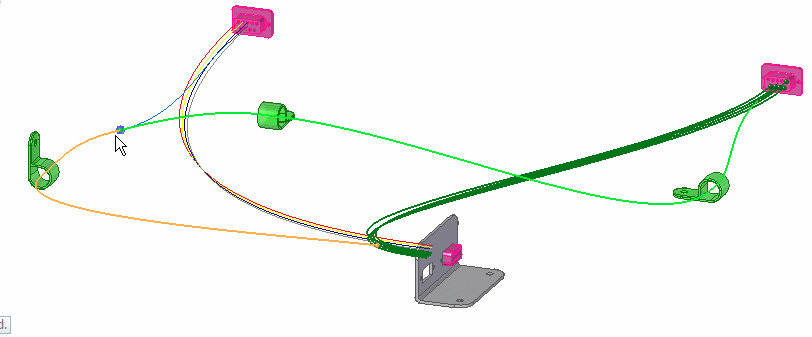

5. 在图中所示的路径起点附近单击，以定义第一个路径。
   Attention:

   请务必在路径的起点附近单击。如果您在路径的终点附近单击，会导致线扎创建失败。



6. 在图中所示的路径起点附近单击，以定义下一个路径。



7. 单击接受。
8. 单击预览，然后单击完成。



9. 在线扎命令条上，单击取消。
10. 展开第一个线扎项，可以看到它包含从 wire5 到 wire9 的电线。

1. 选择主页选项卡→电气布线组→线扎命令 。

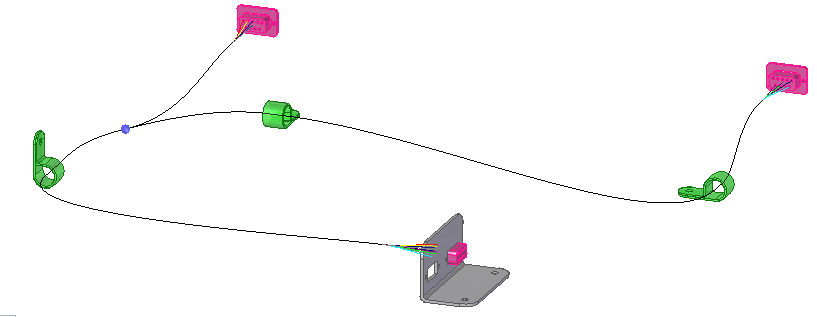

2. 如图所示，围绕 9PinWallMount.par1 从右下到左上拖动一个框以选择要加入线扎中的电线。



3. 单击接受。
4. 选择命令条上的使用现有路径按钮 。

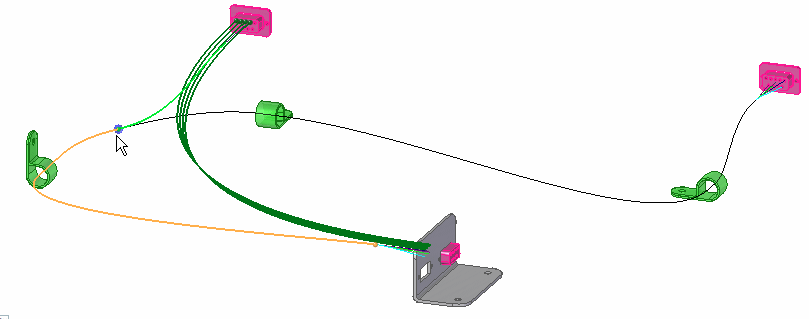

5. 在图中所示的现有路径的起点附近单击，以定义第一个路径。



6. 在图中所示的现有路径的起点附近单击，以重用该路径来定义第二个路径。



7. 单击接受。
8. 单击预览，然后单击完成。



9. 在路径命令条上，单击取消。
10. 展开第二个线扎条目，可以看到它包含 wire1 到 wire4。



11. 展开最后一个线扎条目，可以看到现在创建了第三个线扎，其中包含其他两条线扎。

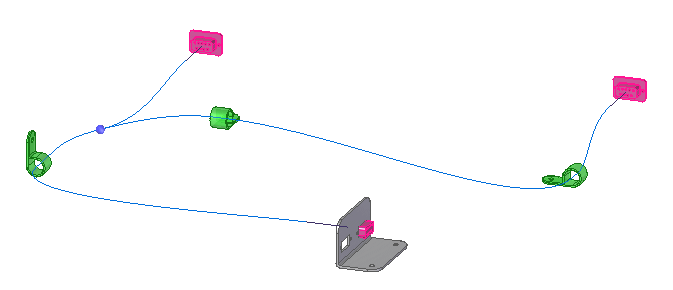

1. 选择主页选项卡→选择组→选择按钮 。

2. 在路径查找器中，右键单击线束条目以显示快捷菜单。
3. 在快捷菜单上，单击创建物理导线。

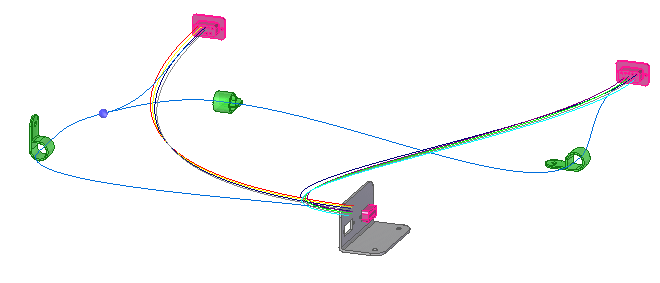

   系统处理几秒后，创建线束导体的实体。

   Note:

   可以看到，一个线扎的直径大于其他两个线扎的直径，因为它包含其他两个线扎。

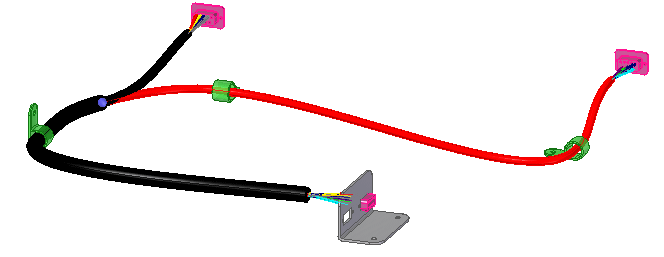

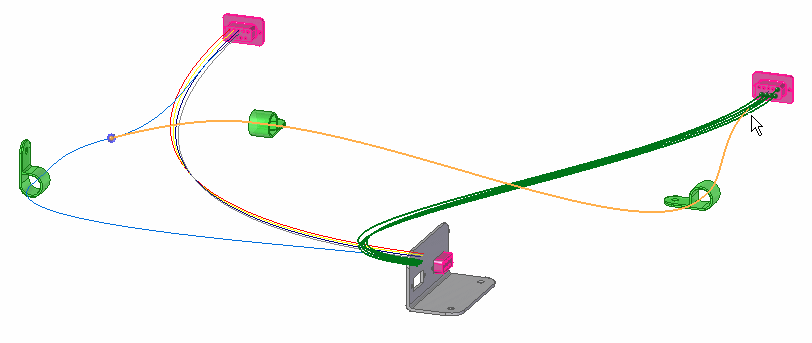

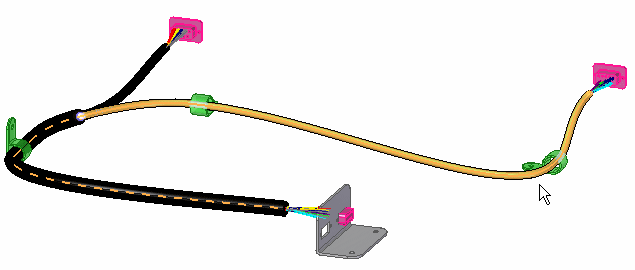

1. 选择图中所示的线扎，然后右键单击并选择属性。

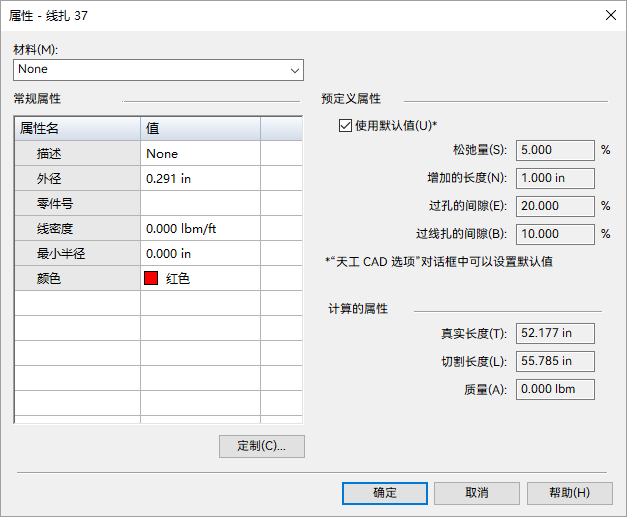

2. 在属性对话框中，将颜色设为红色，然后单击确定。



3. 在图形窗口中单击以更新更改。

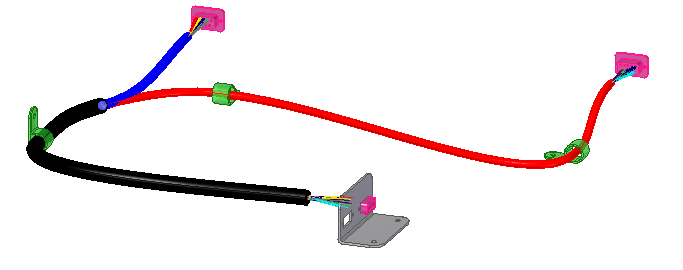

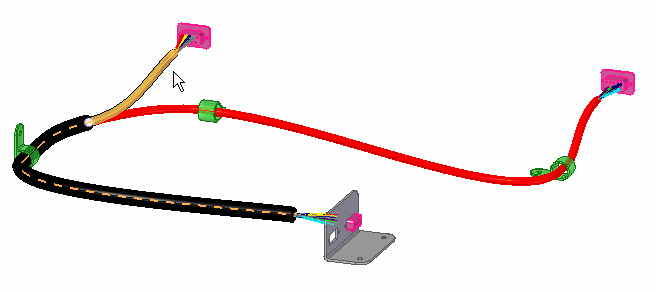

4. 右键单击图中所示的线扎，然后单击属性。



5. 在属性对话框中，将颜色设为蓝色，然后单击确定。



6. 在图形窗口中单击以更新更改。



1. 选择工具选项卡→关闭组→关闭电气布线命令 。

1. 在快速访问工具条上，单击保存按钮保存文档 。
2. 关闭部件。
