练习：指派端子

单击此处下载练习文件。

1. 打开 4PinConnector.par 零件文件。

1. 选择工具选项卡→助手组→指派端子命令 。

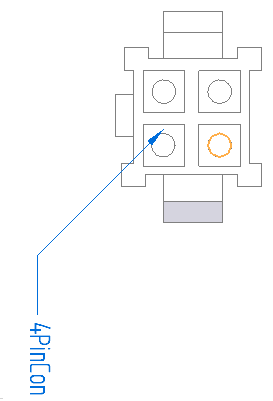

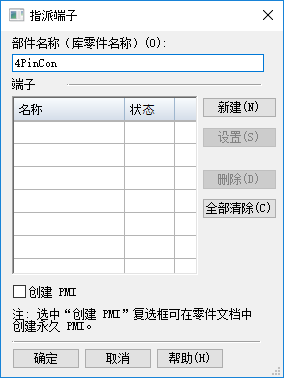

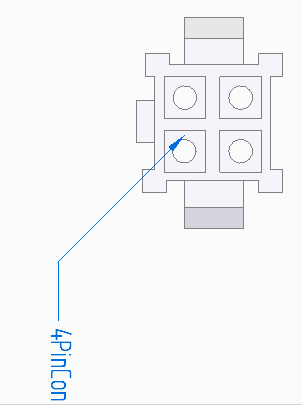

2. 在指派端子对话框的部件名称（库零件名称）框中，键入 4PinCon，然后按 Tab 键。



   可以使用指派端子对话框来指派所有部件名称。这样将显示部件名称，用以标识部件。



3. 单击新建。

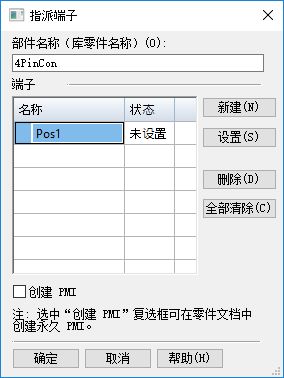

4. 在名称框中，键入Pos1，如图所示，然后按 Tab 键。



   Pos1 的状态值是未设置。这是因为您未选择要指派的端子。

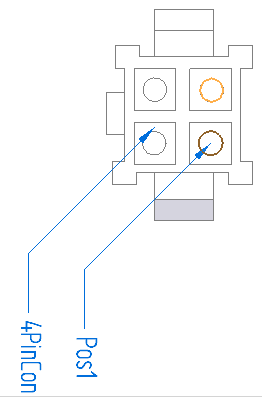

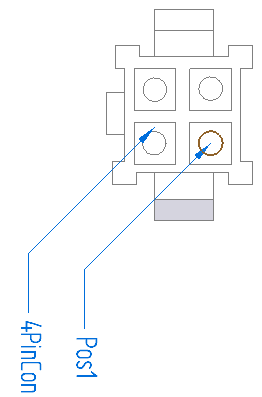

5. 单击设置，然后单击高亮显示的圆，如图所示。



   指派端子对话框上 Pos1 的状态值现在为设置，并且 Pos1 零件序号已附加到所选的端子。



1. 在指派端子对话框中，单击新建。

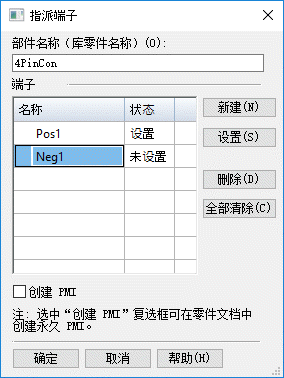

2. 在名称框中，键入 Neg1，如图所示，然后按 Tab 键。

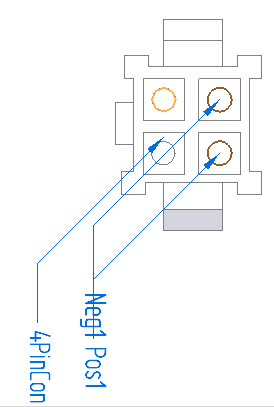

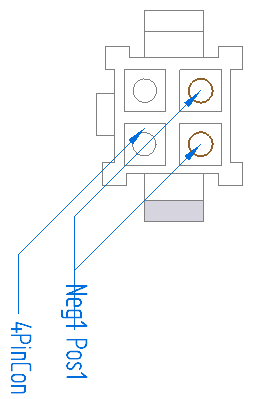

3. 在指派端子对话框中，单击设置，然后单击高亮显示的圆，如图所示。



   Neg1 零件序号附到所选的端子。

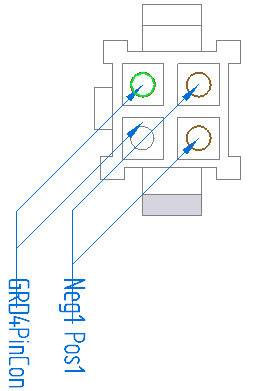

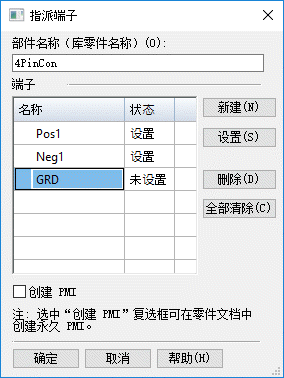

4. 重复步骤 1 至 3 以将 GRD 指派给指定的圆。





   GRD 零件序号附到所选的端子。

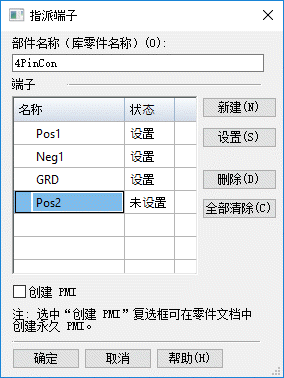

5. 重复步骤 1 至 3 以将 Pos2 指派给指定的圆。





   Pos2 零件序号附到所选的端子。



6. 单击创建 PMI 复选框以在零件文档中显示 PMI。
7. 单击确定。

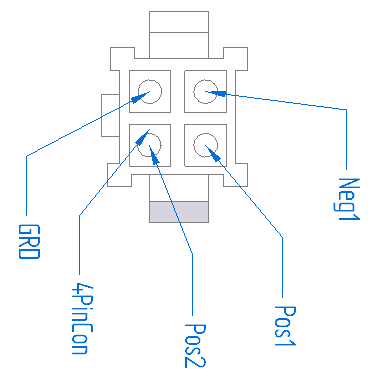

8. 完成指派后，可以拖动零件序号上的手柄以更清楚地查看端子指派情况。



1. 在快速访问工具条上，单击保存按钮保存文档 。
2. 关闭部件。
