练习：创建连接线视图和连接线表

单击此处下载练习文件 。

1. 单击文件选项卡→打开→浏览。
2. 在打开文件对话框中，将查找范围：字段设置为下载练习文件的文件夹位置。
3. 单击 nailboard_activity_2.dft，然后单击打开。

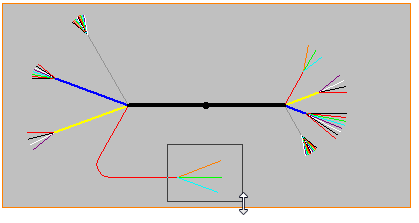

1. 如图所示，单击缩放区域按钮 ，然后围绕导体定义缩放区域。



1. 单击工程图选项卡→修改组→连接线命令 。

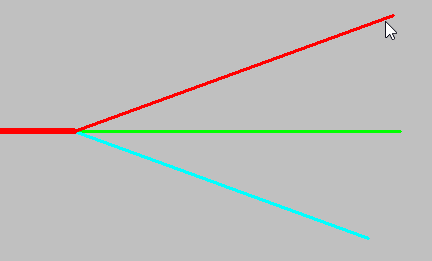

2. 单击如图所示的导体。



3. 单击图纸视图向导选项按钮。

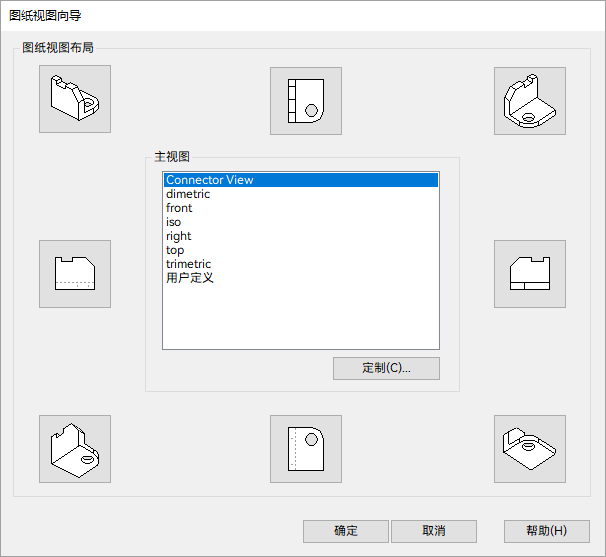

4. 在图纸视图向导对话框，设置选项（如图所示），然后单击确定。



5. 在命令条上，单击图纸视图布局按钮。在图纸视图向导对话框，确保主视图设置为连接件视图（Connector View），然后单击确定。

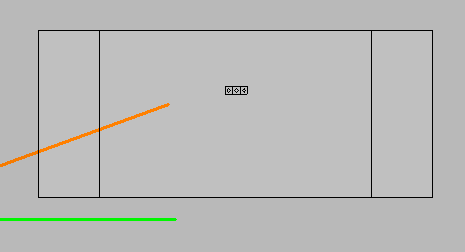

6. 将光标拖动到图中所示的大致位置，然后单击以放置该视图。

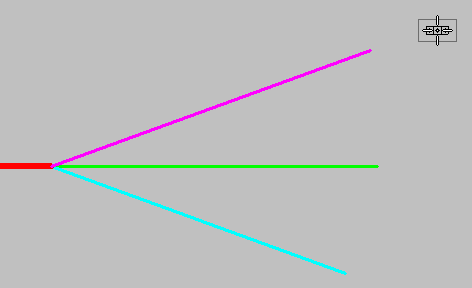

1. 如图所示，单击缩放区域按钮 ，然后围绕导体定义缩放区域。



1. 单击工程图选项卡→表组→连接线表命令。

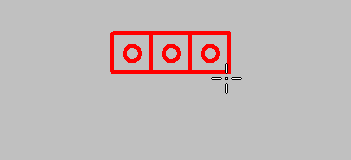

2. 单击连接线视图。

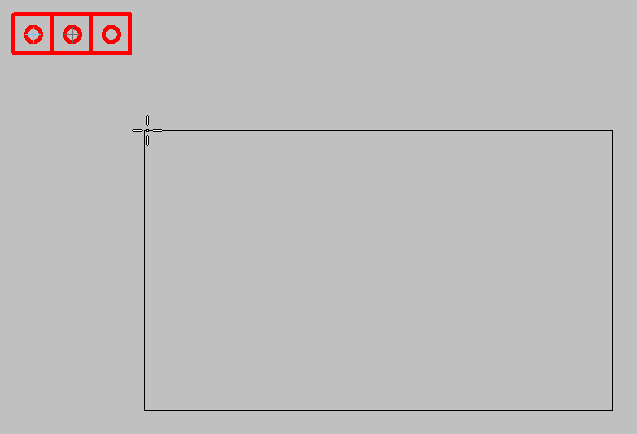

3. 将光标拖动到图中所示的大致位置。

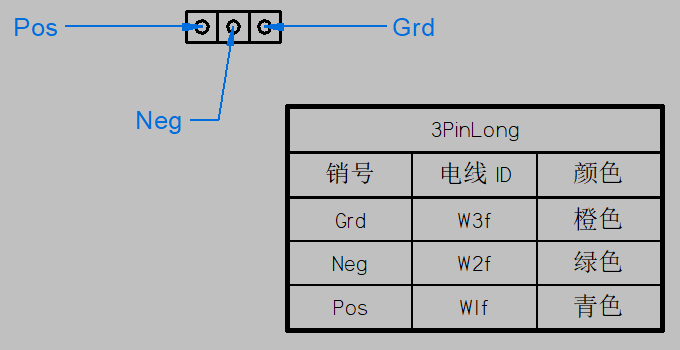

4. 单击以放置连接线表。



5. 单击适合按钮。
6. 本练习到此结束。关闭工程图文档而不保存。继续查看练习小结。

在本练习中，您根据在指板视图中找到的导体创建了连接线视图。然后基于连接线视图创建了连接线表。
