练习：创建导线表

单击此处下载练习文件 。

1. 单击文件选项卡→打开→浏览。
2. 在打开文件对话框中，将查找范围：字段设置为下载练习文件的文件夹位置。
3. 单击 nailboard_activity_2.dft，然后单击打开。

1. 单击工程图选项卡→表组→导线表命令 。

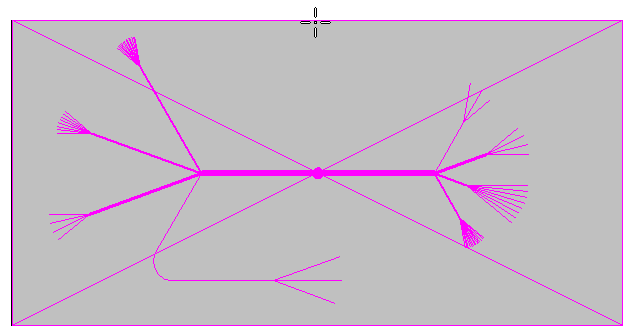

2. 单击指板视图。

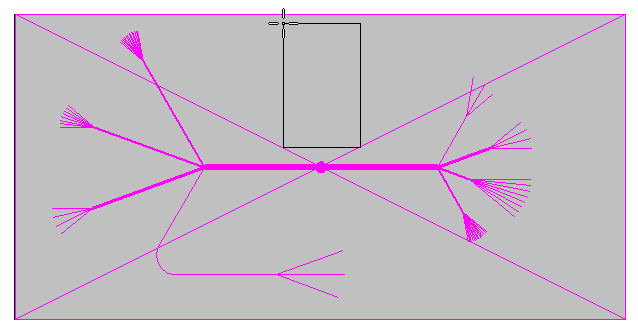

3. 将光标拖动到图中所示的大致位置。

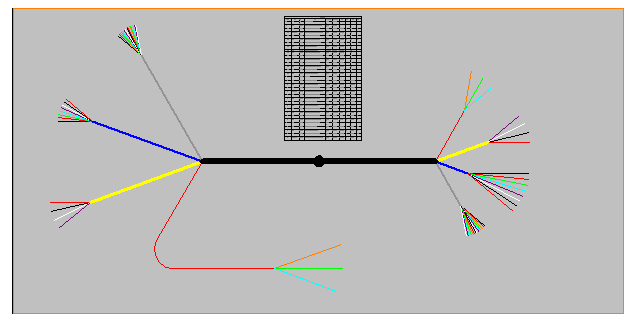

4. 单击以放置导线表。



5. 本练习到此结束。关闭工程图文档而不保存。继续查看练习小结。

在本练习中，您根据指板视图中存储的线束信息创建了导线表。
