教程：设置图纸大小

在接下来的几步中，将指定要使用的图纸页大小和投影角度。

天工 CAD 提供大量示例图纸页，用户可予以定制来满足公司要求。

1. 选择文件菜单→新建→GB 公制工程图。

开始新图纸的第一步是设置图纸页。

1. 在文件菜单中，选择设置→图纸设置。

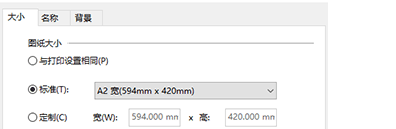

2. 在图纸设置对话框中，在大小页面上，将图纸大小选项设置为A2 宽 (594 mm x 420 mm)。



3. 单击背景选项卡，然后将背景图纸选项设置为 A2。



4. 单击确定。

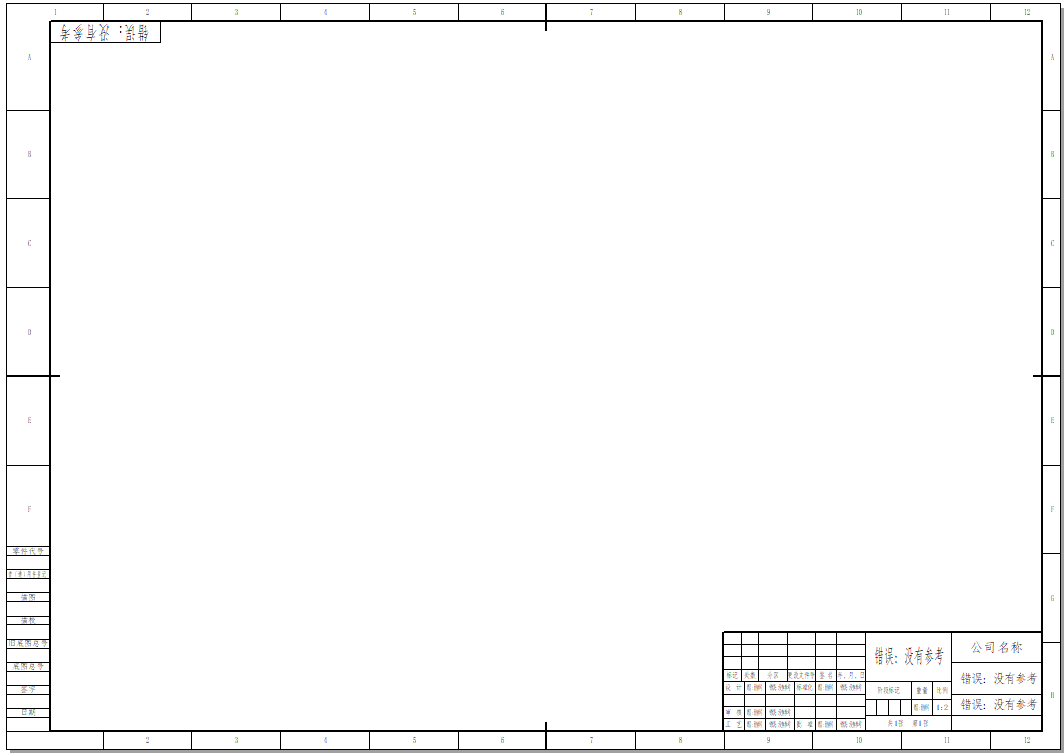

1. 在应用程序窗口底部的状态栏上，选择适合 以将图纸页适合应用程序窗口。

天工 CAD 提供这两个投影角标准的文档模板。对于本教程，使用第三角投影。要了解有关文档模板的更多内容，请参见创建文档和使用模板

1. 单击文件菜单→设置→选项来打开 天工选项对话框。
2. 在天工选项对话框中，单击制图标准。
3. 在制图标准页面上的投影角度下，将投影角度设置为第三角。



4. 观察制图标准页面上的其他选项。
5. 单击确定将关闭此对话框。

1. 在快速访问工具条上，选择保存。
