教程：编辑模型并更新图纸

在接下来的几步中。打开零件模型以执行设计更改。然后将返回图纸并更新图纸视图。

在派生自 3D 零件或装配的图纸中工作时，通过双击任何图纸视图，可以直接从图纸打开零件或装配文档。

1. 确保选择命令处于活动状态 。

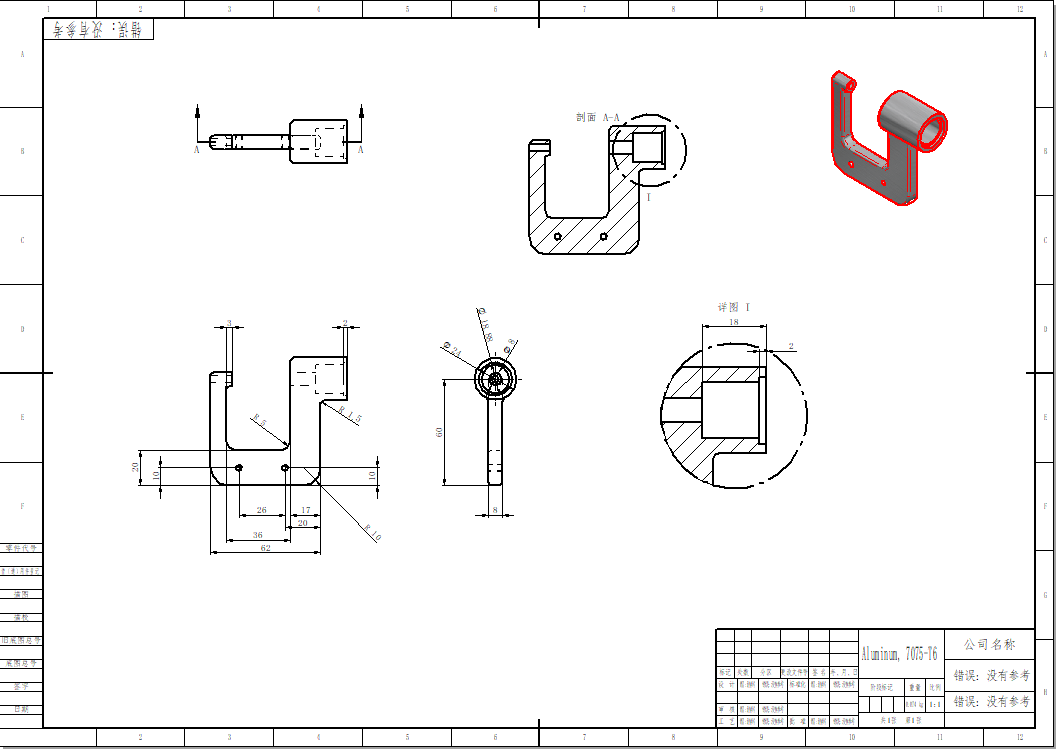

2. 如图所示，将光标定位在正等测图纸视图上，然后双击以打开零件模型。

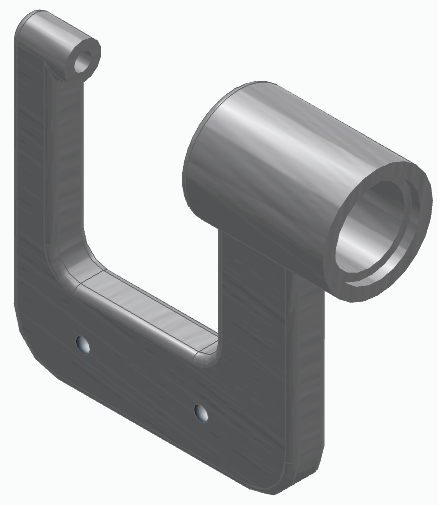

   零件模型文档将打开，以供编辑。

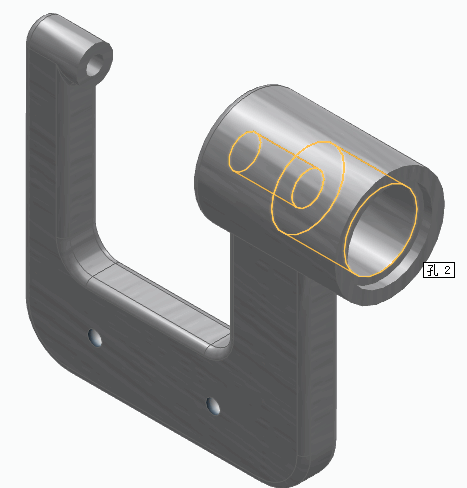

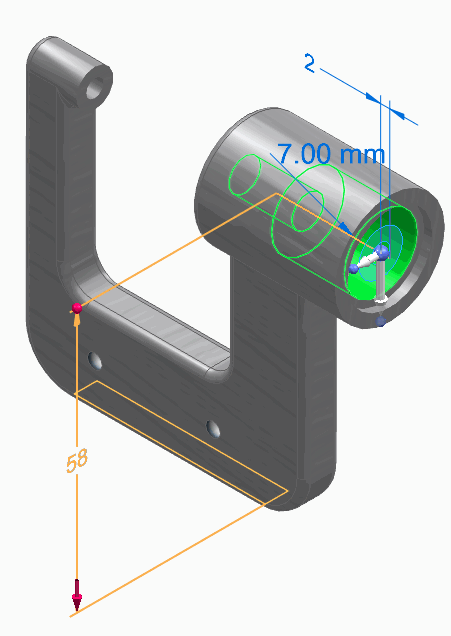

1. 将光标定位在下图所示的孔特征上。当它高亮显示时，单击以选择它。

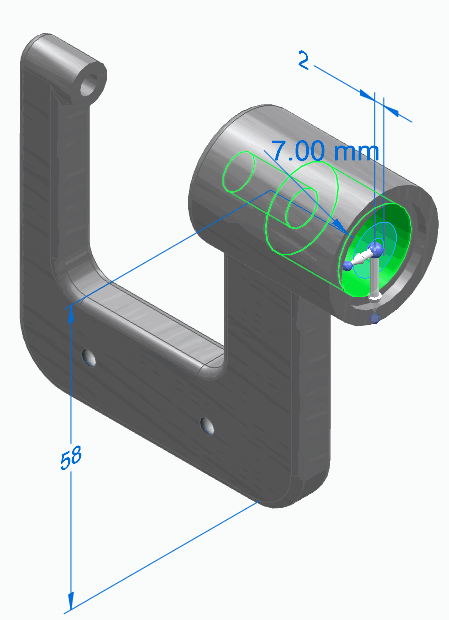

   可以注意到，与该孔特征关联的尺寸将自动显示，如下所示。

2. 如有必要，在应用程序右下角的状态栏，选择适合 以满视图方式显示尺寸。



1. 将光标定位在尺寸文本上（如下所示），但不要单击。



2. 在尺寸文本上，上下缓慢移动光标。

   可以看到，尺寸显示将更新，以在尺寸的一端显示一个大红箭头，然后随着光标的移动，在尺寸的另一端也会显示大红箭头。

   还要注意，红色箭头所在的尺寸末端上的模型面将高亮显示。在编辑尺寸值时，这些显示变化将指示模型的哪一端会发生更改。

3. 定位光标，以在尺寸的上端显示红色箭头（如上所示），然后单击以选择该尺寸。

   此时会显示尺寸值编辑框。

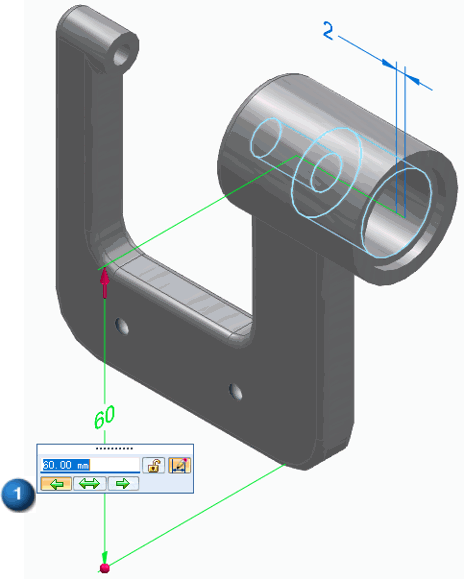

1. 确保“编辑方向”选项 (1) 已选中，如下所示。



2. 键入 60，然后按Enter 键定义孔的新位置。

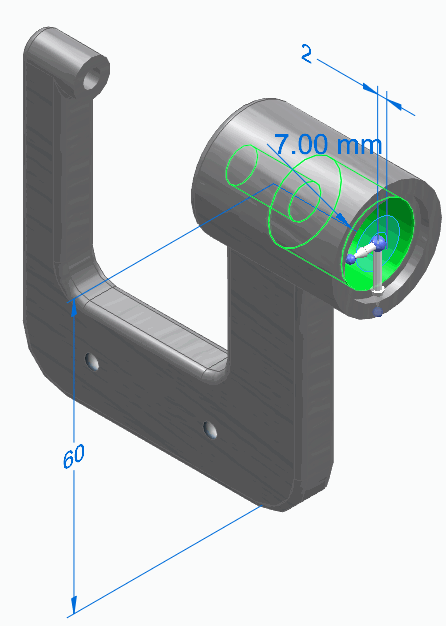

   请注意，模型的顶端已对应于尺寸值编辑而更改。



1. 在快速访问工具条上，选择保存 以保存编辑过的零件。
2. 单击零件文档选项卡上文件名称旁的 X 关闭零件文档。

当您返回到图纸时，系统会提示图纸视图已过时。单击确定以消除此消息。

请注意，每个图纸视图周围均显示一个灰色轮廓。每个图纸视图周围的灰色轮廓意味着该视图相对于零件模型已过时。

更改模型会导致图纸视图过时。

在接下来的几步中，将了解可用于跟踪图纸视图和图纸中尺寸更改的工具。

1. 选择工具选项卡→助手组→图纸视图跟踪器。

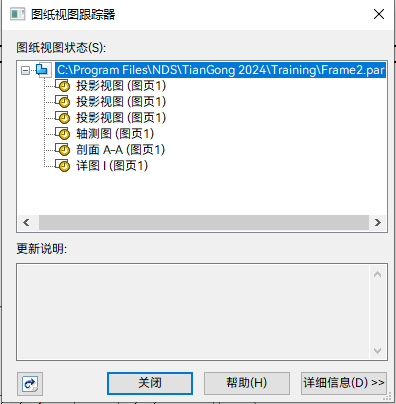

   显示图纸视图跟踪器对话框，其中列出图纸上的所有图纸视图。

   每个图纸视图条目左侧的图标 表示该视图过时。



2. 使用光标选择列表中的条目，然后视图将在图纸页上高亮显示。
3. 在图纸视图跟踪器对话框的底部，单击更新视图按钮 以立即更新所有视图。

   请注意，每个图纸视图名称前的过时图标都已替换为新符号 ，该符号表示图纸视图处于最新状态。

4. 在图纸视图跟踪器对话框上，单击关闭。

   将自动显示尺寸跟踪器对话框。在接下来的步骤中，将了解更多信息。

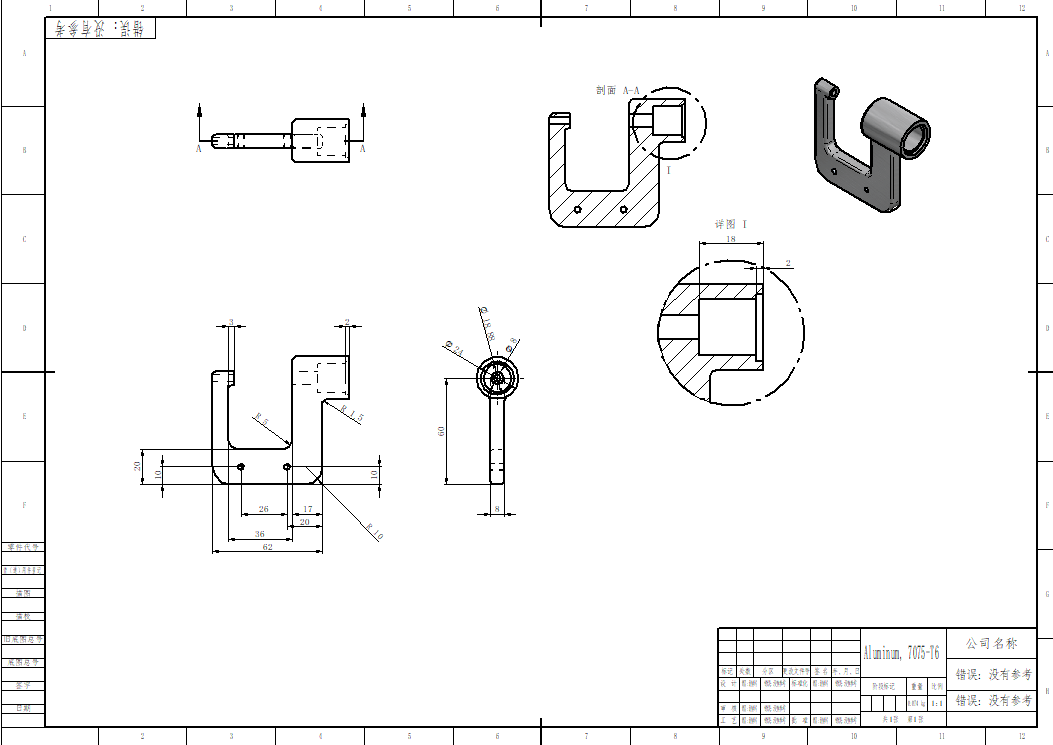

请注意，图纸视图周围的灰色框不再显示，如上所示。这表示图纸视图是最新的。

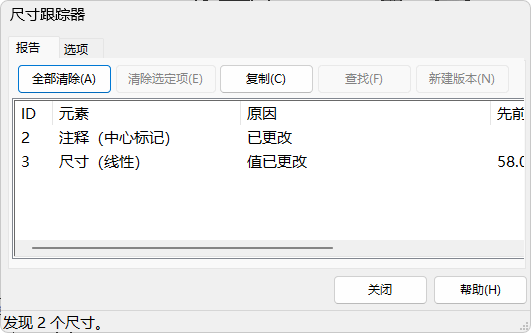

1. 观察尺寸跟踪器对话框。注意，图纸尺寸的一个条目对应于编辑过的模型尺寸。
2. 如果需要，移动尺寸跟踪器来查看所有图纸视图。

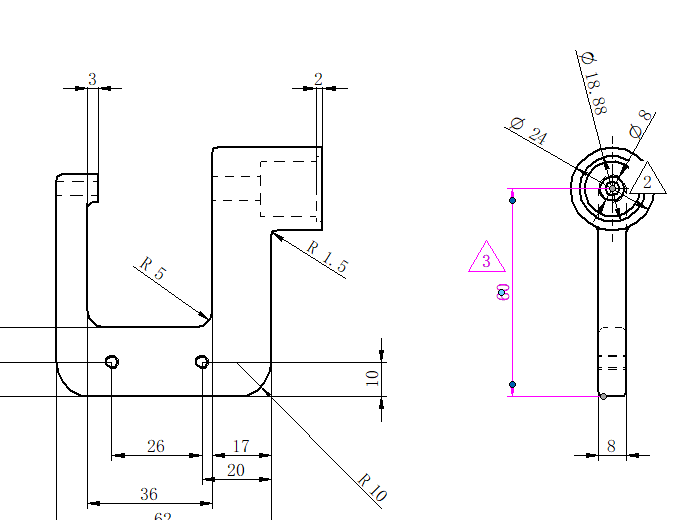

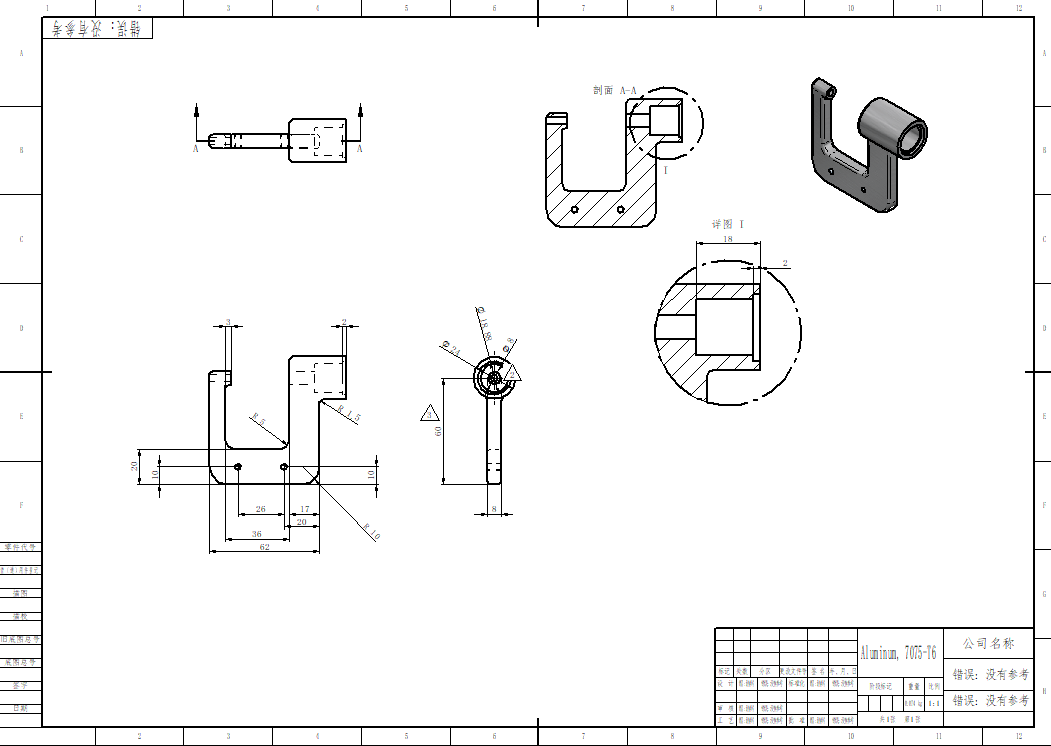

3. 单击尺寸跟踪器中的尺寸条目，可注意到更改的尺寸将高亮显示，并且尺寸旁边出现一个修订三角形。

   还可看到，中心线注释的修订三角形也已列出。

4. 单击全部清除以清除此图纸上所有修订三角形。



5. 在尺寸跟踪器对话框上，单击关闭。



   Tip:

   尺寸跟踪器确保用户清楚图纸更新过程中最细小的设计更改。检查图纸后选择放弃版本标记，或将其另存为版本注释。可以使用选项选项卡更改版本零件序号的形状。

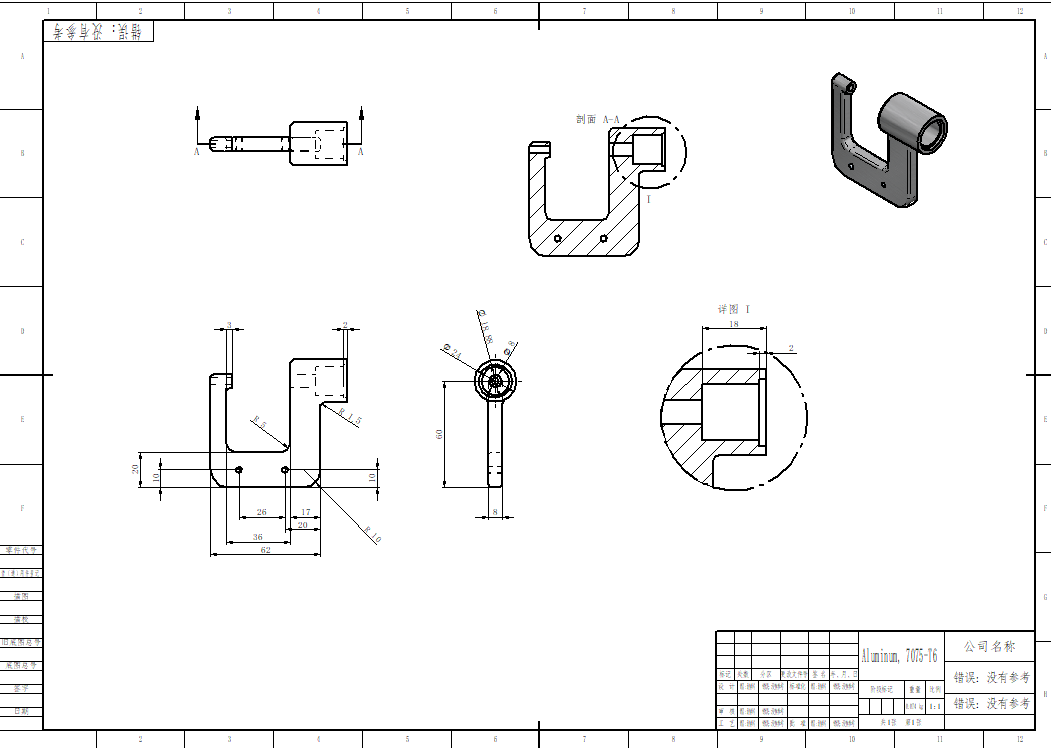

1. 在快速访问工具条上，单击保存 按钮以保存完成的图纸。
2. 关闭文件。
