教程：将尺寸和注释添加到图纸

在接下来的几步中，将尺寸和注释添加到图纸中。

使用调入尺寸命令将模型尺寸调入到图纸中。

还将使用一些其他标注尺寸和注释命令来手工添加尺寸和注释。

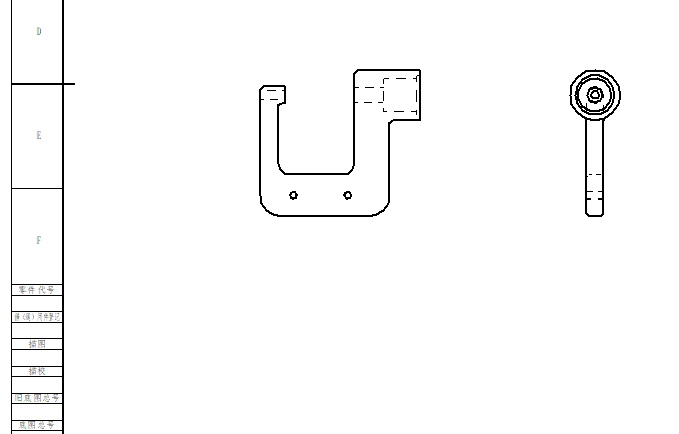

1. 使用适合 及缩放区域 命令来调整视图区域，以显示图纸视图，如下所示。

将尺寸添加到图纸的最快方法是从模型中调入尺寸。为此可使用调入尺寸命令。

1. 选择草图选项卡→尺寸组→调入尺寸。

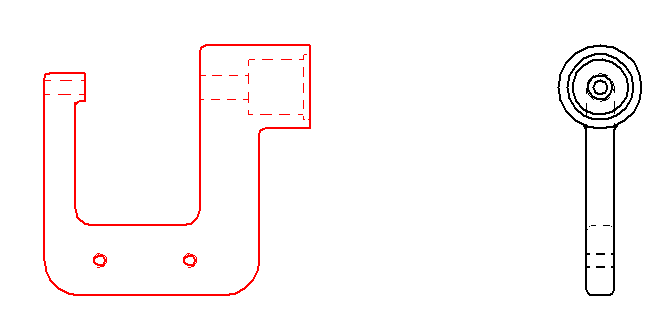

2. 单击下面所示的图纸视图。



3. 单击下面所示的图纸视图。

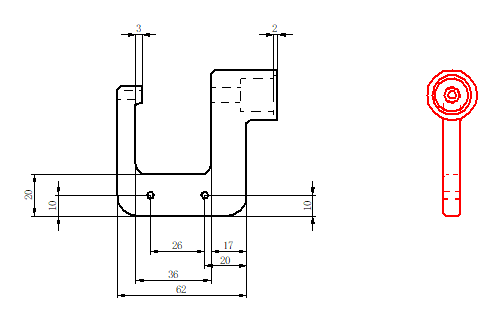

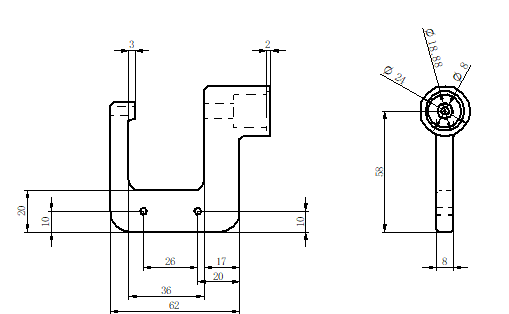

   调入的尺寸已根据调入尺寸命令条上的当前设置添加到图纸中。



有一组功能强大的标注尺寸命令可用于将尺寸添加到图纸。

使用缩放区域命令 放大图纸侧视图周围的区域。

1. 选择草图选项卡→尺寸组→智能尺寸。

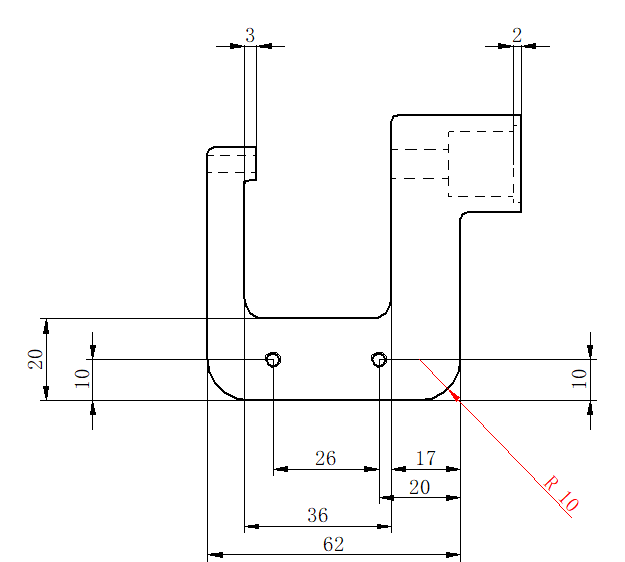

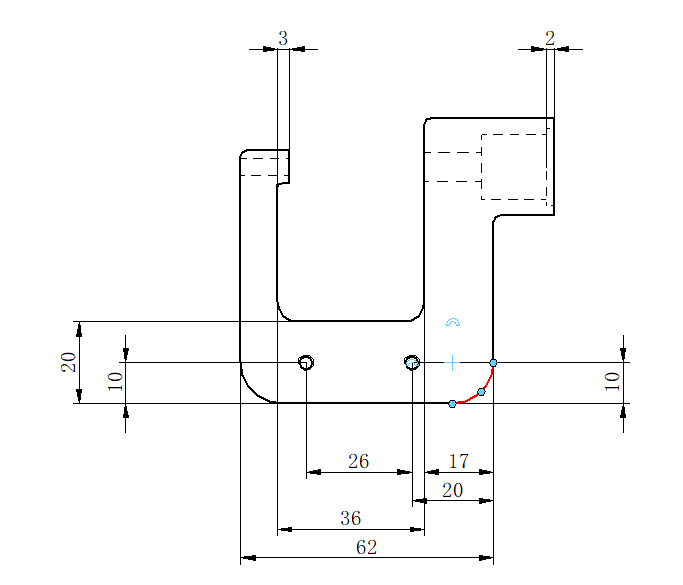

2. 单击下图所示的半径边。



3. 再次单击以放置尺寸，如下所示。



4. 智能尺寸命令应仍处于活动状态。

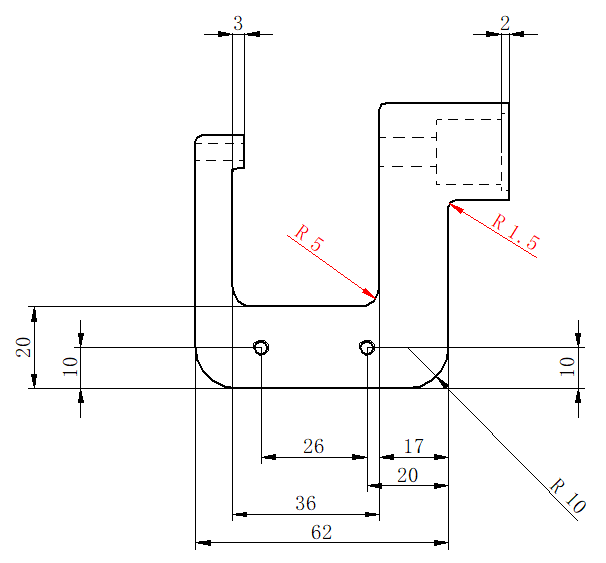

   放置其他尺寸，如下所示。



在接下来的几步中，将使用间距命令向零件添加更多尺寸。

1. 使用适合 及缩放区域 命令可在局部放大图中进行放大操作。
2. 选择草图选项卡→尺寸组→间距。
   Tip:

   可使用此命令在多条边或多个草图元素之间标注尺寸。通过此命令可放置链或层叠的尺寸。

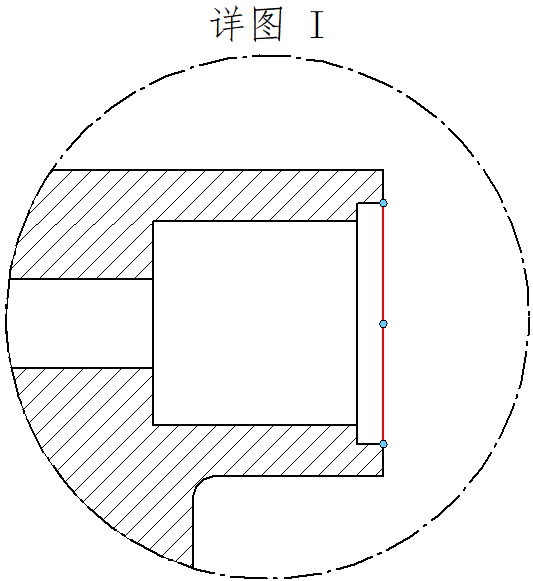

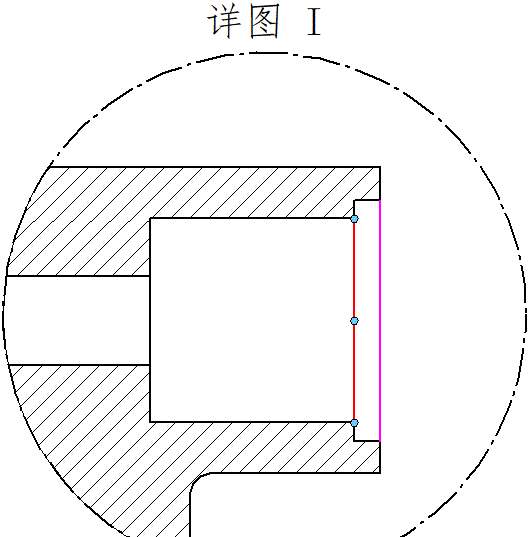

1. 将光标定位在下图所示的边上，然后单击以选中该边。



2. 将光标定位在下图所示的边上，然后单击以选中该边。

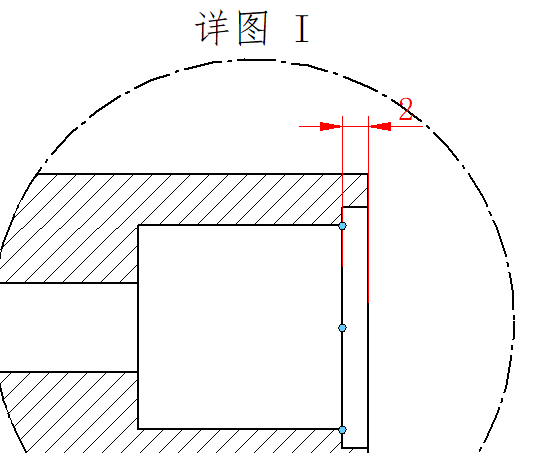

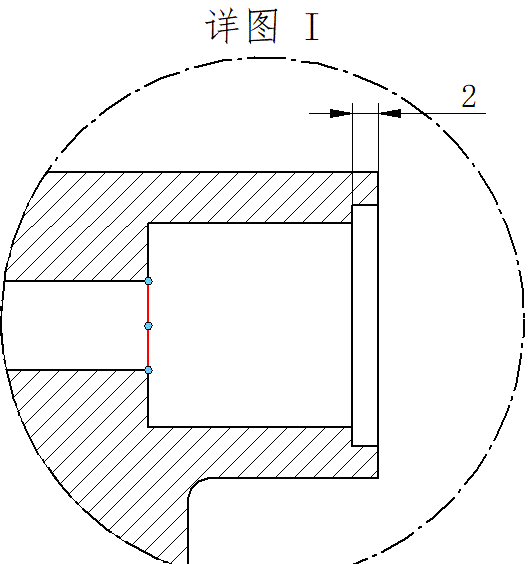

3. 将光标定位在局部放大图上，然后单击以定位尺寸，如下所示。



1. 将光标定位在下图中所示的边上，然后单击以选中该边。



2. 上下移动光标并留意光标位置如何影响尺寸的格式。

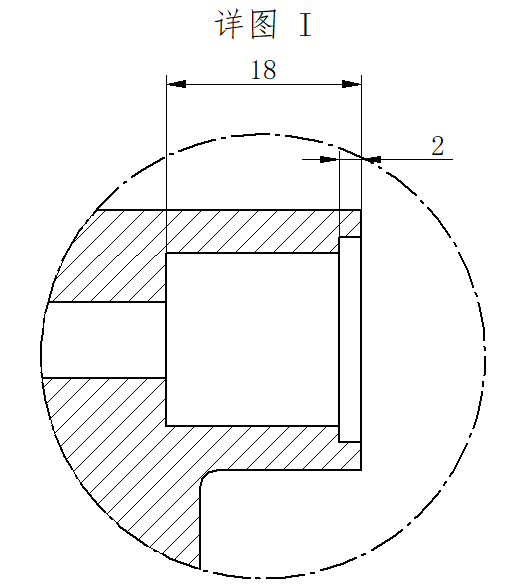

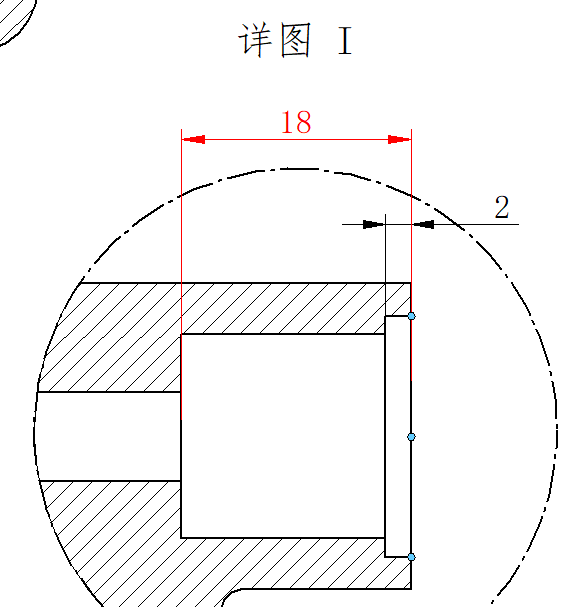

3. 定位光标，以显示层叠的尺寸（如下所示），然后单击以放置尺寸。

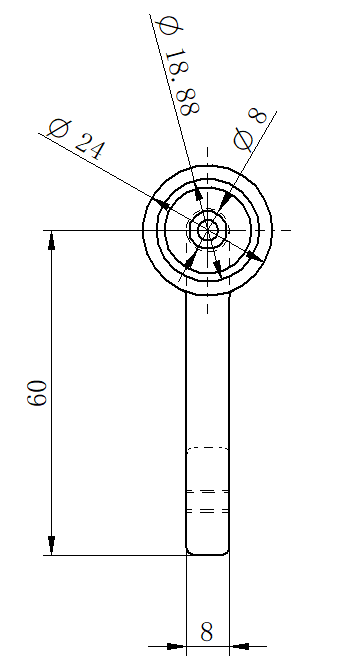

使用中心线命令将中心线注释添加到圆形特征，如孔和除料。

1. 使用适合 和缩放区域 命令可显示如上所示的图纸视图。

2. 选择草图选项卡→注释组→中心线。

3. 确保中心线命令条上的投影线选项 已设置。

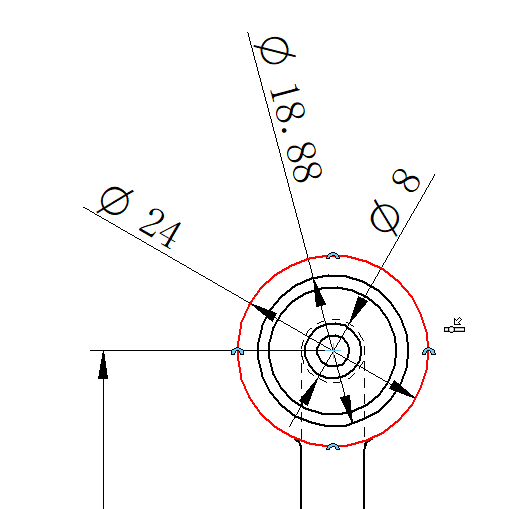

4. 放置光标以定位最外侧的圆形边，如下所示，然后单击以放置中心线。

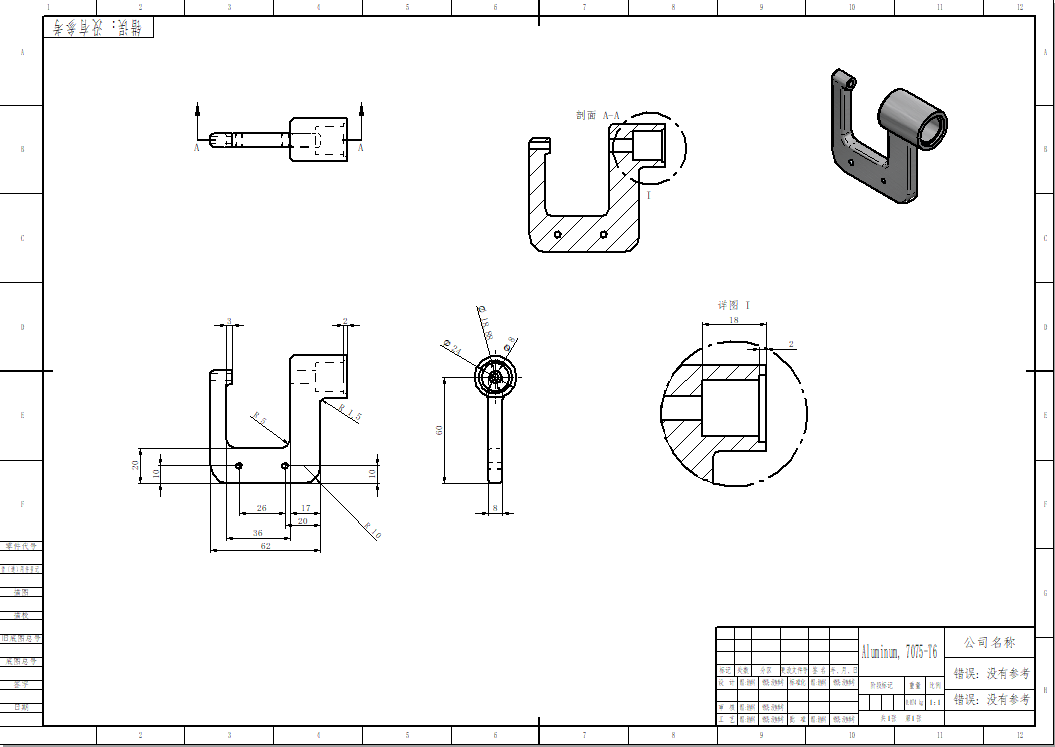

1. 在状态栏上，选择适合 以将图纸页适合应用程序窗口。
2. 在快速访问工具条上，选择保存。

您已完成将尺寸和注释添加到图纸视图。
