教程：创建剖视图

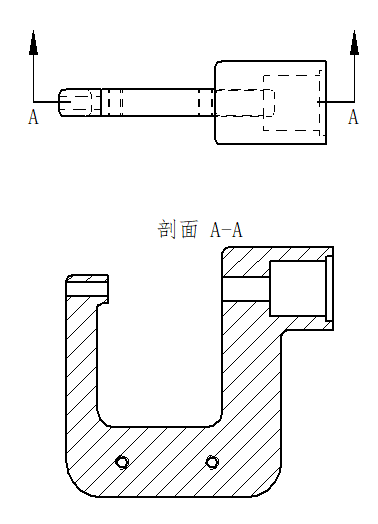

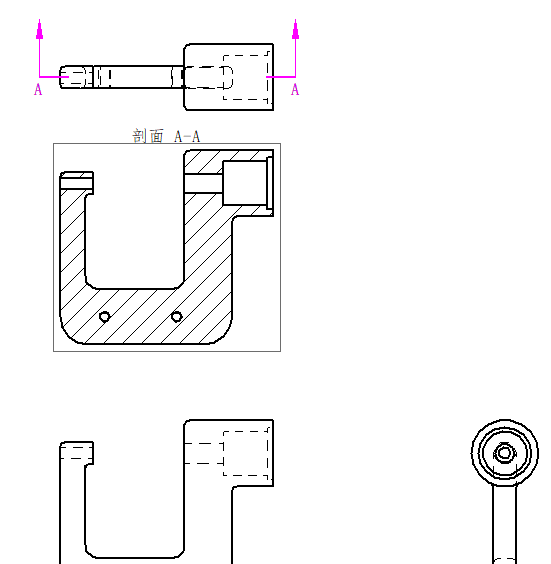

在接下来的几步中，将创建剖视图，如上所示。

要创建剖视图，首先请使用剖切平面命令在现有图纸视图上定义剖切平面。

然后，使用剖视图命令选择剖切平面，并放置剖视图。

1. 选择工程图选项卡→视图组→剖切平面命令 。

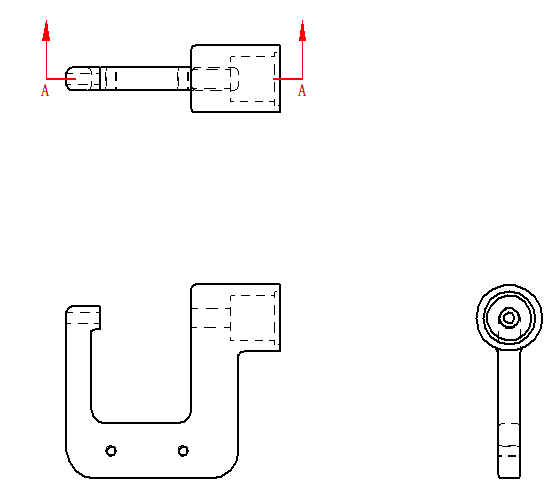

2. 在图纸页上，单击下面所示的图纸视图。



   命令功能区变为显示用于绘制 2D 元素的命令。

   直线命令处于活动状态。

放大以绘制剖切平面线。

1. 在 天工 CAD 应用程序窗口的右下侧，单击缩放区域。
2. 单击图纸视图的左上方，然后单击该图纸视图的右下方以围绕它进行放大。



3. 在调整视图区域的大小之后，右键单击以退出缩放区域命令。

1. 确保主页选项卡→绘图组→直线命令 正在运行。
2. 将光标定位在边的中点上，如下图所示，但不要单击。



3. 中点关系指示符出现时，将光标移到右侧，如下所示。



   可以注意到，在高亮显示的边和光标之间出现一条虚线。这表示直线的起点与边的中点对齐。

4. 单击以放置直线的起点。
5. 将光标移到左侧，如下所示，当水平关系指示符显示时，单击以放置直线的端点。



6. 右键单击以重新启动直线命令。
7. 选择主页选项卡→关闭剖切平面。

   剖切平面选项即隐藏。

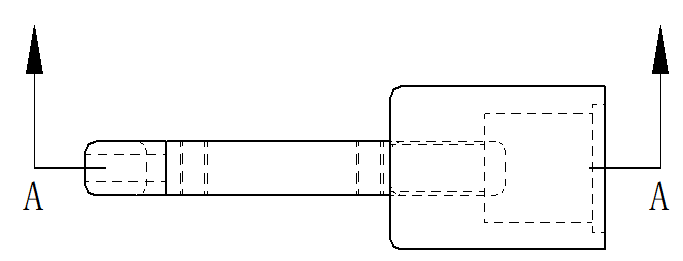

   剖切平面线的显示应与下图类似。

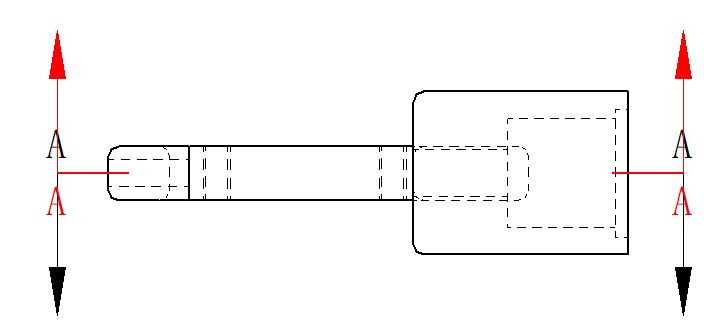

1. 在剖切平面线上面和下面移动光标，即可注意到，当光标跨过剖切平面线时，视图方向箭头将翻转。
2. 如上图所示，将光标定位在剖切平面线上，然后单击以定义剖切平面方向。

   剖切平面的显示应如下所示。根据创建工程图文件所使用的模板，剖切平面方向箭头可能会以不同的符号显示。

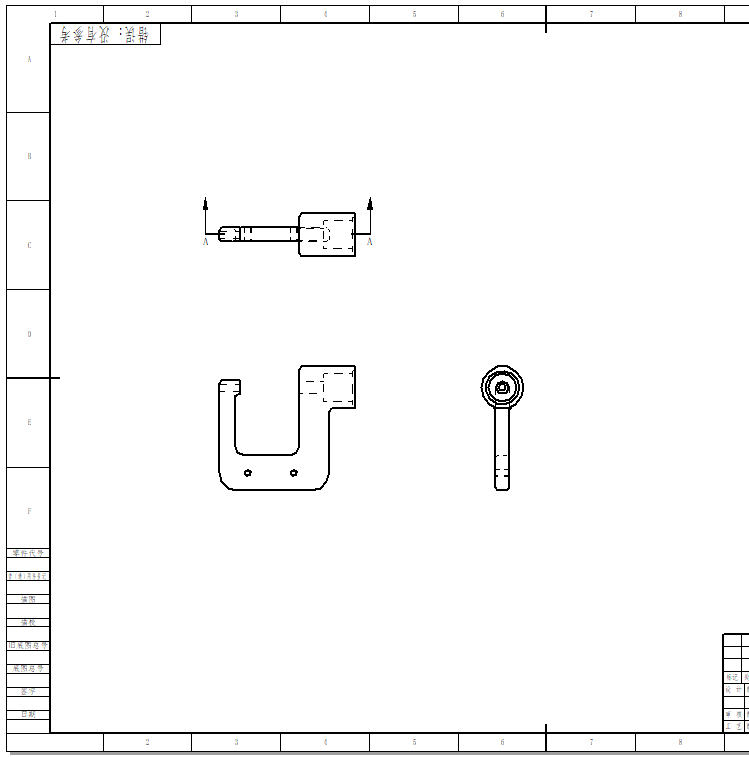

1. 在应用程序窗口底部的状态栏上，选择适合 以将图纸页适合应用程序窗口。

1. 选择工程图选项卡→视图组→剖视图。

2. 单击之前创建的剖切平面线，如下所示。



3. 定位光标，如下图所示，然后单击以放置剖视图。



创建剖视图时，默认情况下它与其源视图对齐。要独立于源视图来移动剖视图，首先清除保持对齐选项。

1. 按 Esc 键启动选择命令 。
2. 将光标定位在剖视图上，然后右键单击以显示快捷菜单。

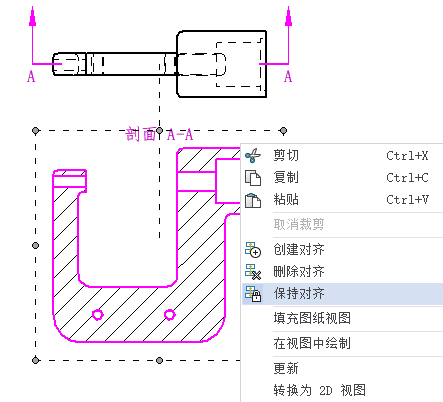

3. 在快捷菜单上，单击保持对齐以清除保持对齐选项，如下所示。

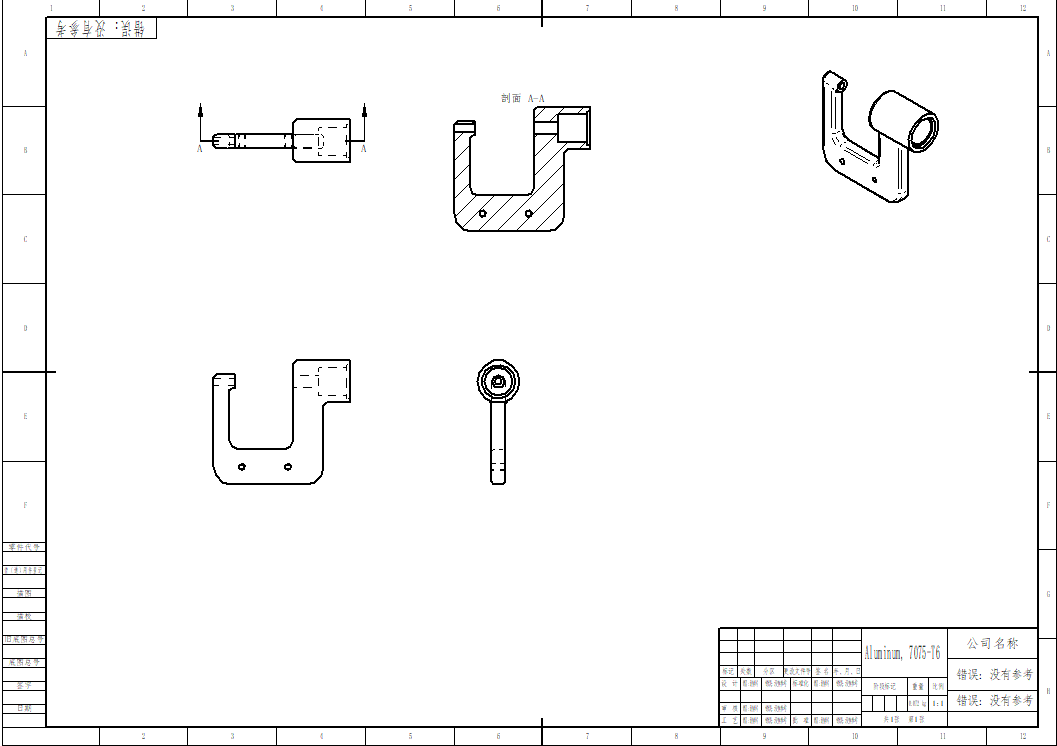

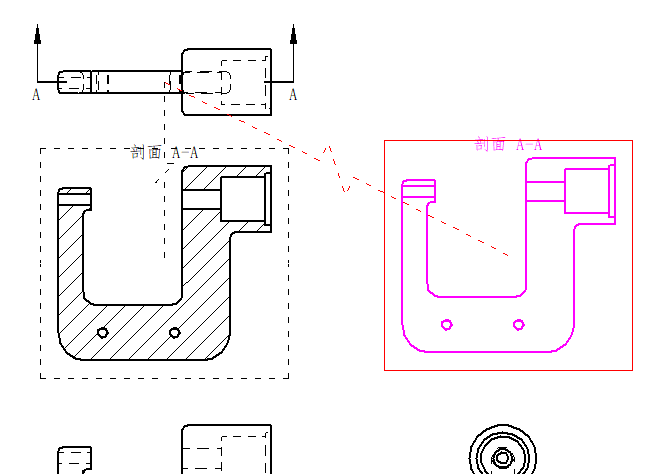

4. 拖动光标以将剖视图移到下面所示的位置。



   请注意，一条虚线将所选剖视图连接到其源视图。

   此指示符使您以后容易确定剖视图的源视图。

5. 在空白处单击以清除对剖视图的选择。

1. 在快速访问工具条上，选择保存。
