教程：创建局部放大图

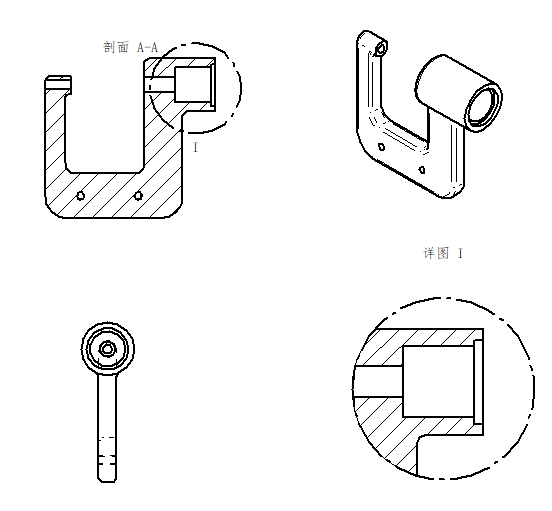

在接下来的几步中，将创建如上所示的局部放大图。

使用局部放大图在图纸视图中显示放大区域。指定局部放大图的比例。在修改源视图，或在源视图上移动局部放大图圆时，局部放大图视图会自动更新。

1. 在 天工 CAD 应用程序窗口的右下侧，选择缩放区域。

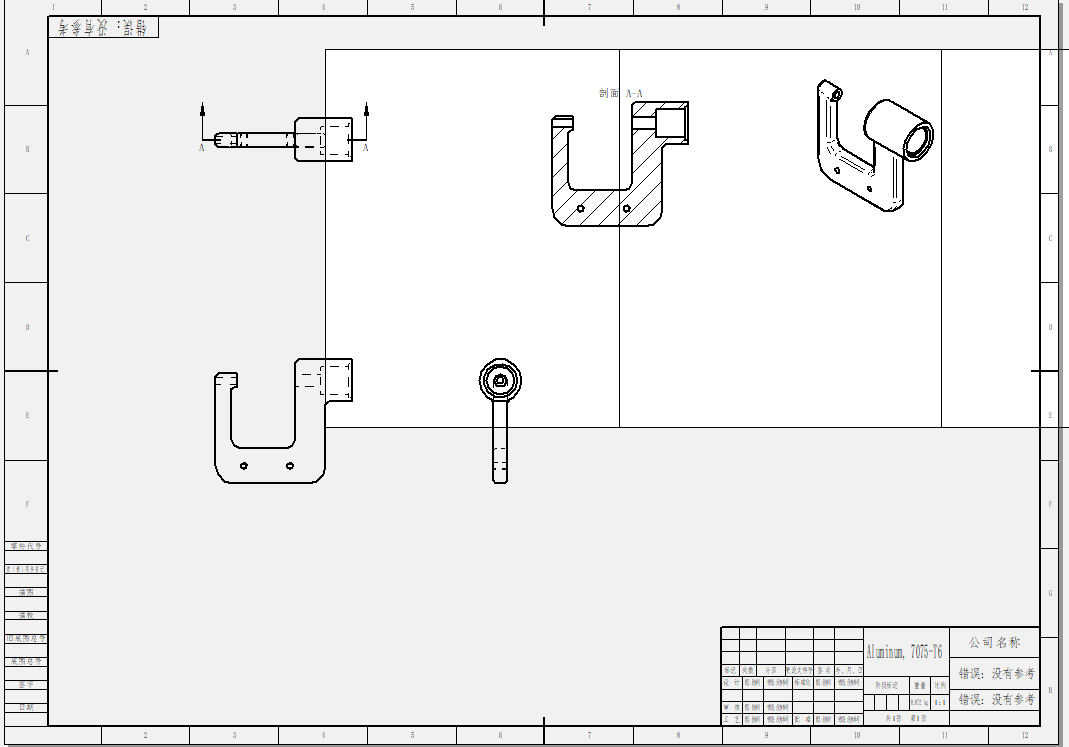

2. 放大上图所示的区域。
3. 在调整视图区域的大小之后，右键单击以退出缩放区域命令。

1. 选择工程图选项卡→视图组→局部放大图命令 。

2. 查看局部放大图命令条上的选项。可以使用这些选项来定义局部放大图比例，选择要使用圆形局部放大图还是为局部放大图绘制定制形状。

   本教程将使用默认选项。

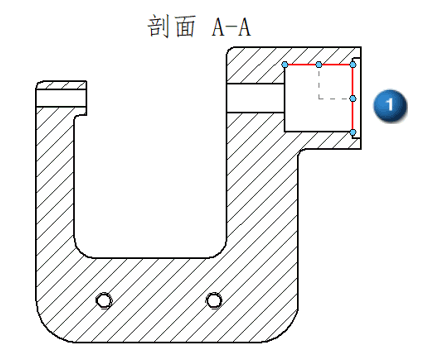

3. 如图所示，将光标定位在剖视图上方，然后单击以定义局部放大图圆形区域 (1) 的中心。



4. 将光标移到边上，然后单击以指定局部放大图包络区域 (2) 的直径，如下图所示。

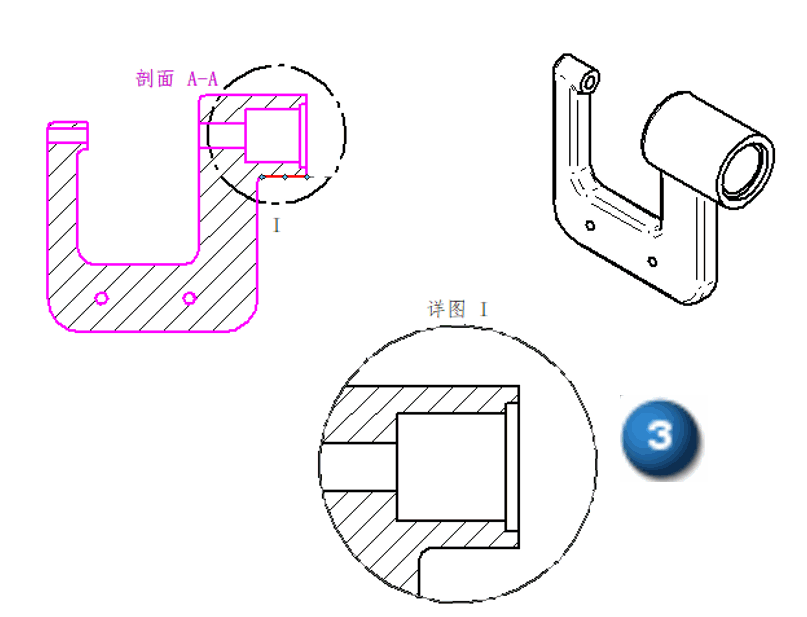

5. 移动光标，将局部放大图定位到图纸中，然后单击 (3)，如下所示。



1. 在快速访问工具条上，选择保存。
