轮廓命令

使用轮廓命令 可以直接在曲面上绘制曲线。

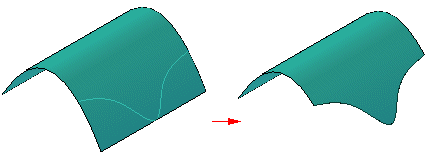

然后，可将该曲线用作诸如修剪操作中的一个边界

或者圆化操作中的相切保持线之类的几何体。

当定义要在其上绘制曲线的面时，可选择一个或多个面。只能在边界以内的区域内绘制，且曲线只能位于边界以内。落在曲面以外或伸出修剪区域的曲线将被修剪掉。

定义曲线的点时，可使用定义曲面的现有点，如顶点、线的中点以及曲面的边。

可对曲线所遵循的点进行增减，也可将这些点拖到曲面上的任意处。

Tip:

轮廓曲线的创建和操作提示：

  • 选择轮廓命令条→绘制点步骤→插入点可在曲线中插入附加点。要从曲线上删除点，请按住 Shift 键并单击该点，或右键单击该点。

  • 可将一个关键点与现有的关键点相连。为此，请右键单击现有关键点并选择连接；按照提示指定另一个关键点。

  • 可删除关键点上的连接关系，以便在面上拖动该关键点。要删除关系，请右键单击关系并按提示操作。

  • 可将现有的点拖放到面上的一个新位置。

  • 当绘制的曲线穿过不相切的面时，必须将点置于公共边上。
