重新定位栅格原点

选择重定位原点命令。

使用以下方法之一，指定想要放置原点的位置：

• （在工程图中）在图纸页上，单击想要放置原点的位置。

  新原点位置由同心圆和点标记。

• （在轮廓或草图中）在草图视图中，单击想要放置原点的位置。

  新原点位置由同心圆和点标记。

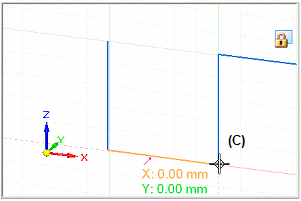

• （在直接建模中）在图形窗口中，单击位于方向盘 (A) 中心的原点，然后单击想要放置新栅格原点的位置 (B)。





  原 X 和原 Y 的交线移动到新位置。



  Tip:

  • 可在图形窗口中单击零件边、关键点、栅格点或另一种类型的点。

  • 在直接建模中，在移动栅格原点的同时，将一起移动草图平面原点。在移动原点的同时，可使用方向盘将草图平面 X 轴与草图或模型面的 X 方向重对齐以进行尺寸标注和注释。请参见帮助主题将要标注尺寸的草图平面设置为水平和竖直。
