装配预览

使用装配预览可快速加载大型装配并预览其内容。在装配预览中，可以直观地与装配进行交互，比如进行缩放、旋转以及显示和隐藏装配部件等操作。将装配发送给供应商查看时，去除加载的部件非常有用。供应商可以查看并直观地操控装配，但不能对其进行更改。

在装配预览中操作时，可以显示和隐藏零件，即可在装配环境中打开装配进行编辑时，管理要加载的装配部件的范围。只有显示的部件会在装配环境中打开用于编辑。该工作流程通过缩短打开装配所需的时间来提高效率。

为装配预览准备装配

要指定希望存储的几何体，可使用 天工 CAD 选项对话框的常规页中的在装配文件中存储几何体以快速预览选项。如果选择该选项，装配预览所需的附加几何体显示数据和结构数据将添加到装配文件。

如果清除该选项，则附加数据不会存储在装配中。

Note:

保存装配时包括显示和结构数据会增加文件大小。根据整个装配的复杂性，文件大小的增加可能非常明显。

在装配预览中打开大型装配

装配预览取决于写入顶层装配的几何体显示数据和装配结构数据。在装配预览中打开装配时，天工 CAD 会使用保存的几何体显示和结构数据打开顶层装配。但不会打开任何零件和子装配。

如果装配较大，天工 CAD 提供用于将数据写入装配文件，然后从装配文件读取数据的选项。

如果装配较大，可以通过使用 天工 CAD 选项对话框的装配打开为页中的为大型装配打开装配预览选项，打开装配预览中保存的数据。选中该选项后，仅打开顶层装配。

装配在装配预览中打开时，其显示和装配环境中的显示相似。模型显示和路径查找器看起来都是类似的，但命令功能区中较少的命令数量可帮助判断您处于装配预览中。

为了表明您正处于装配预览中，在装配预览中打开装配时，将显示装配预览对话框。该对话框通知您已在装配预览中打开装配。

使用该对话框可以进行的操作：


目标：	操作：
在装配环境中打开装配进行编辑	单击编辑装配按钮。
显示装配打开为对话框。使用对话框中的选项指定如何打开装配。	单击使用选项编辑装配按钮。
禁用对话框的自动显示。	选中当装配在装配预览中打开时禁用自动显示此对话框选项。选择该选项后，下次在装配预览中打开装配时，将不显示该对话框。可以单击装配预览按钮来显示该对话框。
显示帮助。	单击按钮。
关闭该对话框。	单击按钮。
重新显示该对话框。	单击装配预览按钮。

使用装配预览将部件限制为用于装配编辑的加载方式

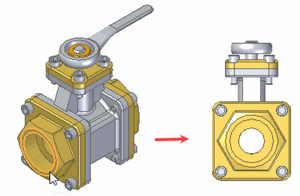

进入装配预览时，路径查找器将显示装配部件。可以在路径查找器中选择这些部件，并使用相关命令进行更改显示配置、更改视图样式、旋转、缩放、显示和隐藏等操作，以控制要加载用于编辑的装配部件的显示。

在装配预览中隐藏部件可以缩小编辑装配时加载的部件的范围。这是因为只加载了显示的部件。

Note:

您还可以使用快速选取和栅选来指定要打开用于编辑的部件。

从装配预览打开装配用于编辑

定义要加载的范围后，使用编辑配合命令打开要在装配环境中编辑的装配。因为只打开了显示的内容用于编辑，所以打开装配所需的时间缩短了。如果需要，可以继续加载其他部件。

还可以使用使用选项编辑配合命令显示装配打开为对话框。使用对话框中的选项指定如何打开装配。

Note:

使用编辑配合命令或使用选项编辑配合命令打开大型装配时，装配加载/更新进度对话框会显示加载状态。

在装配预览中创建报告

使用报告命令调用并显示有关装配中部件的信息。打开装配时，如果所有零件处于隐藏或不活动状态，装配预览中的报告命令与装配环境中使用的命令一致。但是，一个区别是，当前选定的零件选项在范围下拉列表中不可用。不需要该选项的原因是装配预览中的选择基于写入顶层装配的其他几何体和路径查找器数据。可以在装配预览中打开顶层装配，而无需所有子装配和部件零件。但是，要运行报告命令，子装配和部件零件必须可用。这与在装配环境中运行该命令相同。要管理报告的显示，可以使用报告对话框中的格式选项，就像在装配环境中一样。
