教程：将一个零件置于装配模型中

在接下来的几步中，将铭牌放置到千分尺架上。

了解如何使用零件库查找和选择零件。

了解如何使用装配关系和配合命令条来定位零件。

要定位装配中的零件，需要应用各种装配关系。

对于铭牌零件，将应用一个重合关系和两个同轴心关系以相对于框架完全定位铭牌。

天工 CAD 提供快速配合工具来应用所有这些关系，而无需指定要使用的确切关系类型。

在接下来的几步中，将使用快速配合来完全定位铭牌，如上所示。

选择和定位装配中的零件时，路径查找器和零件库窗格都会用到。

为了易于查看零件库和路径查找器窗格的内容，可将它们最大化。

1. 选择装配体选项卡→装配组→插入部件命令。

   此时显示零件库。只要插入部件命令处于活动状态，它将保持打开状态。



如果零件库选项卡上的工作文件夹不是 天工 CAD Training 文件夹，请执行以下操作：

1. 在零件库选项卡上，浏览到 天工 CAD Training 文件夹。

   天工 CAD Training 文件夹的默认位置为：

   C:\Program Files\NDS\Tiangong 2024\Training

   但是，系统管理员可能已选择了其他位置。

2. 在零件库选项卡上，单击视图按钮 ，然后选择详细信息选项。

在接下来的几步中，放置并定位铭牌零件，如图所示。

在本教程的其余部分中，如果零件未正确定位或您在定位零件时对相关步骤感到困惑，可执行以下操作：

1. 按 Esc 键终止当前命令。此时，选择命令激活。
2. 要删除该零件，在键盘上按Delete。
3. 回到放置零件的开始步骤，并重试。

1. 显示零件库。
2. 在零件库选项卡上的文件列表区域中，将文件 NamePlate1.par 拖到装配窗口，然后在如上图所示的大致位置松开鼠标按键。您可以在搜索栏里输入文件名快速找到此文件。

   铭牌将放置在装配中，如下所示。

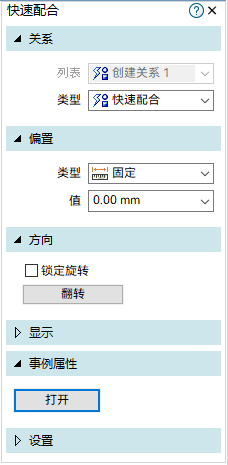

1. 从上面开始，检查命令条，并注意这些选项：

   装配

   使用快速配合放置选项时，配合命令处于活动状态。

   事例属性

   显示事例属性对话框。使用此对话框来定义零件是否显示在更高层的装配中、是否计入零件明细表，等等。

   显示

   显示或隐藏所放置零件的元素，如参考平面、草图和构造曲面。这有助于定位特定类型的零件。

   关系列表

   显示用来定位零件的关系。放置零件后编辑其位置时，可以从此列表中选择要重新定义的关系。

   关系类型

   使用关系类型选项可选择用于定位零件的装配关系选项。

   设置

   可设置快速配合选项、简化步骤选项等。

   偏置类型

   使用偏置类型定义基于所定义关系的固定偏置数值。

   偏置值

   使用偏置值框可输入固定偏置值。

   锁定旋转

   固定零件的旋转方向。当零件的旋转方位不太重要时（如，对于正被安装在孔中的螺栓），此选项非常有用。

   翻转

   翻转按钮可将零件重新定位到面的对侧，将重合关系更改为平面对齐关系。

1. 在快速配合命令条上，单击设置按钮 。



2. 确保这些选项与图示相符。

   请注意，快速配合选项指定快速配合识别哪些类型的面。

对于本教程及大多数零件定位情况，图示的快速配合设置通常可以获得很好的结果。

为第一个装配关系选择面时，天工 CAD 会根据在放置零件和装配中零件上选择的面上的大致位置，重新定位您正在放置的零件。

使用快速配合来应用第一个重合关系。

1. 在快速配合命令条上的关系类型列表中，确保快速配合选项 处于活动状态。

   对于此零件，合适的选项是默认偏置值为零，即零件相接触。

   Tip:

   重合关系在定位零件时，调整两个平面的方位，使它们面对面放置。重合的面可以相互接触，也可以不接触。

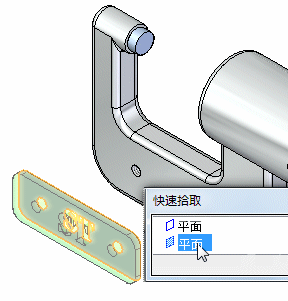

1. 将光标悬停在上图中高亮显示的面上，可以看到光标图像发生变化，表明可以进行多选。同时也可注意到，光标图像指出应单击哪个按钮才能显示快速选取列表。



2. 右键单击以显示快速选取列表。

   将光标在快速选取中的各条目上移动，可看到模型的各元素高亮显示。

3. 使用快速选取可高亮显示下图所示的平面，然后单击左键以选择它。



   Tip:

   使用快速选取来首次选择所需的具体元素，而无须拒绝不需要的元素。

如果显示快速选取光标，但合适的面已高亮显示，则可以通过仅单击面来绕过快速选取。

1. 选择框架零件的前部面，如图所示。

重合关系将重新定位装配中的铭牌。

因为只应用了一个装配关系，所以铭牌的位置可能与图示不同。

在接下来的几步中，将使用快速配合在铭牌上的螺栓孔间应用同轴心关系，使其与框架上的螺栓孔对齐。

您想将铭牌上的圆柱轴与框架上的圆柱轴对齐。

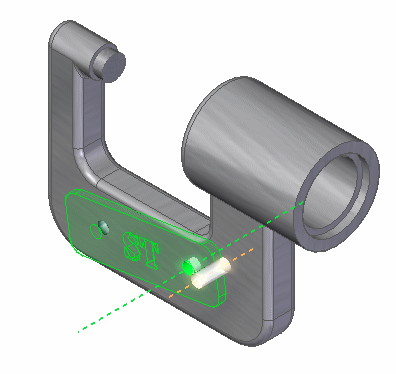

1. 使用快速选取选择铭牌上的轴，如图所示。



2. 选择图中所示的框架零件上的圆柱轴。



虽然铭牌看起来正确地定位于框架上，但尚且没有关系能够阻止铭牌绕刚刚对齐的圆柱轴旋转。

在接下来的几步中，将通过应用另一个同轴心关系来完全定位铭牌。

为了防止铭牌旋转出位置，可应用第二种同轴心关系。

1. 选择铭牌上的圆柱轴，如图所示。

   根据光标位置，可能需要快速选取来选择适当轴。



2. 选择框架上的圆柱轴，如图所示。



现在，铭牌零件已在装配中完全定位。

1. 请注意，配合命令条已关闭。
2. 在路径查找器的上部窗格中，单击 NamePlate1.par:1 条目。



   可以看到，所应用的关系显示在路径查找器的下部窗格中。



1. 在文件菜单中，单击另存为→另存为。
2. 在另存为对话框的文件名称框中，将装配另存为新的名称或另存到新的位置，以便其他用户可以使用原始装配文件完成本教程。
3. 在另存为对话框中，单击保存。
4. 至此，您已完成本教程关系部分的将零件添加到装配并定位零件。
