教程：编辑部件属性

在接下来的几步中，将使用属性管理器更新装配中零件的材料属性。因为材料属性与 天工 CAD 中的颜色显示相关，所以零件的颜色也将更新。

• 使用属性管理器修改现有属性，或为一个或多个 天工 CAD 文档创建新属性。
• 使用属性管理器为活动文档、所定义的一组文档或装配或装配图纸中使用的所有文档编辑属性。

1. 在文件菜单上，单击信息→属性管理器。

1. 观察各种属性类别。

   根据计算机上的当前设置，可使用无层次或 BOM 视图选项显示属性管理器。

2. 在属性管理器中，选择 BOM 视图选项。



3. 在属性管理器中，单击 SpindleSub1.asm条目旁的 + 符号以显示此子装配中零件的列表。

   现在，显示内容应与下图相符。



默认情况下，材料属性列未显示。将属性管理器定制为显示要使用的属性列。也可以定制列顺序。

1. 将光标定位在属性管理器对话框上，然后右键单击以显示快捷菜单。
2. 在快捷菜单上，单击列以显示设置列格式对话框。

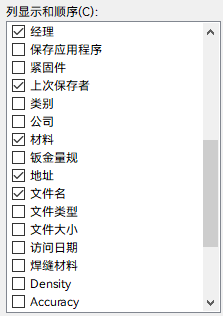

3. 在列显示和顺序列表中，向下滚动，然后单击与材料属性条目相邻的复选框。



1. 将光标定位在材料属性的文本上，然后单击以选中它。



2. 单击向上按钮 并使用滚动条将材料属性沿列表向上移动，直到接近列表顶部，刚好位于文档号列条目的下方，如下所示。



3. 在设置列格式对话框上，单击确定以保存更改。

1. 在属性管理器中，单击 Spindle1.par 的材料单元格。 主轴零件的材料当前设为Aluminum。

   可以看到，当选择材料单元格时，零件的预览窗口自动显示。



2. 在材料单元格中，单击箭头以显示列表，然后单击钢。



3. 在属性管理器对话框中，单击确定。

   请注意，零件的材料颜色已更新。

在教程的后续部分，您将放置装配的零件明细表，其中包含您将使用的材料属性。

现在已完成对装配中零件属性的编辑。
