教程：创建爆炸的装配视图

在接下来的几步中，将创建装配的爆炸图。

1. 选择工具选项卡→环境组→爆炸动画。

   系统将显示 天工 CAD 爆炸-渲染-动画 (爆炸动画) 应用程序中为创建装配爆炸图、渲染和动画而专门定制的菜单和命令。

2. 如果爆炸路径查找器窗格挡住视图，将其关闭。本教程不需要此窗格。

自动爆炸 (Auto-Explode) 命令（也称为自动爆炸 (Automatic Explode) 命令）根据零件间应用的关系来爆炸装配。在部件使用重合或同轴心关系定位的装配中，自动爆炸命令可以快速出色地完成任务。

使用自动爆炸命令开始定义爆炸装配视图。

1. 选择主页选项卡→爆炸组→自动爆炸。

2. 在自动爆炸命令条上，确保选择选项设为顶层装配。



3. 在命令条上，单击接受。

在对包含子装配的装配使用自动爆炸命令时，可以指定子装配中的零件是爆炸还是组成一个单元。

对于此装配，还要爆炸子装配。

1. 在自动爆炸命令条上，单击自动爆炸选项按钮 。
2. 在自动爆炸选项对话框中，清除绑定所有子装配选项。

   清除此选项可使子装配中的零件爆炸。



3. 同时确保选中按子装配层选项。
4. 单击确定。

1. 在自动爆炸命令条上，单击爆炸。

   系统将执行处理，然后显示爆炸图。

2. 在自动爆炸命令条上，单击完成。

   请注意，显示是正常的，但如果爆炸图更紧凑，则更容易在图纸页上可视化爆炸图。

在接下来的几个步骤中，将使用其他命令在爆炸图中调整零件的位置。

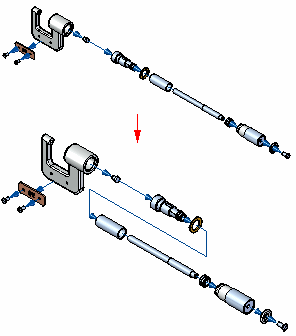

在接下来的几步中，将使用拖动部件命令移动所示的零件，以降低爆炸图的空间需求。

首先沿着 Z 轴向下移动零件集，然后沿着 X 轴向左移动零件集。

使用拖动部件命令可沿指定轴移动爆炸图中的一个或多个零件。

1. 选择主页选项卡→修改组→拖动部件。

2. 检查拖动部件命令条上的选项。



   使用拖动部件命令条来指定是只移动所选零件，还是移动所选零件及其所有相关零件。

   还可以指定是线性移动零件、旋转零件还是以平面为中心移动零件。

   Note:

   此命令不能用于将某个零件越过相邻零件移动。

对于此操作，您将移动零件（如上所示）。

1. 在拖动部件命令条上，确保设置了移动相关零件选项 。
2. 在拖动部件命令条上，确保设置了移动选项 。
3. 将光标定位在 Barrel1.par 零件上（如上所示），然后选择它。

   请注意，同时还将选中圆筒右侧的所有零件。

4. 在拖动部件命令条上单击接受，或右键单击。

   如下所示，可以注意到显示一个三重轴，其 X 轴高亮显示。移动零件时，X 轴将与所选零件的源爆炸矢量自动对齐。



1. 将光标定位在 Z 轴上，然后选中 Z 轴。
2. 按住鼠标左键，向下拖动光标，如下所示，然后释放鼠标按键以移动零件。





1. 将光标定位在 X 轴上，然后选择 X 轴。
2. 按住鼠标左键，将光标拖到左侧，如下所示，然后松开鼠标按钮以移动零件。





3. 右键单击可清除选择并重新启动命令。

1. 选择适合 以使视图内容适合图形窗口。

要在装配动画或装配图纸中使用爆炸图，必须保存显示配置。

1. 选择主页选项卡→配置组→显示配置。

   显示配置对话框将显示。



2. 在显示配置对话框中，单击新建，并键入 EXPLODE1 作为显示配置的名称，然后单击确定。
3. 单击关闭按钮来关闭此对话框。

因为已保存爆炸图配置，所以可以使用取消爆炸命令将装配显示返回到装配条件。创建多个爆炸图配置时，此命令也很有用。

1. 选择主页选项卡→修改组→取消爆炸。

   对话框发出警告，如果不保存爆炸图的显示配置，爆炸图将被删除。

2. 在提示对话框中，单击是。
3. 选择适合 以使视图内容适合图形窗口。

1. 选择主页选项卡→关闭组→关闭 爆炸动画，以返回到主装配环境。
2. 在快速访问工具条上，选择保存。

本教程的建模部分已完成。

尽管“装配”环境中有很多其他可用选项，但您已了解在 天工 CAD 中构建和爆炸装配所需的基本概念。
