紧固件系统命令条

步骤
选择顶孔步骤
定义要装入紧固件的顶孔。可以选择一个或多个圆形边。所选圆形边的直径必须均相同。圆形边的父特征必须穿透此零件。
选择底孔步骤

定义要装入紧固件的底孔。可以为所有要放置的紧固件选择表示底部范围的单个圆形面。可从孔或除料特征构造圆柱面。如果圆形面不带螺纹，则它必须穿透此零件。如果圆形面带螺纹，则它可为有限深度，而不穿透此零件。

定义紧固件步骤
显示紧固件对话框，从而可以选择要放置的紧固件。根据您在先前步骤中选择的元素和在数据库中选择的紧固件，紧固件对话框会显示适宜的紧固件列表。
完成/取消

在紧固件定义过程中，此按钮会更改功能。完成按钮通过使用其他步骤中提供的输入来构造特征。一旦构造了特征，就可以通过重新选择命令条上的适当步骤来编辑它。取消按钮将放弃任何输入并退出命令。

命令条选项
选择顶孔步骤选项
选择
设置用于定义顶孔的边选择方法。

  • 单个 - 选择一条或多条圆形边。

  • 全部在面上 - 通过选择位于面上的一条圆形边，选择该面上的所有圆形边。

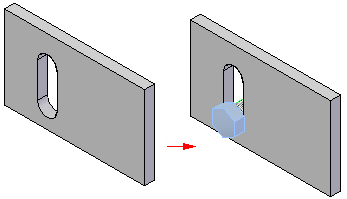

  • 按平面放置顶孔 - 选择要将紧固件重合到的顶平面。使用此选项将紧固件放入插槽中。

接受（勾号）
接受选择。
取消选择 (x)
清除选择。
其他命令条选项
名称
显示特征名。特征名称是自动指派的。可以通过在命令条的框中键入新名称来编辑名称，也可通过选择特征并使用快捷菜单中的重命名命令来编辑名称。
翻转

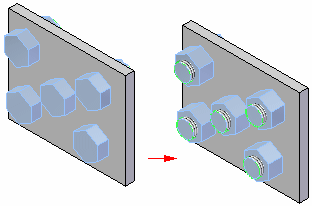

将零件翻转到相切面或平面的另一侧。
