练习：加工件建模

1. 新建 GB公制零件文件。
2. 将文件另存为 machine01.par。
3. 确保您处于顺序建模环境中。

本练习首先创建一个矩形拉伸作为此零件的基本特征。

1. 在路径查找器中，关闭基础坐标系的显示。打开基本参考平面的显示。
2. 选择拉伸命令。
3. 对于平面步骤，选择所示的参考平面。



4. 绘制轮廓并将该轮廓居中放置在默认参考平面的交点处。



5. 选择关闭草图。
6. 将轮廓向参考平面下方拉伸 50 mm，然后单击完成。



1. 选择拉伸命令。
2. 单击命令条上的，选择除料。
3. 在草图步骤中，选择选择草图或平面选项，并如图所示确定平面的方位。



4. 在零件右侧绘制轮廓。



5. 选择关闭草图。
6. 单击如图所示的方向，以移除材料。



7. 对于范围步骤，在命令条上选择贯通选项，然后单击所示方向。



8. 单击完成。

在上一步中的除料创建的侧面上创建另一个除料。该除料看起来如图所示。

1. 选择拉伸命令。
2. 单击命令条上的，选择除料。
3. 对于轮廓平面，在命令条上使用选择草图或平面选项选择所示的右侧曲面。



4. 绘制开口轮廓。



5. 选择关闭草图。
6. 对于选择方向步骤，定位光标以使箭头指向轮廓内部（如图所示），然后单击。



7. 对于范围步骤，请在命令条上单击起始/终止范围按钮。指定除料的深度为从曲面 (1) 到曲面 (2)。



8. 单击完成。



围绕参考平面 (1) 镜像前两步中创建的除料。使用此参考平面（位于零件中心）确保在零件另一侧对称地镜像这两个除料。

1. 在阵列组中，选择镜像命令 。
2. 在命令条上，单击智能按钮。
3. 在路径查找器中选择两个除料特征，然后单击接受按钮。



4. 选择参考平面 (1) 作为要围绕其镜像的平面。



5. 单击完成。

使用在单个轮廓步骤中创建的两个轮廓创建除料。这样便可在单个步骤中移除或添加复杂形状的材料。

1. 选择拉伸命令。
2. 单击命令条上的，选择除料。
3. 选择所示参考平面。



4. 绘制两个轮廓并对其标注尺寸（如图所示）。顶部和底部的直线与零件边重合。请注意，直线 1 和直线 2 应用了相等关系。



5. 单击关闭草图。
6. 对于范围步骤，使用有限范围，然后单击对称延伸范围。在距离字段中键入 108，然后按 Enter键。



7. 单击完成。

构造肋板，来加强零件的内部。

1. 在实体特征组的抽壳下拉列表中，选择筋命令 。
2. 在命令条上，单击平行平面选项。
3. 如图所示选择顶面。



4. 在命令条上距离文本框中键入3，定位光标使平行平面位于顶面下方，然后单击鼠标。
5. 绘制肋板轮廓。从模型顶部向下看，轮廓端点与除料边连接。



6. 选择关闭草图。
7. 在命令条上，键入 3 作为肋板厚度。
8. 选择所示的方向。



9. 单击完成。

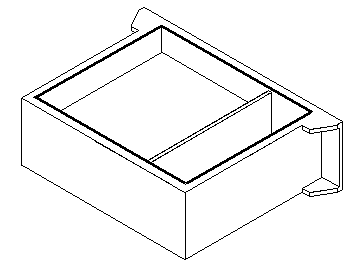

围绕零件顶部的内侧边创建凹槽。使用止口命令。使用此命令可添加材料以创建止口或移除材料以创建凹槽。

1. 单击特征选项卡→扣合特征组，选择止口命令 。
2. 选择显示的四条边，然后单击接受按钮。



3. 在命令条上，键入 4 作为宽度，并键入 3 作为高度。使用缩放命令可充分查看此矩形。此矩形将确定是添加材料以创建止口还是移除材料以创建凹槽。如图所示定位矩形，以创建凹槽。



4. 单击完成。



创建圆形除料并从零件中移除有限数量的材料。此处可以使用孔命令，但在此步骤中使用了拉伸命令和圆形轮廓。

1. 选择拉伸命令。
2. 选择如图所示的轮廓平面。



3. 绘制轮廓并为其标注尺寸。将圆居中放置在直线 (1) 的中点。



4. 选择关闭草图。
5. 单击命令条上的，选择除料。
6. 在距离框中，键入 40 作为范围，并将除料放置到零件中。



7. 单击完成。

在上一步中创建的除料的后面构造一个孔。

1. 选择孔命令 。
2. 选择如图所示的轮廓平面。



3. 在命令条上，单击孔选项按钮 。
   1. 在孔类型中选择简单孔(1)。
   2. 在标准中选择 GB Metric (2)。
   3. 在子类型中选择定位销(3)。
   4. 在大小中选择直径6 (4)。
   5. 在孔范围 (5) 中选择有限范围，并在孔深中键入 8。
   6. 单击确定。



4. 将孔居中放置在圆 (1) 上。



5. 选择关闭草图。
6. 如图所示将范围定位在右侧并单击。



7. 单击完成。

在零件中创建另一个除料。此除料将围绕之前创建的圆形除料。

1. 选择拉伸命令。
2. 选择如图所示的轮廓平面。



3. 绘制轮廓并为其标注尺寸。使用水平/竖直和相等关系围绕上一步中的圆形除料居中放置方形轮廓。



4. 选择关闭草图。
5. 单击命令条上的，选择除料。
6. 单击有限范围按钮，并在距离字段中键入 3。
7. 定位光标，以从零件中移除材料，然后单击。



8. 单击完成。

向除料中添加倒圆。

1. 选择倒圆命令。
2. 如图所示选择四条边。



3. 在半径字段中键入3，然后单击接受按钮。
4. 单击预览，然后单击完成。



向通过矩形除料创建的曲面中添加一系列孔。

1. 选择孔命令。
2. 选择如图所示的轮廓平面。



3. 单击孔选项按钮并按图所示设置选项。单击确定。



4. 如图所示放置四个孔 (2)。在上一步创建的倒圆上居中放置孔。孔轮廓周围的虚线表示螺纹孔。



5. 选择关闭草图。
6. 在范围步骤上，选择穿过下一个。
7. 定位方向箭头使其指向零件内部，然后单击。



8. 单击完成。

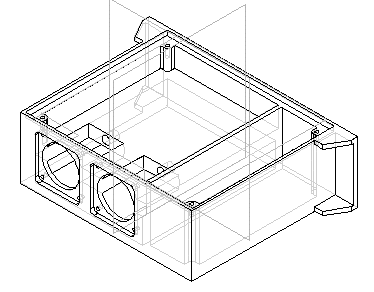

创建五个特征的阵列，其中包括圆形除料、单个孔、正方形除料、倒圆和四孔系列。

1. 选择阵列命令并在命令条上单击智能选项。
2. 选择下图所示的特征来创建阵列。



3. 单击接受按钮。
4. 选择如图所示的阵列参考平面。



5. 在命令条上，键入以下阵列参数值。



6. 通过选择位于小孔中心的第一点来定义阵列轮廓，然后如图所示定位矩形。



7. 选择关闭草图。



8. 单击完成。

使用拉伸命令在零件的拐角处添加材料。它用作模型的凸台。

1. 选择拉伸命令。
2. 选择如图所示的轮廓平面。



3. 绘制轮廓并为其标注尺寸。



4. 选择关闭草图。
5. 如图所示定位方向箭头并单击。



6. 对于范围步骤，在命令条上单击穿过下一个按钮。定位光标，以便如图所示在轮廓下方添加材料，然后单击。



7. 单击完成。



对于在上一步中添加的材料应用倒圆。

1. 选择倒圆命令。
2. 选择显示的边。



3. 在半径字段中键入 3，然后单击接受按钮。
4. 单击预览，然后单击完成。



1. 选择孔命令。
2. 选择如图所示的轮廓平面。



3. 单击孔选项按钮并按图所示设置选项。单击确定。



4. 放置孔使其与圆弧同心。



5. 选择关闭草图。
6. 定位光标以如图所示定义范围，然后单击。



7. 单击完成。



镜像在上一步中创建的特征。这些特征包括矩形凸台、倒圆和孔。

1. 选择镜像复制特征命令。
2. 单击智能按钮。
3. 在路径查找器中，选择构造的最后三个特征：拉伸、倒圆和孔。单击接受按钮。



4. 选择所示的参考平面作为要围绕其镜像特征的平面。



5. 单击完成。



6. 选择镜像复制特征命令。
7. 单击智能按钮。
8. 在路径查找器中，选择拉伸、倒圆、孔和镜像特征。单击接受按钮。



9. 选择所示的参考平面作为要围绕其镜像特征的平面。



10. 单击完成。



1. 选择倒圆命令。
2. 选择所示的边。



3. 在半径字段中键入 3。单击接受按钮。
4. 单击预览，然后单击完成。

向零件的更多内部边添加倒圆。

1. 选择倒圆命令。
2. 选择所示的边。



3. 在半径字段中键入6。单击接受按钮。
4. 单击预览，然后单击完成。



1. 选择孔命令。
2. 选择如图所示的轮廓平面。



3. 选择适合。
4. 单击孔选项按钮。
   1. 选择简单孔类型。
   2. 在标准中选择GB Metric。
   3. 在子类型中选择定位销。
   4. 在大小中选择直径 6.0。
   5. 单击确定。
5. 放置四个孔并为其标注尺寸。



6. 选择关闭草图。
7. 在范围步骤下，单击贯通按钮。
8. 定位光标以使方向箭头如图所示，然后单击。



9. 单击完成。
10. 关闭并保存文件。本练习到此结束。



在本练习中，您已对包括除料、倒圆、阵列、镜像复制特征、筋、止口和孔在内的加工件进行了建模。在本练习中，使用了非基于轮廓的特征，从而可以更有效地对加工件建模。

1. 单击本练习窗口右上角的关闭按钮。
