练习：应用草图关系（共线、平行、相等）

单击此处下载练习文件。

1. 启动 天工 CAD。
2. 在文件菜单上，单击打开，再单击浏览。
3. 在打开文件对话框中，选中解压缩后的练习文件sketch_a1.par，然后单击打开。



1. 在路径查找器中，右键单击名为Sketch A 的草图。在快捷菜单上，选择编辑轮廓命令。
2. 通过应用平行关系来定义形状。选择的第一个元素将与选择的第二个元素平行。



   1. 在相关组中，选择平行命令 。
   2. 如下所述选择线段。
      1. 单击 (3)，然后单击 (1)。
      2. 单击 (5)，然后单击 (1)。
      3. 单击 (7)，然后单击 (1)。
      4. 单击 (9)，然后单击 (1)。
      5. 单击 (11)，然后单击 (1)。

继续为其余的线段添加平行关系。

1. 如图所示应用平行关系：



   1. 单击 (10)，然后单击 (12)。
   2. 单击 (8)，然后单击 (12)。
   3. 单击 (6)，然后单击 (12)。
   4. 单击 (4)，然后单击 (12)。
   5. 单击 (2)，然后单击 (12)。

应用共线关系以对齐线段。选择的第一条线段将与选择的第二条线段共线。

1. 选择共线命令 。
2. 选择如图所示的线段。



   1. 单击 (7)，然后单击 (11)。
   2. 单击 (3)，然后单击 (11)。
   3. 单击 (5)，然后单击 (9)。

应用相等关系以控制 E 形的厚度。

1. 选择相等命令 。
2. 选择的第一条线段将与选择的第二条线段相等。



   1. 单击线段 (5)，然后单击线段 (3)。
   2. 单击线段 (7)，然后单击线段 (3)。
   3. 单击线段 (9)，然后单击线段 (3)。
   4. 单击线段 (11)，然后单击线段 (3)。

添加尺寸约束以完成 E 形。

1. 选择智能尺寸命令。
2. 如图所示，为直线标注尺寸。此时，值并不重要。



3. 选择间距命令 。
4. 在命令条上，单击用 2 点选项。
5. 如图所示，为两条线段标注尺寸。单击直线（不要单击端点或中点）。

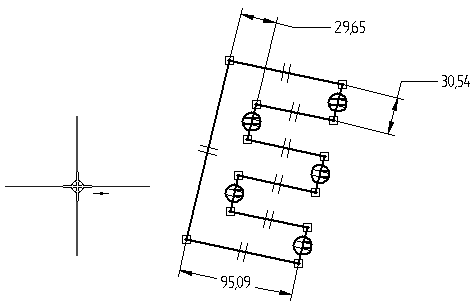

6. 选择智能尺寸命令，并如图所示为线段标注尺寸。



将左侧线段的中点与参考平面的中心对齐。

1. 选择水平/竖直命令 。
2. 如图所示，单击左侧线段的中点。



3. 如图所示，单击参考平面边的中点。



4. 左侧线段的中点将与参考平面的中心对齐。



编辑尺寸以完成 E 形。

1. 编辑尺寸，如图所示。
   1. 尺寸 (1) = 200
   2. 尺寸 (2) = 50
   3. 尺寸 (3) = 尺寸 (2)
      Note:

      如何使两个尺寸相等

      1. 右键单击尺寸 (3)。
      2. 在快捷菜单上，选择编辑公式命令。
      3. 在编辑公式命令条上的公式字段中键入=，然后单击尺寸 (2)。
      4. 单击接受按钮。
      5. 单击选择工具以结束编辑公式。
2. 结果应如下所示。



添加角度尺寸，以控制相对于水平参考平面的形状和方位。

1. 选择夹角命令 。
2. 通过单击两条直线（不选择任何关键点）如图所示放置尺寸。



3. 在水平参考平面与底部线段之间放置一个角度尺寸，以控制 E 形方位。首先右键单击以重新启动夹角命令。如图所示，单击水平参考平面和底部线段（同样不单击任何关键点）。



编辑角度尺寸，以观察对形状和方位的控制。

1. 方位角 = 45°，形状角 = 90°。



2. 方位角 = 0°，形状角 = 60°。



3. 单击关闭草图。
4. 在命令条上，单击完成。

   本练习到此结束。

在本练习中，您学会了如何使用尺寸和关系来定位包含内部特征的轮廓。关系用于根据彼此之间的相对关系来放置各个特征。通过变化尺寸，可以控制内部特征的尺寸和位置并维护设计意图。

1. 单击本练习窗口右上角的关闭按钮。
