缝合曲面命令

使用缝合曲面命令 可以将多个相邻的构造曲面缝合在一起,形成一个构造曲面特征。

  • 此命令对于连接导入的曲面非常有用。

  • 如果缝合曲面形成封闭体积,则可以选择将实体指定为基本特征。

  • 可以在缝合曲面选项对话框中设置用于公差和曲面修复的缝合曲面选项。

  • 请注意缝合曲面选项对话框中的默认公差。打开修复选项后,如果缝合在一起的两个曲面的边与默认公差不符,您可以更改此值。

Tip:
  • 要从选择集中移除曲面,按住 Shift 键时选择曲面。

  • 要删除缝合曲面特征和其父特征之间的链接,使用快捷菜单中的断开父特征命令。此命令可减小文件中的数据量。一旦您断开了父代信息,就不能再编辑缝合曲面特征。

  • 您可以使用快捷菜单中的命令来显示、隐藏、编辑、重命名或重新计算缝合曲面。

  • 如果输出形成闭合体积,则将会创建实体。否则,缝合曲面将是具有可与其他曲面缝合的自由边的片体。

  • 如果缝合的曲面导致形成一个实体,并且在文件中没有基本特征,则快捷菜单上的建立基本特征命令可用,并且您可以使缝合的体成为零件的基本特征。

要显示构造曲面上的可缝合边,请选择曲面选项卡→修改曲面组→缝合曲面列→显示非缝合边

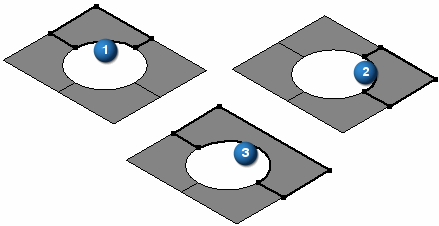

下图显示了曲面 (1) 和曲面 (2) 的可缝合边。曲面 (1) 和 (2) 缝合在一起生成曲面 (3),并显示可缝合边。
