相交命令

使用曲面选项卡→修改曲面组→相交命令可以：

手动剪裁和延伸曲面

可以手动延伸或修剪曲面以形成公共相交。您可以将曲面最多延伸到其他曲面体。修剪功能支持修剪多个体。相交命令可以只选择曲面体，所有曲面体都既充当目标又充当工具。

Note:

在选择曲面体时，只选择两个体将在该命令的下一个步骤中同时启用延伸和修剪操作。选择多个体将只启用修剪操作。

下面的示例显示正延伸的曲面。

下面的示例显示正修剪的曲面。

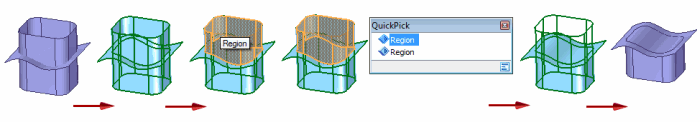

下面的示例显示正使用所选区域修剪的曲面。

使用相交命令条上的创建设计体选项，可由相交曲面和体和/或实体所形成的封闭区域创建实体。

选择曲面和/或实体元素，系统返回由所选相交元素形成的实心区域的列表。使用空间体区域对话框，可控制找到的实心区域的处理方式。您可以取消选择找到的区域，也可以反选已选中区域列表。在相交命令条中接受后，显示的（选中的）区域会转换为实体。

此外还检测空隙 (1)。空心区域由相交曲面和实体形成。它们也可能由相交实体形成。

您还可以标记消耗（删除）的参与曲面。实心区域可以标记以合并为单个实体。

Note:

使用逆向工程功能时，此选项会是一个有效的工具。

在相交命令中使用自动修剪选项，可形成封闭空间体 (1)、闭合曲面环 (2) 或由相交曲面生成的曲面连续链 (3)。此选项可减少定义其中一个结果所需的手动曲面修剪操作量。

自动修剪选项需要至少三个曲面作为输入才能执行修剪操作。使用 Ctrl 并单击可将修剪曲面的区域添加到结果。要移除某段修剪曲面，单击该段。
