放置具有预定义关系的零件或子装配

可以使用以下选项放置具有预定义关系的零件：

• 装配

• 捕捉装配关系

• 自动装配

1. 显示零件库选项卡。

2. 选择要放置的零件，并将其拖到装配窗口中。



3. 在重合命令条上，将装配模式选项设为装配。



4. 单击放置零件上的元素。



   也可以在此步骤中更改关系类型。

5. 单击目标零件上的元素。



6. 重复步骤 5 和 6，直到完全约束放置零件。



7. 右键单击以放置零件。



1. 显示零件库选项卡。

2. 选择要放置的零件，并将其拖到装配窗口中。



3. 在配合命令条上，将装配模式设为捕捉装配关系。



   管理关系对话框显示预定义的关系。



4. 单击目标零件上的元素以放置重合关系。



   保持关系对话框将更新以反映放置的重合关系。



5. 单击目标零件上的元素以放置第一个同轴心关系。

   同轴心关系已放置，保持关系对话框将更新以反映放置。



6. 单击目标零件上的元素以放置最终的同轴心关系。

   系统将关闭保持关系对话框并放置零件。



1. 显示零件库选项卡。

2. 选择要放置的零件，并将其拖到装配窗口中。



3. 在配合命令条上，确保装配模式设为自动装配。



   Note:

   在装配中放置零件时，自动装配是默认设置。

4. 在配合命令条上，单击标识目标选项 。

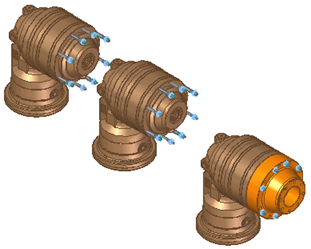

   零件放置在所有匹配的目标上。



   Note:

   如果不希望看到可视反馈，可以定位该组并放置零件。 如果选择这样做，必须一次放置一个零件。

5. 单击切换部件选择选项 ，然后单击不想将放置零件放置在其上的任何目标零件。



   零件将变为透明，表示放置零件不会放置在此目标零件上。



   Note:

   还可以按 Ctrl + T 切换选择。

6. 右键单击以放置零件。



可以放置具有预定义关系的子装配，方法与放置具有预定义关系的零件相同。
