发布地形模型

通过发布地形模型创建包括数字地形实体的零件文档。发布后，不重复子装配将包含所有零件文档。

1. 选择工具选项卡→助手组→发布地形模型。

2. 单击包含网格地形的零件。

   Note:

   如果装配中只有一个网格地形模型，则将自动选择网格地形零件。

3. 单击包含地形模型的零件可定义地形的范围。



   Note:

   因为使用了穿过下一个选项，所以范围的确切位置并不重要。包含三角形的零件定义了实体的顶面。

   Note:

   对于选择了选项通过文档号和版本自动命名文件的 天工 CAD 数据管理用户，系统将显示一个对话框，您可以在其中指派公共属性，如文档号和版本号，如创建具有不重复属性的文档所述。

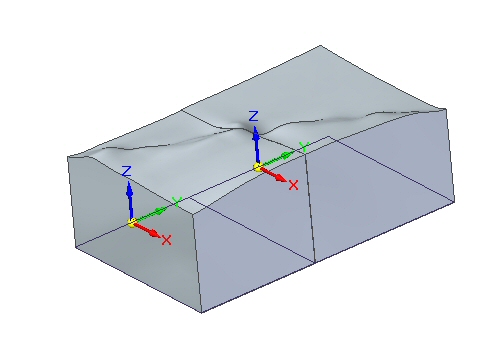

   装配结构和数字地形实体即被创建。
