关于快速配合关系

（装配体选项卡→装配组→快速配合）

与传统工作流相比，快速配合工作流可通过重合、平面对齐和同轴心关系减少定位零件所需的步骤（有关不同工作流的更多信息，请参见了解装配关系）。由于许多零件是通过这些关系定位的，因此快速配合在许多情况下都是一种更加快捷的方式。

快速配合的优势之一就是能够灵活地与点、直线边、圆形边、顶点、圆柱面和平的面构成关系。

要使用快速配合定位零件，首先请从放置零件上选择所需的关系选项。使用快速选取来标识最合适的选项。然后，选择目标零件上合适的面或边，并通过 天工 CAD 中内置的快速装配放置逻辑来根据目标零件元素确定最为可行的关系。

例如，如果选择了放置零件或目标零件上的平的面，则软件就认为您要放置重合或平面对齐关系。选择目标零件元素上某个面时，软件使用最接近的解决方案在装配中定位放置零件。

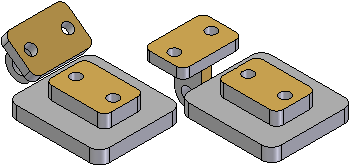

• 如果两个面更适合重合解决方案，则应用重合关系。



• 如果两个面更适合平面解决方案，则应用平面对齐关系。



快速配合命令条上的翻转按钮可用于选择替代解决方案。也可以按键盘上的 F 键来选择替代解决方案。

使用快速配合定位零件时，该零件会半透明显示，以便同装配中的其他零件区分开来。

如果可能，快速配合会移动应用关系时选择的第一个零件，而第二个零件将保持固定。如果第一个零件完全受约束，则第二个零件将移动。

然后，可以使用快速配合选项定义在装配中完全固定零件所需的其他关系，或者选择其他关系类型。
