电缆命令

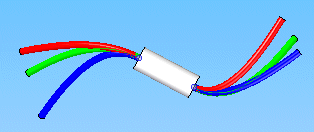

使用电缆命令创建电缆的工作流程包括以下三个步骤：

1. 收集要包含在电缆中的电线。

2. 定义电缆路径。

3. 对电缆应用属性。

选择电缆命令时，导线步骤中显示电缆命令条。该步骤允许您选择要添加到电缆中的专属电线。您所单击的点指定电缆的起点。

选择要添加的电线后，单击接受（勾号）按钮接受输入并转到路径步骤。

定义路径时，可以单击点创建路径，

或者，可以选择用路径命令创建的现有路径。

接受路径后，命令条即切换到属性步骤。

可以从位于 天工 CAD Preferences 文件夹中的 TGConductors.txt 文件的电缆部分找到包含材料属性值的列表并进行选择。

也可以单击属性按钮显示属性对话框，利用该对话框可更改电缆的属性。对于预定义属性，如松弛量和过孔的间隙，可以使用选项对话框的线束选项卡中指定的默认值，或输入一个值。

电缆属性定义完成后，单击预览按钮接受输入，然后转到显示默认电缆名称的完成步骤。此时可以更改电缆名称，返回上一步进行更改，或单击完成完成命令。

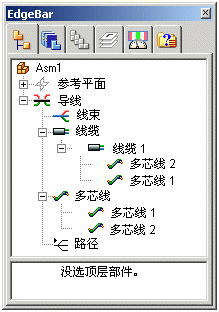

电缆创建完成后，添加到用于创建电缆的线束中的所有电线均列在新电缆下面的装配路径查找器中。

电缆创建完成后中，可以更改路径或电缆属性。

编辑定义命令显示编辑定义命令条，利用该命令条可更改电缆中的电线、路径或属性。要访问该命令，在电线上右键单击，然后单击快捷菜单中的编辑定义。

单击命令条中的路径步骤选项会显示其他选项，利用这些选项可更改添加到电缆的电线选择、重定义路径的点、选择电线所经过的新路径、调整控制路径切线的端点。

单击属性步骤选项会显示可用于更改与电线关联的属性的其他选项。

编辑路径命令显示编辑路径命令条，利用该命令条可更改路径。要访问该命令，在电线上右键单击，然后单击快捷菜单中的编辑路径。

单击命令条上的选择点步骤选项将显示可用于重新定义路径的点的其他选项。

单击端部条件步骤选项将显示可用于设置路径的端部相切条件的其他选项。

删除命令可以删除电缆，以及所有用于创建电缆的电线和路径。利用装配路径查找器快捷菜单上的移除命令可以只移除电缆，而保留电缆路径和相关电线。

电缆命令与电线命令在检查最小折弯半径和孔径间隙时遵循相同的指导方针。有关最小折弯半径违例和孔径间隙的更多信息，请参见电线命令帮助主题。
