构造通过所选关键点的路径

可以使用现有元素、圆柱轴上的关键点或自由空间中的点来构造路径。

可以使用显示连接件信息选项显示所选连接件的连接件和端子信息。这有助于您选择用于创建连接件之间路径的端子。

要显示信息，请单击该选项，然后单击连接件。要隐藏信息，请再次单击连接件。

可以使用指派端子选项切换过滤器，定位任何关键点或圆柱面或仅定位指派端子的中心点和圆柱面。

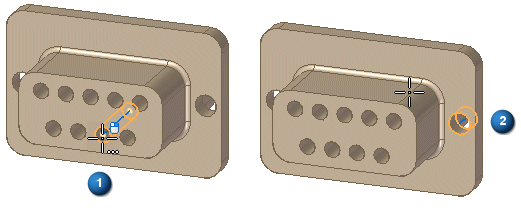

例如，取消选择该选项后，可以同时定位中心点 (1) 和圆柱面 (2)。

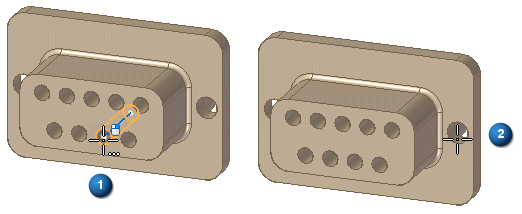

如果选择该选项，可以定位中心点 (1)，因为它具有指派的端子。但是，不能选择圆柱面 (2)，因为它没有指派端子。

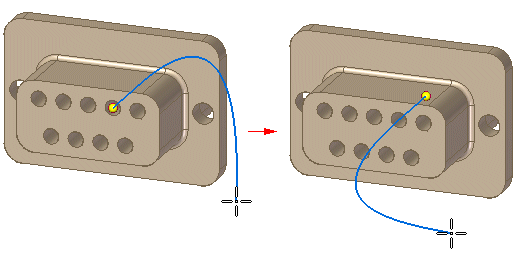

可以使用翻转选项反转圆柱两端之间的路径方向。

要翻转路径方向，请单击选项或按 F 键。可以在创建或编辑路径时翻转路径方向。

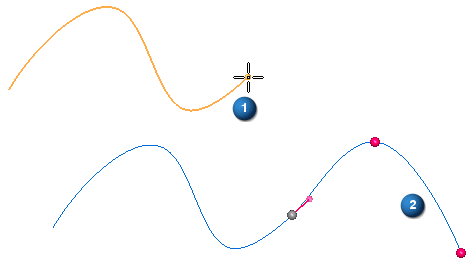

可以使用现有路径 (1) 的端点创建与原始路径相切并连续的新路径 （2）。

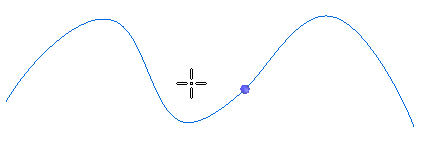

在线束中，在连接点创建蓝点。

在其他会签环境中，不创建蓝点。

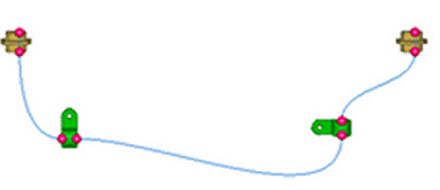

可以使用固定长度选项设置曲线的固定长度。设置没有自由编辑点的曲线固定长度时，

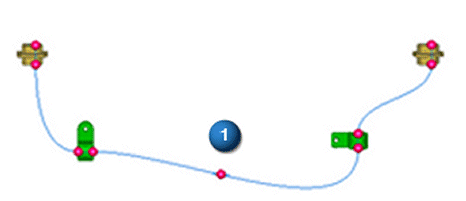

在曲线编辑点之间的最长线段的中点 (1) 添加自由编辑点。

可以使用编辑定义和编辑路径命令移动路径上的点，将点添加至路径，或从路径移除点。
