电气布线中的路径查找器

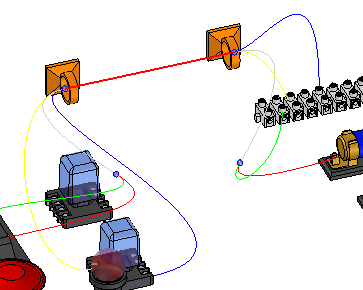

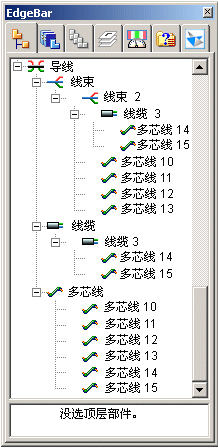

创建路径和导线时，路径和导线将添加到路径查找器中。

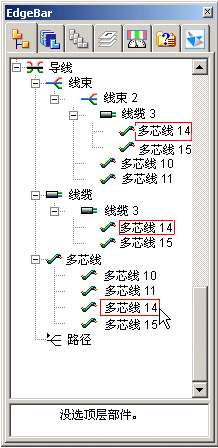

如果将鼠标光标移到路径查找器中的导线上，此导线的所有事例将以红色的框圈出，

并在图形窗口中高亮显示。

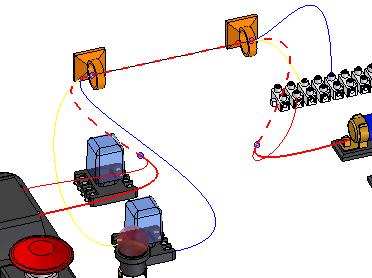

注意：高亮显示的电线以纯色显示，直到该电线成为电缆的一部分。此时，屏幕显示一条虚线。另请注意：虚线的颜色会在电缆和电线成为线扎的一部分时发生变化。

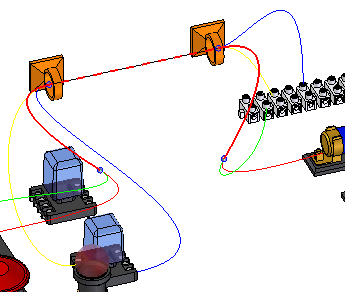

如果将鼠标光标移到路径查找器中的电缆上，电缆的所有事例均将圈出，电缆以纯色高亮显示，包含电缆的线扎以虚线高亮显示。注意：电缆中包含的电线不会高亮显示。

如果将鼠标光标定位在路径查找器中的线扎上，则此线扎的所有事例都将圈出，并且线扎会以纯色高亮显示。注意：线扎中包含的电线和电缆不会高亮显示。

可以右键单击路径查找器中的导线以显示快捷命令的列表，您可以使用这些命令来操作导线。
