布线命令
使用布线命令
重排穿过零件上圆形面的现有连线或管件路径。选择路径，然后选择路径将要穿过的零件上的圆形面。路径重排完成后，按 F 键可翻转穿过圆形面的路径的方向。
该命令可用于：
-
电气布线 - 要进入该应用程序，打开一个装配文件，然后选择工具→环境组→电气布线命令。
-
管线设计 - 要进入该应用程序，打开一个装配文件，然后选择工具→环境组→管线设计命令。
使用电线和路线命令穿过固定件给电线布线
电线和布线命令计算穿过固定件布线的所有电线的总横截面积。该直径计算还包括在属性对话框中指定的过孔的间隙公差。如果所有电线的总横截面积大于固定件的内径，则路径查找器会指示一条警告消息，且在固定件的中心显示一个红色圆圈。
电线应通过固定件进行布线，仅使用圆柱过滤器以使间隙违例计算能正常工作。支持中心点、中心和端点等其他过滤器，但进行孔间隙违例计算时不考虑这些过滤器。

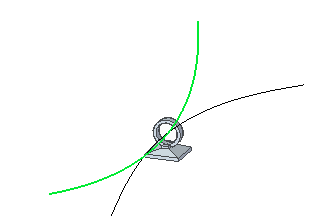

在以下示例中，孔的内径为 8 mm。有两条电线，它们的直径都为 4 mm，因此可以通过孔进行布线。
如果违反间隙限制布置第三条电线，则会在违反间隙限制的电线周围显示一个红色圆圈。

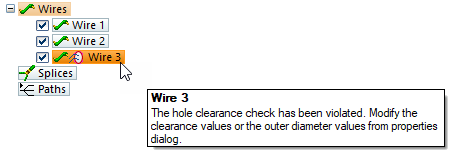

路径查找器指示违反间隙限制的电线，并显示一条警告消息。
可以从属性对话框中编辑间隙值或外径值，以移除间隙指示符和警告消息。
如果穿过多个孔布置电线，则在布线穿过的每个孔后面计算外径。如果违反间隙限制，则会在该孔处显示红色圆圈，路径查找器指示间隙违例。
使用电缆、线扎和布线命令穿过固定件给线扎布线
电缆、线扎和布线命令计算穿过固定件布线的所有线束实体的总横截面积。该计算还包括在属性对话框中指定的过孔的间隙公差。如果这些线束实体的总横截面积大于固定件的内径，则路径查找器会指示一条警告消息，并在固定件的中心显示一个红色圆圈。
电缆或线束应通过固定件进行布线，仅使用圆柱过滤器以使间隙违例计算能正常工作。支持中心点、中心和端点等其他过滤器，但进行孔间隙违例计算时不考虑这些过滤器。

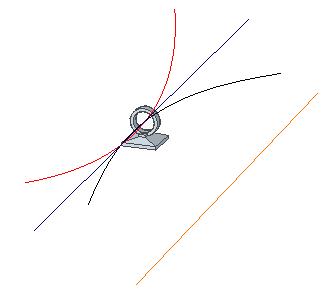

在以下示例中，有三条电线穿过一个孔布线，第四条电线则在孔外布线。

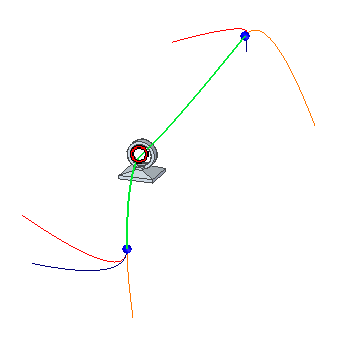

您可以创建一个包含所有四条电线的线扎，并沿穿过固定件中心所创建的路径给此线扎布线。在此示例中，线扎直径大于孔内径，线扎周围会显示一个红色圆圈。

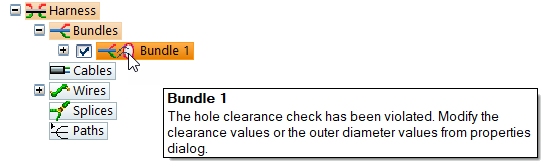

路径查找器也会指示线扎违反间隙限制，并显示一条警告消息。
可以从属性对话框中编辑间隙值或外径值，以移除间隙指示符和警告消息。

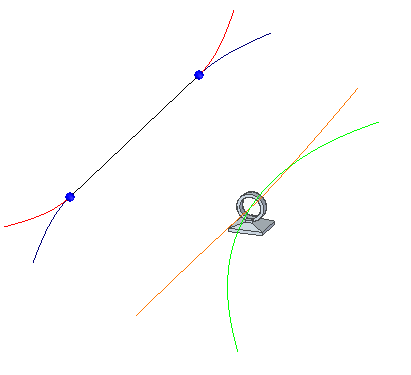

以下示例说明了由两条电线组成的现有线扎。

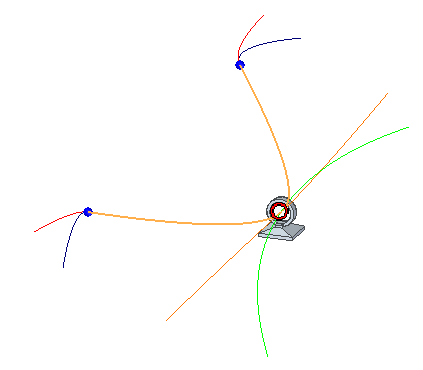

线扎直径大于孔内径，因此会在线扎周围显示一个红色圆圈。
路径查找器也会指示线扎违反固定件的容量限制，并显示一条警告消息。
计算总横截面积
穿过固定件给线束实体布线后，天工 CAD 计算总横截面积。例如，假设您穿过某个固定件对电线和线扎布线，然后尝试穿过该固定件对电缆布线。天工 CAD 计算所有三个实体的总横截面积和间隙值。在对电缆布线后，如果超出固定件的容量，则只会在电缆上显示一条警告消息。您可以修改其中任意一个实体的外径或间隙，以便不超出固定件的容量范围。在您更改值后，将重新计算横截面积，如果在公差范围内，则电缆上的警告消息会消失。
