编辑电气布线导线的路径

可以使用编辑定义或编辑路径命令编辑路径上的点以轻松控制路径的线路。例如，您可以：

Note:

选择路径并想要对它进行编辑时，可使用编辑定义命令。

选择电线、电缆或线扎并想要编辑路径时，可使用编辑路径命令。

重定义路径中的点

在路径上放置第二个点后，路径命令条中的重定义点按钮激活，可以用它重新定义构成路径的任何点。

重定义点

单击重定义点按钮，然后单击要重定义的点。
单击新点。
单击接受（勾选标记）按钮可以更新路径以包括新点。

沿路径移动点

右键单击要编辑的路径。
在快捷菜单中，单击编辑定义。
单击一个点，拖动至新位置，然后松开鼠标键。

在路径中插入点

可以沿路径新增点或在自由空间中添加点，以便在路径末端添加新段。

右键单击要编辑的路径。
在快捷菜单中，单击编辑定义。
在路径命令条上，单击选择点步骤。
要沿路径添加点，请按住 ALT 键单击路径上要添加点的位置。
要在路径末端添加点，请按住 ALT 键单击自由空间中要添加点的位置。

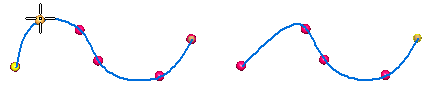

移除路径中的点

可以删除路径上的点。

右键单击要编辑的路径。
在快捷菜单中，单击编辑定义。
在路径命令条上，单击选择点步骤。
按住 ALT 键单击要移除的点。当删除编辑点时，控制顶点将会移动，路径形状也会更改。

Note:

如果删除路径的起点或终点，路径被截短为路径上的下一个控件，而下一个点的切率保持不变。

更改路径间的焦点

可以将焦点更改至其他路径，无需退出编辑会话。

右键单击要编辑的路径。
在快捷菜单中，单击编辑定义。
单击另一个路径。

焦点更改至第二个路径，且已可以进行编辑。
