跨拼接创建线扎

选择主页选项卡→电气布线组→线扎。

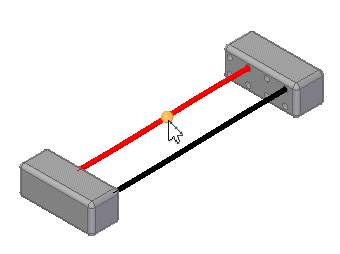

单击拼接。

在线扎命令条上，单击接受。

在线扎命令条上，确保拆分按钮 没有选中。

执行以下操作之一：

• 沿定义的路径创建线扎

• 沿现有路径创建线扎

单击接受。

在线扎命令条上，单击预览。

在线扎命令条上，单击完成。

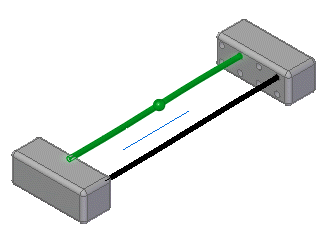

将创建包含拼接的单个连续线扎，该拼接含两条电线。

选择主页选项卡→电气布线组→线扎。

单击拼接。

在线扎命令条上，单击接受。

在线扎命令条上，确保拆分按钮 已选中。

执行以下操作之一：

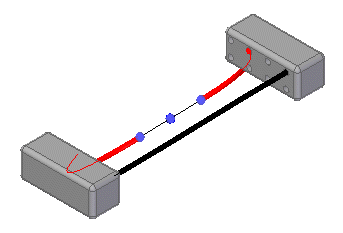

• 沿定义的路径创建线扎

• 沿现有路径创建线扎

单击接受。

在线扎命令条上，单击预览。

在线扎命令条上，单击完成。

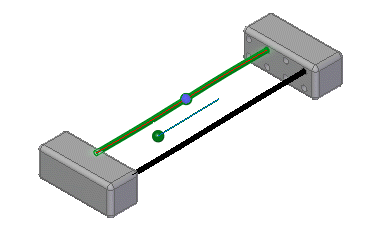

两个单独的线扎得以创建，每个均包含一条电线。
