创建线束线扎

创建线扎时，有两个用于定义线束线扎路径的工作流。可以沿以下路径创建线扎：

定义的新路径。
现有路径。

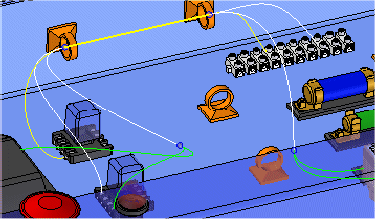

沿定义的路径创建线扎：

选择主页选项卡→电气布线组→线扎。
单击要添加到线扎中的导线（电线、路径或电缆）的端点，然后单击命令条上的接受（勾号）按钮。单击的端点定义线扎的起点。

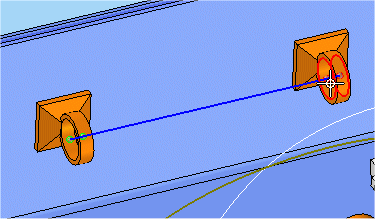

指定要用来定义路径的点，然后单击命令条上的接受（勾号）按钮。
在命令条上单击属性按钮可显示属性对话框以设置线扎属性。
在属性对话框中，检查属性值并进行任何所需的更改。
在属性对话框上，单击确定按钮。
在命令条上，单击预览按钮。
在命令条上，单击完成按钮。

Tip:

可以使用现有元素上的关键点或自由空间中的点来构造路径。

沿现有路径创建线扎：

选择主页选项卡→电气布线组→线扎。
在线扎命令条上，单击使用现有路径按钮。
单击要添加到线扎中的导线（电线、路径或电缆）的端点，然后单击命令条上的接受（勾号）按钮。单击的端点定义线扎的起点。
将选择方式设置为单一或链。

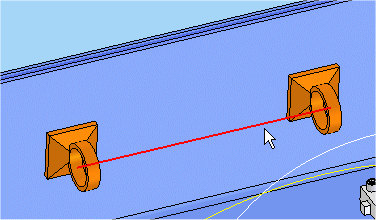

单击现有路径作为线扎路径。
在命令条上单击属性按钮可显示属性对话框以设置线扎属性。
在属性对话框中，检查属性值并进行任何所需的更改。
在属性对话框上，单击确定按钮。
在命令条上，单击预览按钮。
在命令条上，单击完成按钮。
